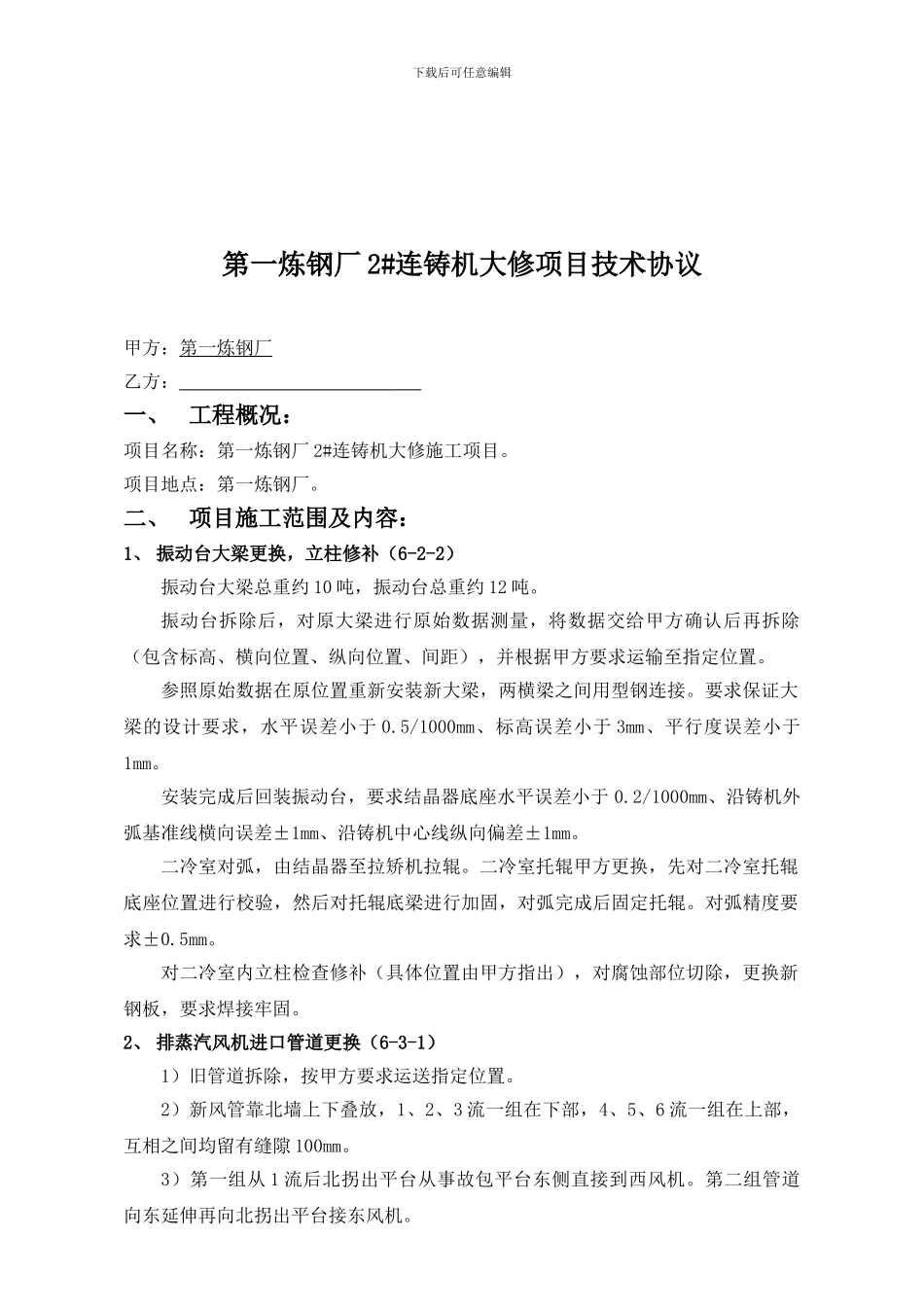

连铸机大修项目技术协议_第1页
1/17
连铸机大修项目技术协议_第2页
2/17
连铸机大修项目技术协议_第3页
3/17
下载后可任意编辑第一炼钢厂 2#连铸机大修项目技术协议甲方:第一炼钢厂乙方: 一、 工程概况:项目名称:第一炼钢厂 2#连铸机大修施工项目。项目地点:第一炼钢厂。二、 项目施工范围及内容:1、 振动台大梁更换,立柱修补(6-2-2)振动台大梁总重约 10 吨,振动台总重约 12 吨。振动台拆除后,对原大梁进行原始数据测量,将数据交给甲方确认后再拆除(包含标高、横向位置、纵向位置、间距),并根据甲方要求运输至指定位置。参照原始数据在原位置重新安装新大梁,两横梁之间用型钢连接。要求保证大梁的设计要求,水平误差小于 0.5/1000mm、标高误差小于 3mm、平行度误差小于1mm。安装完成后回装振动台,要求结晶器底座水平误差小于 0.2/1000mm、沿铸机外弧基准线横向误差±1mm、沿铸机中心线纵向偏差±1mm。二冷室对弧,由结晶器至拉矫机拉辊。二冷室托辊甲方更换,先对二冷室托辊底座位置进行校验,然后对托辊底梁进行加固,对弧完成后固定托辊。对弧精度要求±0.5mm。对二冷室内立柱检查修补(具体位置由甲方指出),对腐蚀部位切除,更换新钢板,要求焊接牢固。2、 排蒸汽风机进口管道更换(6-3-1)1)旧管道拆除,按甲方要求运送指定位置。2)新风管靠北墙上下叠放,1、2、3 流一组在下部,4、5、6 流一组在上部,互相之间均留有缝隙 100mm。3)第一组从 1 流后北拐出平台从事故包平台东侧直接到西风机。第二组管道向东延伸再向北拐出平台接东风机。下载后可任意编辑4)尺寸(mm):制作风管截面 400*1000,长 1500,共 6 件;截面 1000*1000,长约 3000;风管截面 600*1500,长 6000。其中包 6 个截面 1000*1000 弧形弯头,2个截面 1000*1000 变截面 600*1500 的变径,2 个截面 1000*1000 方变圆。均使用6mm 厚钢板预制,材料由甲方提供,总重约 10 吨。5)各拐弯处做 90 度弧形弯头,管道固定支架牢固,焊接满足通用技术要求,安装完成后除锈,先刷防锈漆,再刷面漆,各一遍。3、 2#机电搅水管更换(6-3-2)1)电搅冷却水管道走向需改变,旧管道拆除。2)12 根管道从二冷后过道上方进入二冷室内,到达每个流位置进入二根水管。3)需 DN40 快换接头 12 个、DN40 弯头 60 个、DN40 法兰 12 个、φ47 钢管总长约 150 米。均为不锈钢材质,总重约 1.8 吨。4、 二冷室北墙和门更换(6-3-3)将原门拆除,门洞扩大至 1500*700(mm),需破裂约 0.3m³,然后镶入门框,门框周围与墙体...
