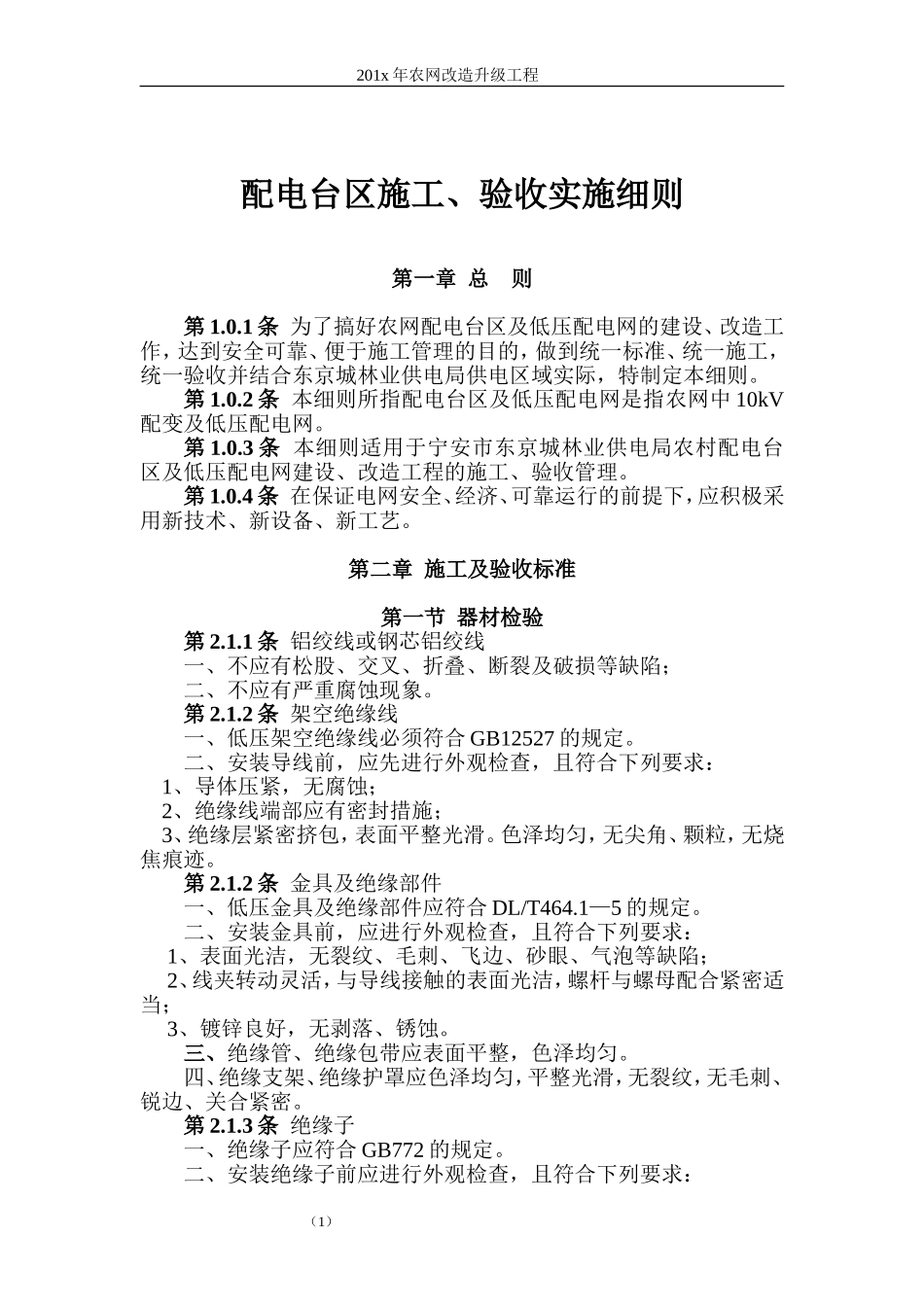

201x年农网改造升级工程配电台区施工、验收实施细则第一章总则第1.0.1条为了搞好农网配电台区及低压配电网的建设、改造工作，达到安全可靠、便于施工管理的目的，做到统一标准、统一施工，统一验收并结合东京城林业供电局供电区域实际，特制定本细则。第1.0.2条本细则所指配电台区及低压配电网是指农网中10kV配变及低压配电网。第1.0.3条本细则适用于宁安市东京城林业供电局农村配电台区及低压配电网建设、改造工程的施工、验收管理。第1.0.4条在保证电网安全、经济、可靠运行的前提下，应积极采用新技术、新设备、新工艺。第二章施工及验收标准第一节器材检验第2.1.1条铝绞线或钢芯铝绞线一、不应有松股、交叉、折叠、断裂及破损等缺陷；二、不应有严重腐蚀现象。第2.1.2条架空绝缘线一、低压架空绝缘线必须符合GB12527的规定。二、安装导线前，应先进行外观检查，且符合下列要求：1、导体压紧，无腐蚀；2、绝缘线端部应有密封措施；3、绝缘层紧密挤包，表面平整光滑。色泽均匀，无尖角、颗粒，无烧焦痕迹。第2.1.2条金具及绝缘部件一、低压金具及绝缘部件应符合DL/T464.1—5的规定。二、安装金具前，应进行外观检查，且符合下列要求：1、表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷；2、线夹转动灵活，与导线接触的表面光洁，螺杆与螺母配合紧密适当；3、镀锌良好，无剥落、锈蚀。三、绝缘管、绝缘包带应表面平整，色泽均匀。四、绝缘支架、绝缘护罩应色泽均匀，平整光滑，无裂纹，无毛刺、锐边、关合紧密。第2.1.3条绝缘子一、绝缘子应符合GB772的规定。二、安装绝缘子前应进行外观检查，且符合下列要求：（1）201x年农网改造升级工程1、瓷绝缘子与铁绝缘子结合紧密；2、铁绝缘子镀锌良好，螺杆与螺母配合紧密；3、瓷绝缘子轴光滑，无裂纹、缺釉、斑点、烧痕和气泡等缺陷。第2.1.4条钢筋混凝土电杆一、预应力钢筋混凝土电杆应符合GB4623的规定。二、安装钢筋混凝土电杆前应进行外观检查，且符合下列要求：1、表面光洁平整，壁厚均匀，无偏心、露筋、跑浆、蜂窝等现象；2、预应力混凝土电杆及构件不得有纵向、横向裂纹；3、杆身弯曲不超过2/1000。第2.1.5条混凝土预制构件混凝土预制构件表面不应有蜂窝、露筋和裂纹等缺陷，强度应满足设计要求。第2.1.6条拉线一、拉线应符合GB1200的规定。二、安装拉线前应进行外观检查，且符合下列规定：1、镀锌良好，无锈蚀；2、无松股、交叉、折叠、断股及破损等缺陷。第2.1.7条电气设备一、电气设备必须符合相应的产品标准规定及产品使用要求。二、安装电气设备前应进行外观检查，且符合下列要求：1、外表整齐，内外清洁无杂物；2、操作机构灵活无卡位；3、通、断动作应快速、准确、可靠；4、辅助触点通断准确、可靠；5、仪表与互感器变比及接线、极性正确；6、紧固螺母拧紧，元件安装正确、牢固可靠；7、母线、电路连接紧固良好，并且套有绝缘管；8、保护元件整定正确；9、随机元件及附件齐全。第二节电气设备的安装第2.2.1条杆上电气设备的安装，应符合下列规定：一、安装应牢固可靠；二、电气连接接触紧密，不同金属连接，应有过渡措施；三、瓷件表面光洁，无裂缝、破损的现象。第2.2.2条杆上变压器及变压器台的安装，尚应符合下列规定。一、安装牢固，水平倾斜不应大于台架根开的1／100。二、一、二次引线应排列整齐、绑扎牢固。三、变压器安装后，套管表面应光洁，不应有裂纹、破损等现象；油枕油位正常，外壳干净。四、变压器外壳应可靠接地；接地电阻应符合规定。第2.2.3条跌落式熔断器的安装，尚应符合下列规定。一、各部分零件完整、安装牢固。二、转轴光滑灵活、铸件不应有裂纹、砂眼。三、绝缘子良好，熔丝管不应有吸潮膨胀或弯曲现象。（2）201x年农网改造升级工程四、熔断器安装牢固、排列整齐、高低一致，熔管轴线与地面的垂线夹角为15O－30O。熔断器水平相间距离不小于500mm。五、操作时灵活可靠、接触紧密。合熔丝管时上触头应有一定的压缩行程。六、上下引线应压紧、与线路导线的连接应紧密可靠。第2.2.4条杆上避雷器的安装，尚应符合下列规定：一、排列整齐、高低一致，相间距离：1—10kV时，不小于350mm；1kV以下时...
