耐压测试仪操作规范

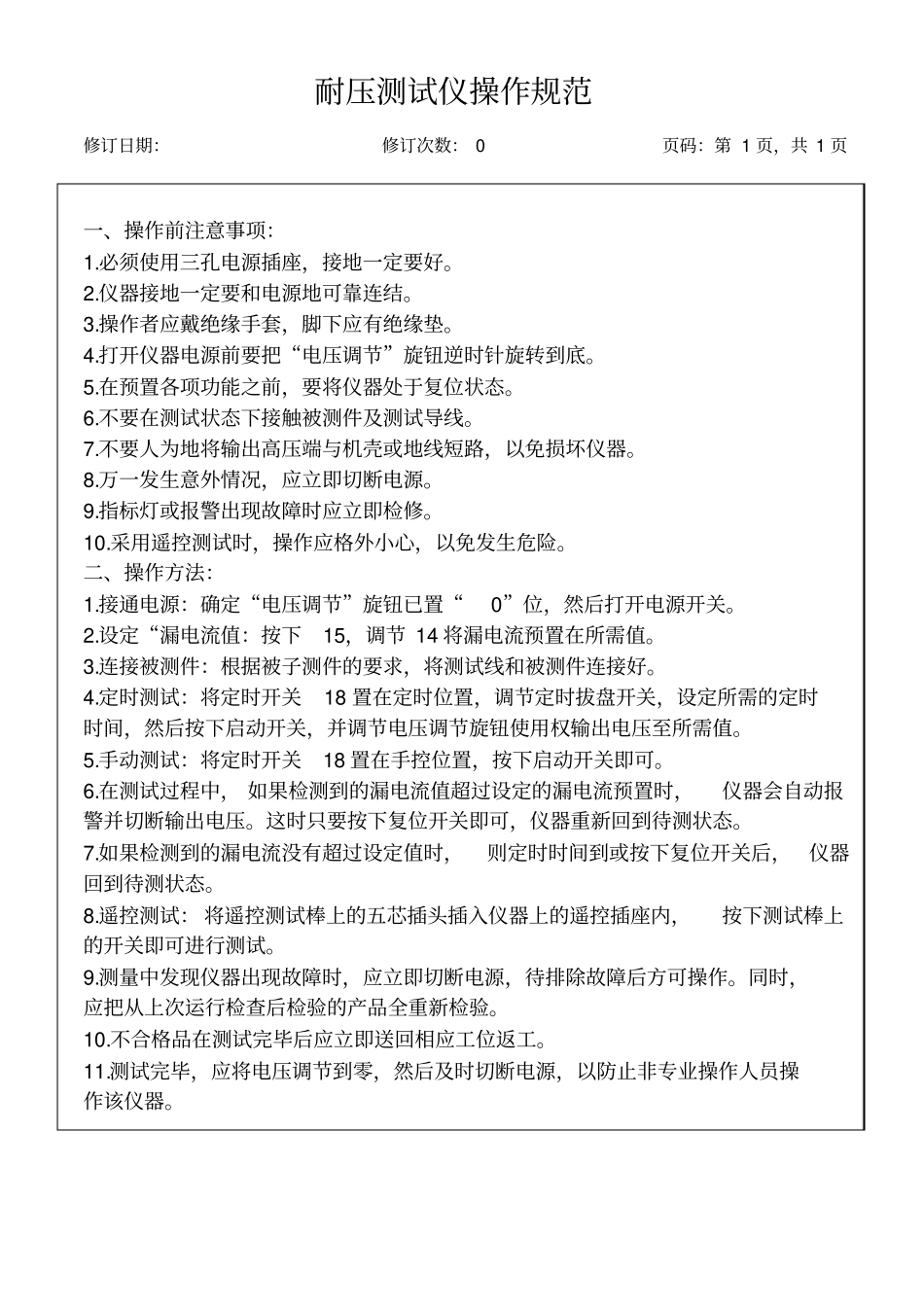

耐压测试仪操作规范_第1页
1/4

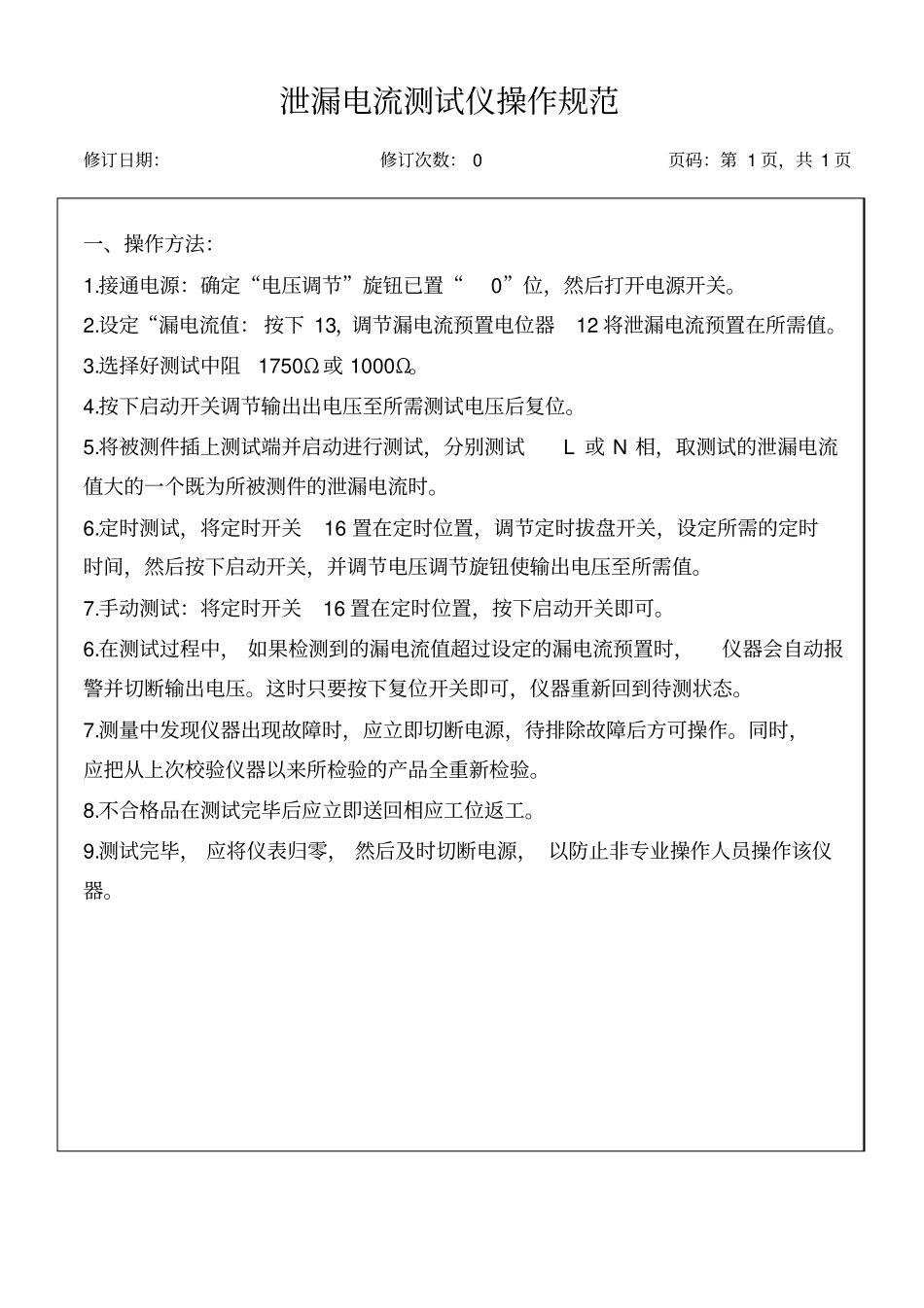

耐压测试仪操作规范_第2页
2/4
耐压测试仪操作规范_第3页
3/4
耐压测试仪操作规范修订日期:修订次数: 0 页码:第 1 页,共 1 页一、操作前注意事项:1.必须使用三孔电源插座,接地一定要好。2.仪器接地一定要和电源地可靠连结。3.操作者应戴绝缘手套,脚下应有绝缘垫。4.打开仪器电源前要把“电压调节”旋钮逆时针旋转到底。5.在预置各项功能之前,要将仪器处于复位状态。6.不要在测试状态下接触被测件及测试导线。7.不要人为地将输出高压端与机壳或地线短路,以免损坏仪器。8.万一发生意外情况,应立即切断电源。9.指标灯或报警出现故障时应立即检修。10.采用遥控测试时,操作应格外小心,以免发生危险。二、操作方法:1.接通电源:确定“电压调节”旋钮已置“0”位,然后打开电源开关。2.设定“漏电流值:按下15,调节 14 将漏电流预置在所需值。3.连接被测件:根据被子测件的要求,将测试线和被测件连接好。4.定时测试:将定时开关18 置在定时位置,调节定时拔盘开关,设定所需的定时时间,然后按下启动开关,并调节电压调节旋钮使用权输出电压至所需值。5.手动测试:将定时开关18 置在手控位置,按下启动开关即可。6.在测试过程中, 如果检测到的漏电流值超过设定的漏电流预置时,仪器会自动报警并切断输出电压。这时只要按下复位开关即可,仪器重新回到待测状态。7.如果检测到的漏电流没有超过设定值时,则定时时间到或按下复位开关后,仪器回到待测状态。8.遥控测试: 将遥控测试棒上的五芯插头插入仪器上的遥控插座内,按下测试棒上的开关即可进行测试。9.测量中发现仪器出现故障时,应立即切断电源,待排除故障后方可操作。同时,应把从上次运行检查后检验的产品全重新检验。10.不合格品在测试完毕后应立即送回相应工位返工。11.测试完毕,应将电压调节到零,然后及时切断电源,以防止非专业操作人员操作该仪器。泄漏电流测试仪操作规范修订日期:修订次数: 0 页码:第 1 页,共 1 页一、操作方法:1.接通电源:确定“电压调节”旋钮已置“0”位,然后打开电源开关。2.设定“漏电流值: 按下 13,调节漏电流预置电位器12 将泄漏电流预置在所需值。3.选择好测试中阻1750Ω 或 1000Ω。4.按下启动开关调节输出出电压至所需测试电压后复位。5.将被测件插上测试端并启动进行测试,分别测试L 或 N 相,取测试的泄漏电流值大的一个既为所被测件的泄漏电流时。6.定时测试,将定时开关16 置在定时位置,调节定时拔盘开关,设定所需的定时时间,然后按下启动开关,并调节电压调节...
