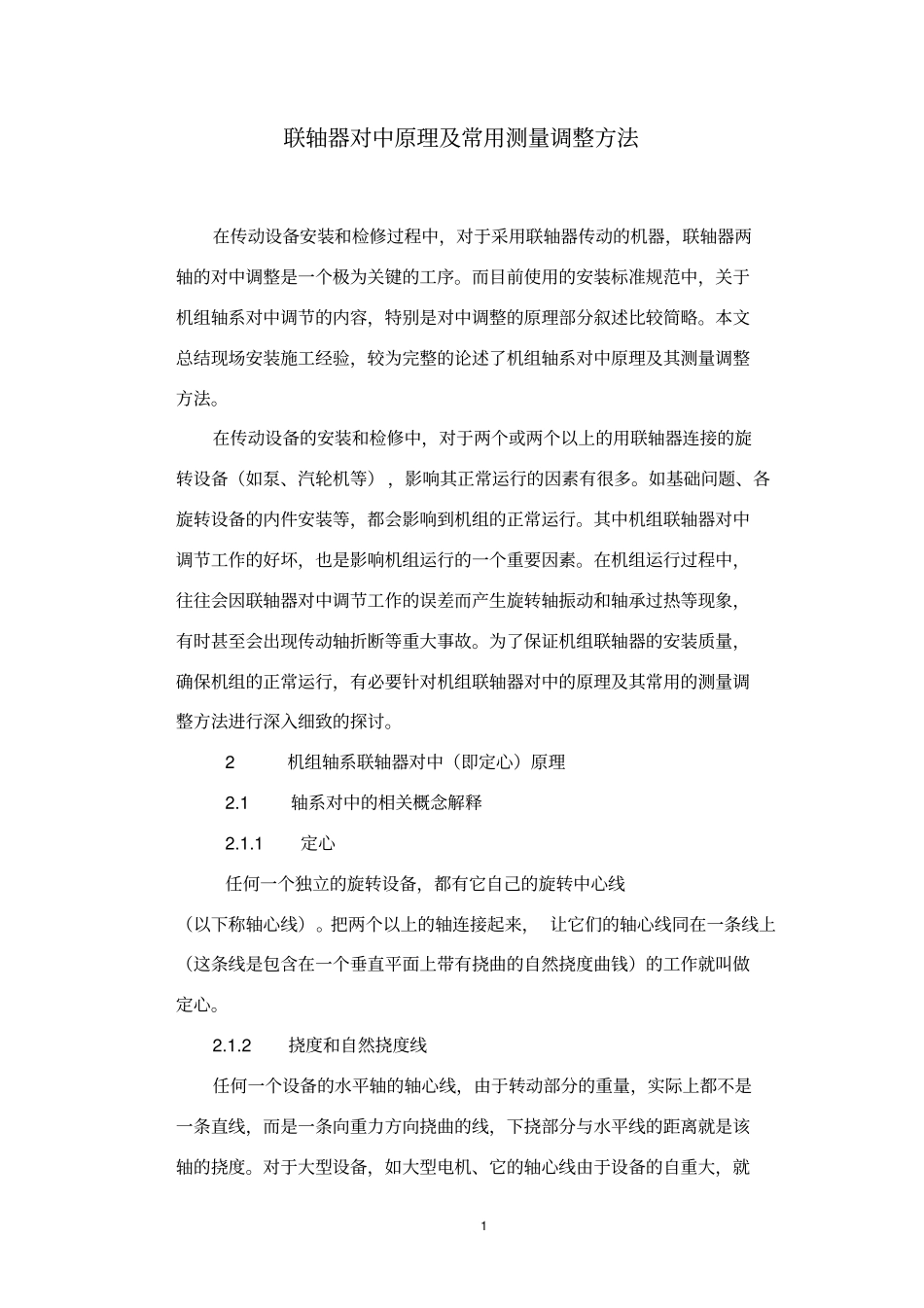

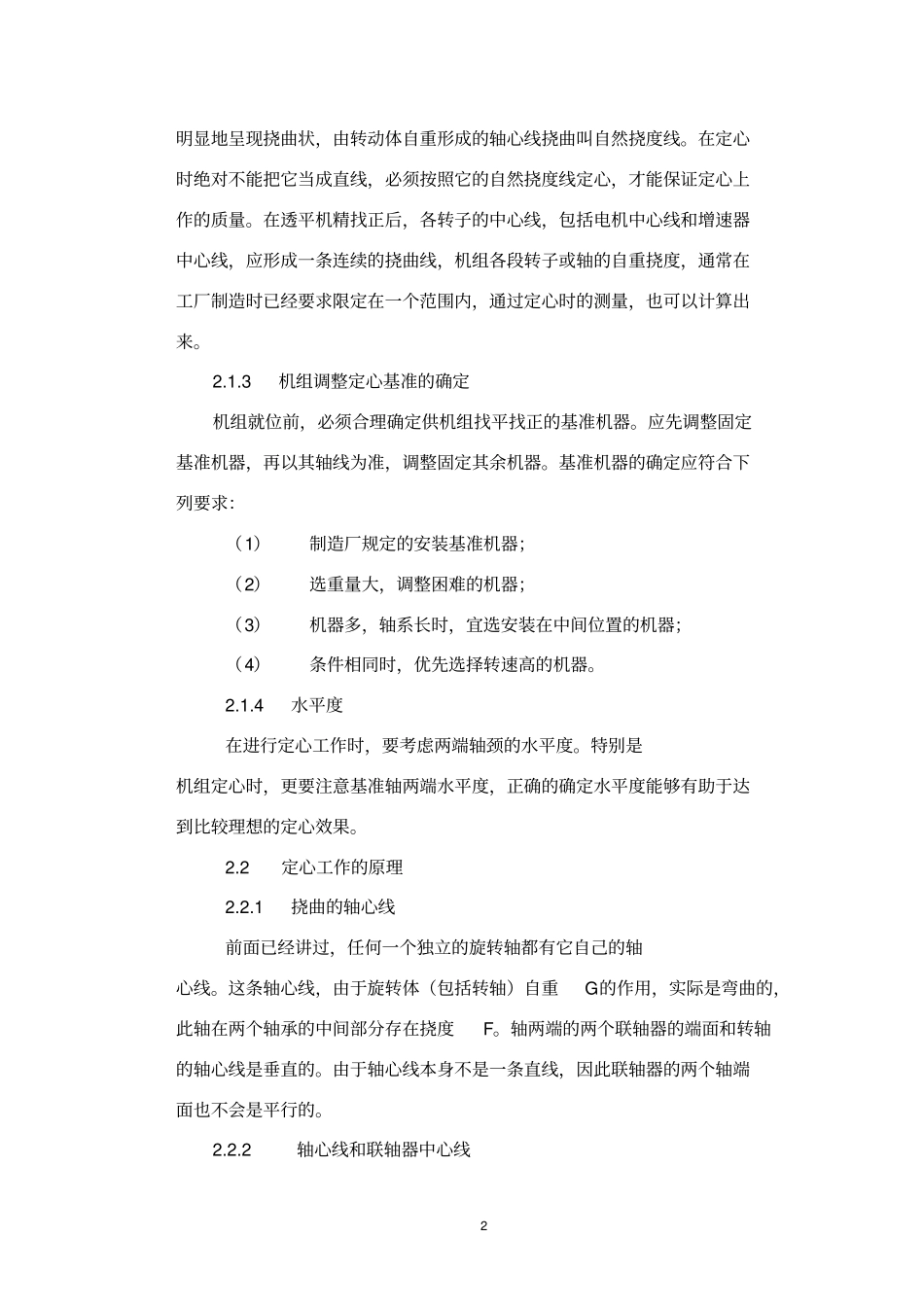

1 联轴器对中原理及常用测量调整方法在传动设备安装和检修过程中，对于采用联轴器传动的机器，联轴器两轴的对中调整是一个极为关键的工序。而目前使用的安装标准规范中，关于机组轴系对中调节的内容，特别是对中调整的原理部分叙述比较简略。本文总结现场安装施工经验，较为完整的论述了机组轴系对中原理及其测量调整方法。在传动设备的安装和检修中，对于两个或两个以上的用联轴器连接的旋转设备（如泵、汽轮机等） ，影响其正常运行的因素有很多。如基础问题、各旋转设备的内件安装等，都会影响到机组的正常运行。其中机组联轴器对中调节工作的好坏，也是影响机组运行的一个重要因素。在机组运行过程中，往往会因联轴器对中调节工作的误差而产生旋转轴振动和轴承过热等现象，有时甚至会出现传动轴折断等重大事故。为了保证机组联轴器的安装质量，确保机组的正常运行，有必要针对机组联轴器对中的原理及其常用的测量调整方法进行深入细致的探讨。2机组轴系联轴器对中（即定心）原理2.1 轴系对中的相关概念解释2.1.1 定心任何一个独立的旋转设备，都有它自己的旋转中心线（以下称轴心线）。把两个以上的轴连接起来， 让它们的轴心线同在一条线上（这条线是包含在一个垂直平面上带有挠曲的自然挠度曲钱）的工作就叫做定心。2.1.2 挠度和自然挠度线任何一个设备的水平轴的轴心线，由于转动部分的重量，实际上都不是一条直线，而是一条向重力方向挠曲的线，下挠部分与水平线的距离就是该轴的挠度。对于大型设备，如大型电机、它的轴心线由于设备的自重大，就2 明显地呈现挠曲状，由转动体自重形成的轴心线挠曲叫自然挠度线。在定心时绝对不能把它当成直线，必须按照它的自然挠度线定心，才能保证定心上作的质量。在透平机精找正后，各转子的中心线，包括电机中心线和增速器中心线，应形成一条连续的挠曲线，机组各段转子或轴的自重挠度，通常在工厂制造时已经要求限定在一个范围内，通过定心时的测量，也可以计算出来。2.1.3 机组调整定心基准的确定机组就位前，必须合理确定供机组找平找正的基准机器。应先调整固定基准机器，再以其轴线为准，调整固定其余机器。基准机器的确定应符合下列要求：（1）制造厂规定的安装基准机器；（2）选重量大，调整困难的机器；（3）机器多，轴系长时，宜选安装在中间位置的机器；（4）条件相同时，优先选择转速高的机器。2.1.4 水平度在进行定心工作时，要考虑两端轴颈的水平度。特别是机组定心时，更要注...
