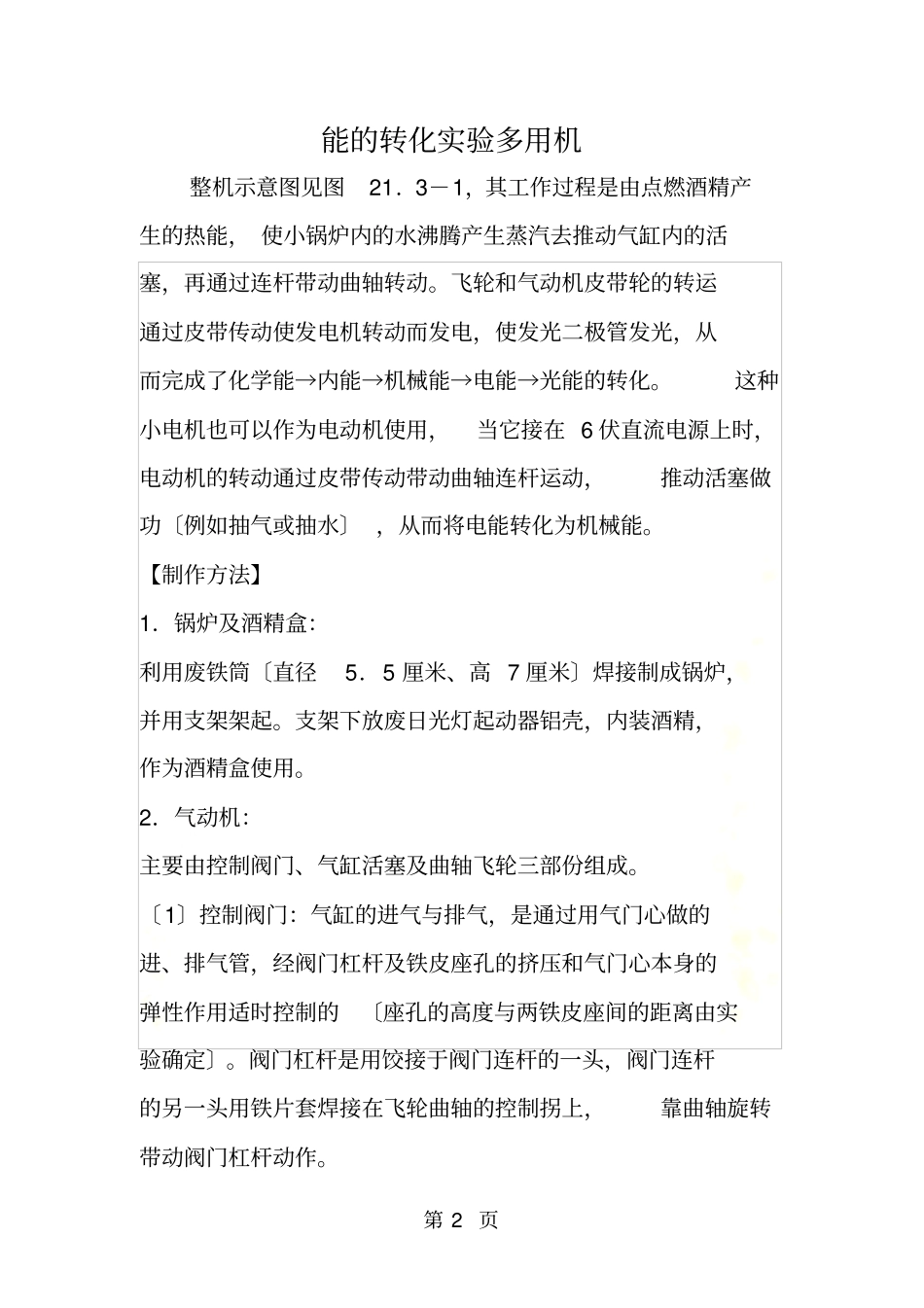

能的转化实验多用机第 2 页能的转化实验多用机整机示意图见图21．3－1，其工作过程是由点燃酒精产生的热能， 使小锅炉内的水沸腾产生蒸汽去推动气缸内的活塞，再通过连杆带动曲轴转动。飞轮和气动机皮带轮的转运通过皮带传动使发电机转动而发电，使发光二极管发光，从而完成了化学能→内能→机械能→电能→光能的转化。这种小电机也可以作为电动机使用，当它接在 6 伏直流电源上时，电动机的转动通过皮带传动带动曲轴连杆运动，推动活塞做功〔例如抽气或抽水〕 ，从而将电能转化为机械能。【制作方法】1．锅炉及酒精盒：利用废铁筒〔直径5．5 厘米、高 7 厘米〕焊接制成锅炉，并用支架架起。支架下放废日光灯起动器铝壳，内装酒精，作为酒精盒使用。2．气动机：主要由控制阀门、气缸活塞及曲轴飞轮三部份组成。〔1〕控制阀门：气缸的进气与排气，是通过用气门心做的进、排气管，经阀门杠杆及铁皮座孔的挤压和气门心本身的弹性作用适时控制的〔座孔的高度与两铁皮座间的距离由实验确定〕。阀门杠杆是用饺接于阀门连杆的一头，阀门连杆的另一头用铁片套焊接在飞轮曲轴的控制拐上，靠曲轴旋转带动阀门杠杆动作。第 3 页〔2〕气缸活塞：是一医用5 毫升注射器。用铁皮作箍，卡焊住注射器的活塞柄，以轴钉跟活塞连杆一头连接，活塞连杆另一头用铁片套焊接到飞轮曲轴的动力拐上。〔3〕曲轴飞轮：曲轴动力拐与控制拐互成90° 角，位于飞轮的前后两侧，曲轴两端装于同心支架上。飞轮的质量，应保证其转动时足以使动力拐顺利通过“死点〞，但又不必过大，以致徒增负荷，影响转动。所以，飞轮的质量，应通过实验确定。3．直流电动〔发电〕机：将171 型玩具电机的线圈拆去，换用直径 0．17 毫米的高强度漆包线，按原来状态每极200匝改制而成。这样的电机，当被气动机带动正常运转时发出的电流，可使一般发光二极管正常发光。4．汽轮机：是一个利用排气管的废气推动的小叶轮，以演示汽轮机的转动。【使用方法】1．演示蒸汽机原理：〔1〕演示前的准备与调试：将气缸内注入少许清水，使之润滑；各活动部份涂少许机油；转动飞轮， 使动力拐不在“死点〞上。〔2〕将锅炉内的蒸汽，通过进气管推动活塞使飞轮转动。假设开始启动不灵，可用手帮助飞轮转动。第 4 页2．演示压缩空气推动活塞做功原理：将压缩空气通过进气管推动活塞使飞轮转动。3．演示大气压推动活塞做功原理：从排气管抽气，大气压推动活塞，使飞轮转动。4．演示能的相互转化：将气...
