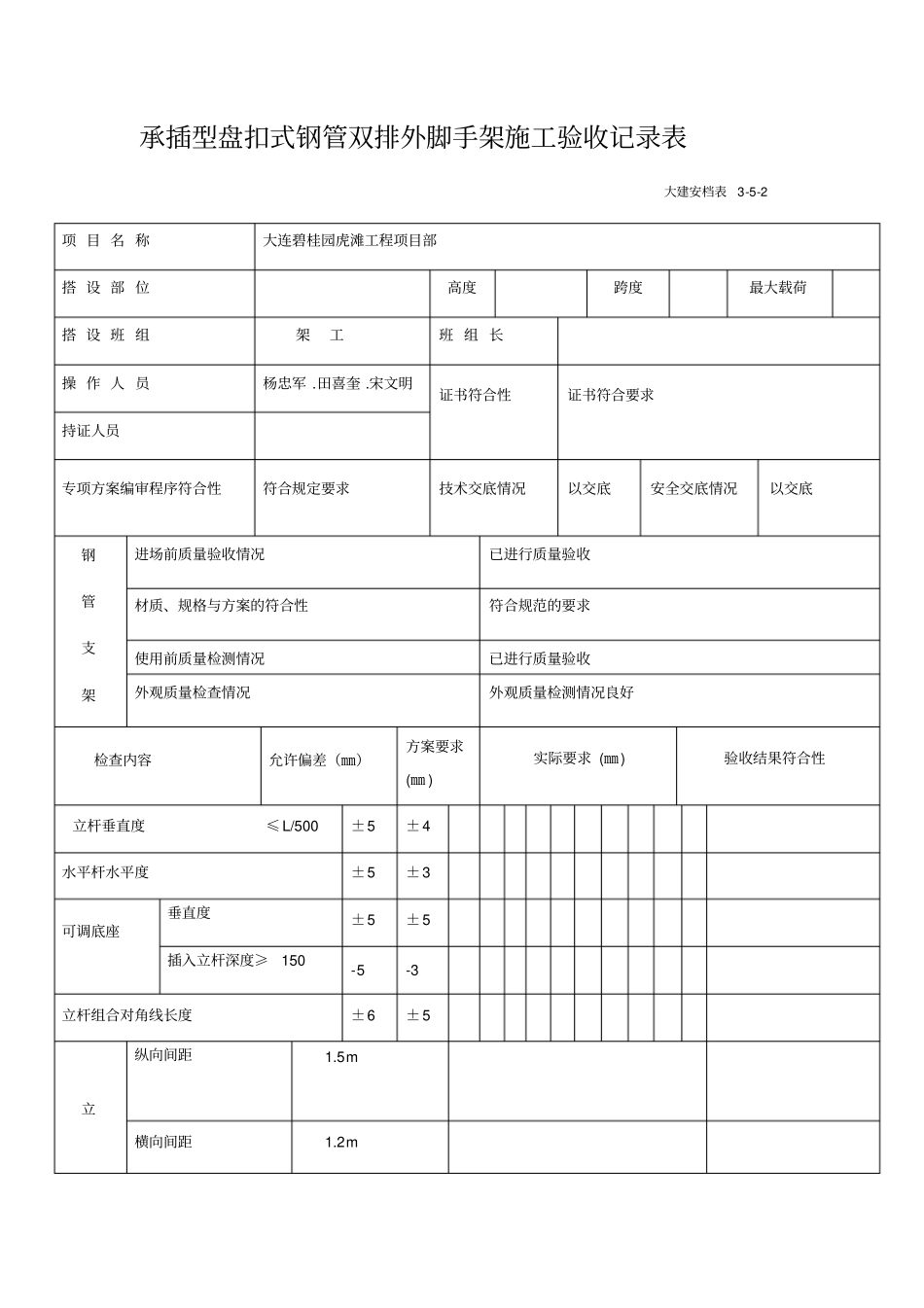

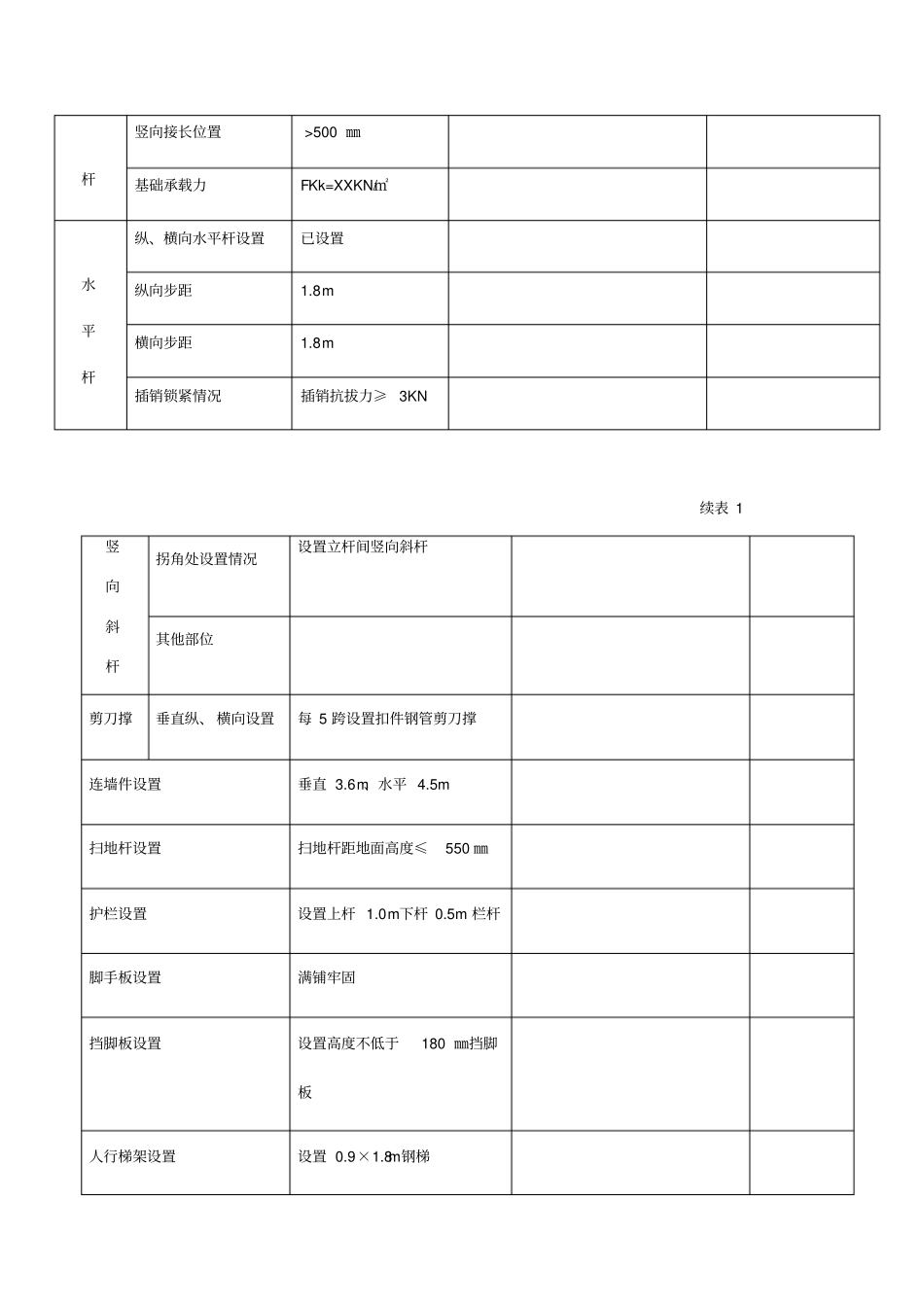

承插型盘扣式钢管双排外脚手架施工验收记录表大建安档表3-5-2项 目 名 称大连碧桂园虎滩工程项目部搭 设 部 位高度跨度最大载荷搭 设 班 组架工班 组 长操 作 人 员杨忠军 .田喜奎 .宋文明证书符合性证书符合要求持证人员专项方案编审程序符合性符合规定要求技术交底情况以交底安全交底情况以交底钢管支架进场前质量验收情况已进行质量验收材质、规格与方案的符合性符合规范的要求使用前质量检测情况已进行质量验收外观质量检查情况外观质量检测情况良好检查内容允许偏差（㎜）方案要求(㎜ )实际要求 (㎜)验收结果符合性立杆垂直度≤L/500±5±4水平杆水平度±5±3可调底座垂直度±5±5插入立杆深度≥150-5-3立杆组合对角线长度±6±5立纵向间距1.5m横向间距1.2m杆竖向接长位置 >500 ㎜基础承载力FKk=XXKN/㎡水平杆纵、横向水平杆设置已设置纵向步距1.8m横向步距1.8m插销锁紧情况插销抗拔力≥ 3KN续表 1竖向斜杆拐角处设置情况设置立杆间竖向斜杆其他部位剪刀撑垂直纵、 横向设置每 5 跨设置扣件钢管剪刀撑连墙件设置垂直 3.6m、水平 4.5m扫地杆设置扫地杆距地面高度≤550 ㎜护栏设置设置上杆 1.0m下杆 0.5m 栏杆脚手板设置满铺牢固挡脚板设置设置高度不低于180 ㎜挡脚板人行梯架设置设置 0.9×1.8m钢梯其他施工单位验收结论结论：架工班长：项目技术负责人：项目经理：验收日期：年月日监理单位验收结论结论：专业监理工程师：总监理工程师：验收日期：年月日扣件式钢管脚手架（）部位验收表大建安档表3-2-3验收原因基础完工后搭设前□没搭设完 6-8m 高度□作业层上施加荷载前□达到设计高度□遇 6 级强风及以上或大雨后□解冻后□停用超过一个月□验收内容序号项目允许偏差检查方法、工具检查结果备注1立杆垂直度竣工垂直度±100经纬仪或吊线、卷尺搭 设 中水 平 偏差高度偏差2间距步距±20 ㎜钢板尺纵距±50 ㎜横距±20 ㎜3纵向水平杆高差一根杆两端±20 ㎜水平仪或水平尺双排脚手架同跨内两根纵向水平杆高差±10 ㎜续表 1序号项目技术要求检查方法、工具检查结果备注4扣件按装主节点处各扣件中心点相互距离≤150 ㎜钢板尺同步立杆两个相隔对接扣件的高差≥500 ㎜钢卷尺立杆上的对接扣件至主接点的距离≤h/3h-步距纵向水平杆上的对接扣件至主接点距离≤| а /3Lа - 纵距扣件螺栓拧紧扭力距40~65N·m扭力扳手5剪刀撑与地面夹角45°50°60 °角尺跨越立杆根数765续表 2序号项 目技术要...
