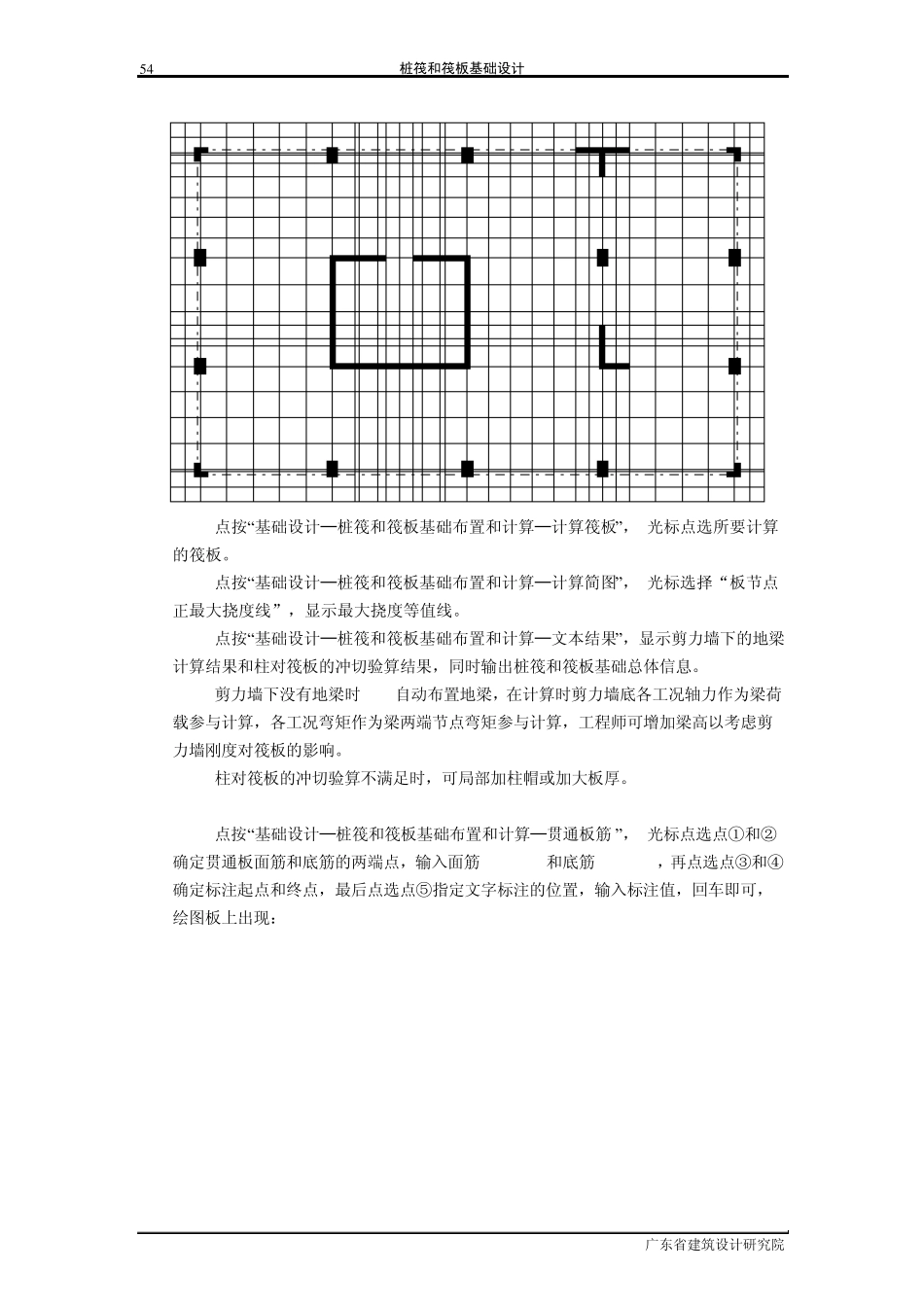

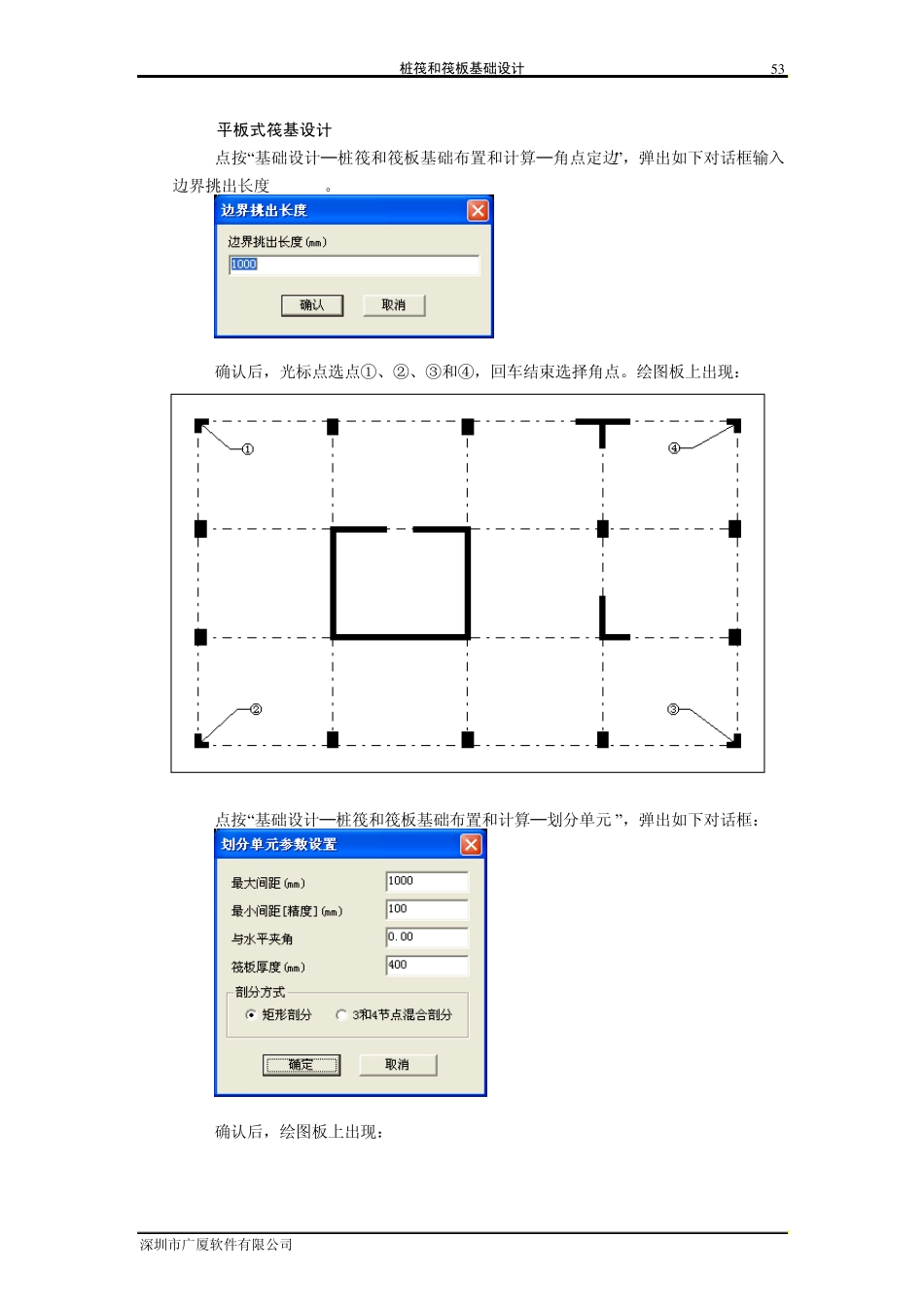

桩筏和筏板基础设计 广东省建筑设计研究院 5 2 第5章 桩筏和筏板基础设计 1 快速入门 广厦建筑结构CAD安装后,在Exam子目录下有一个工程实例:基础.prj。工程师在用录入系统生成基础CAD数据并用SSW计算后,可参考如下输入要点,快速掌握桩筏和筏板基础的设计方法。 实例见:Exam\基础.prj,平面如下: 进入“广厦基础CAD”。 选择“读取墙柱底力”菜单,弹出对话框选择读取 SSW计算的上部结构墙柱底内力。 选择“总体信息桩筏和筏板基础总体信息”菜单,弹出如下对话框输入地基承载力特征值 200kN/m2。 桩筏和筏板基础设计 深圳市广厦软件有限公司 5 3 1.1 平板式筏基设计 点按“基础设计─桩筏和筏板基础布置和计算─角点定边”,弹出如下对话框输入边界挑出长度1000mm。 确认后,光标点选点①、②、③和④,回车结束选择角点。绘图板上出现: 点按“基础设计─桩筏和筏板基础布置和计算─划分单元 ”,弹出如下对话框: 确认后,绘图板上出现: 桩筏和筏板基础设计 广东省建筑设计研究院 5 4 点按“基础设计─桩筏和筏板基础布置和计算─计算筏板”, 光标点选所要计算的筏板。 点按“基础设计─桩筏和筏板基础布置和计算─计算简图”, 光标选择“板节点正最大挠度线”,显示最大挠度等值线。 点按“基础设计─桩筏和筏板基础布置和计算─文本结果”,显示剪力墙下的地梁计算结果和柱对筏板的冲切验算结果,同时输出桩筏和筏板基础总体信息。 剪力墙下没有地梁时 CAD自动布置地梁,在计算时剪力墙底各工况轴力作为梁荷载参与计算,各工况弯矩作为梁两端节点弯矩参与计算,工程师可增加梁高以考虑剪力墙刚度对筏板的影响。 柱对筏板的冲切验算不满足时,可局部加柱帽或加大板厚。 点按“基础设计─桩筏和筏板基础布置和计算─贯通板筋 ”, 光标点选点①和②确定贯通板面筋和底筋的两端点,输入面筋 D14@200和底筋 D12@150,再点选点③和④确定标注起点和终点,最后点选点⑤指定文字标注的位置,输入标注值,回车即可,绘图板上出现: 桩筏和筏板基础设计 深圳市广厦软件有限公司 5 5 同理布置垂直方向的贯通板筋,绘图板上出现: 1.2 梁式筏基础设计 点按“基础设计─桩筏和筏板基础布置和计算─角点定边”,弹出如下对话框输入边界挑出长度 1000mm。 桩筏和筏板基础设计 广东省建筑设计研究院 5 6 确认后,光标点选点①、②、③和④,回车结束选择角点。绘图板上出现: 点按“基础...
