广告灯箱技术要求

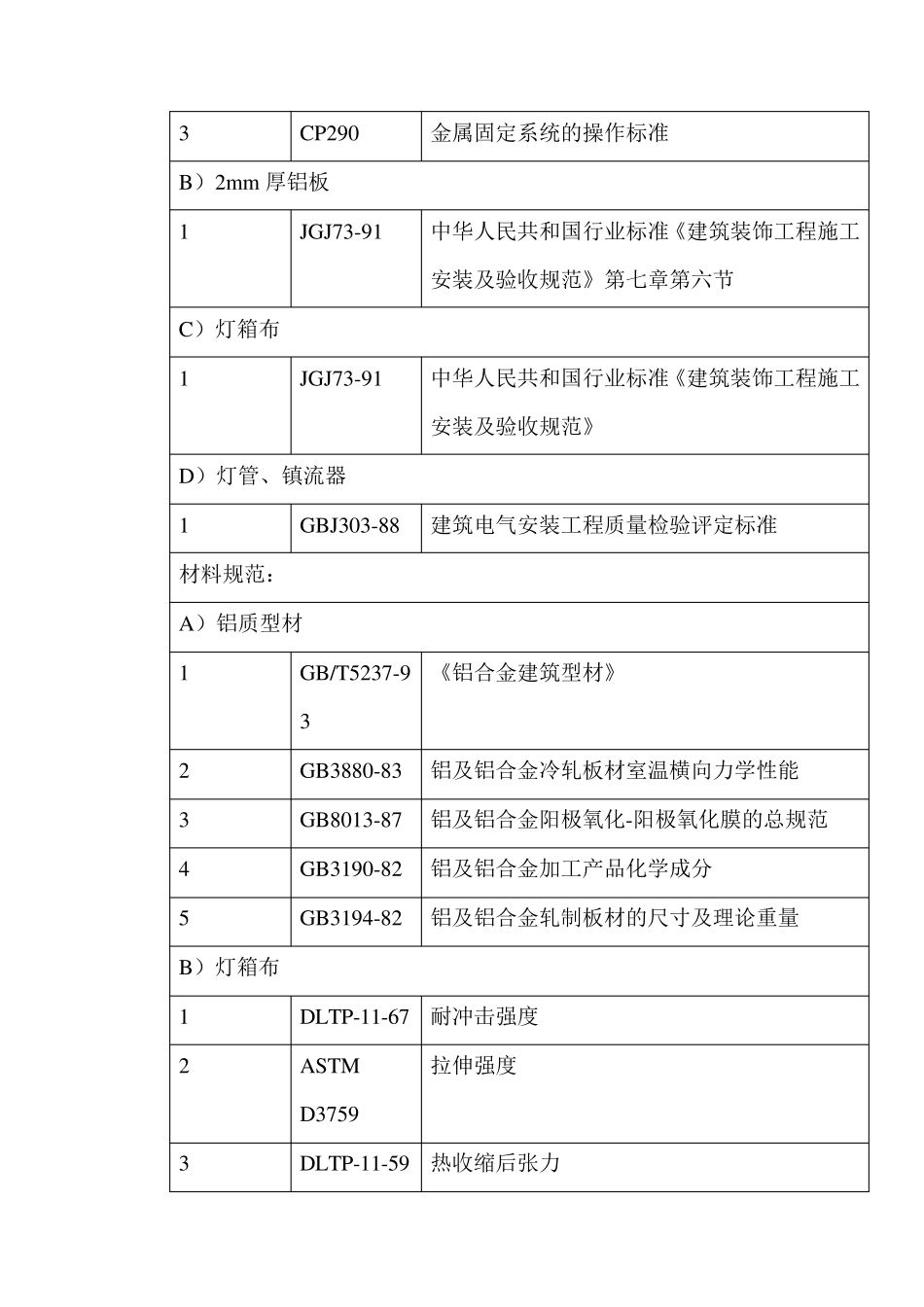

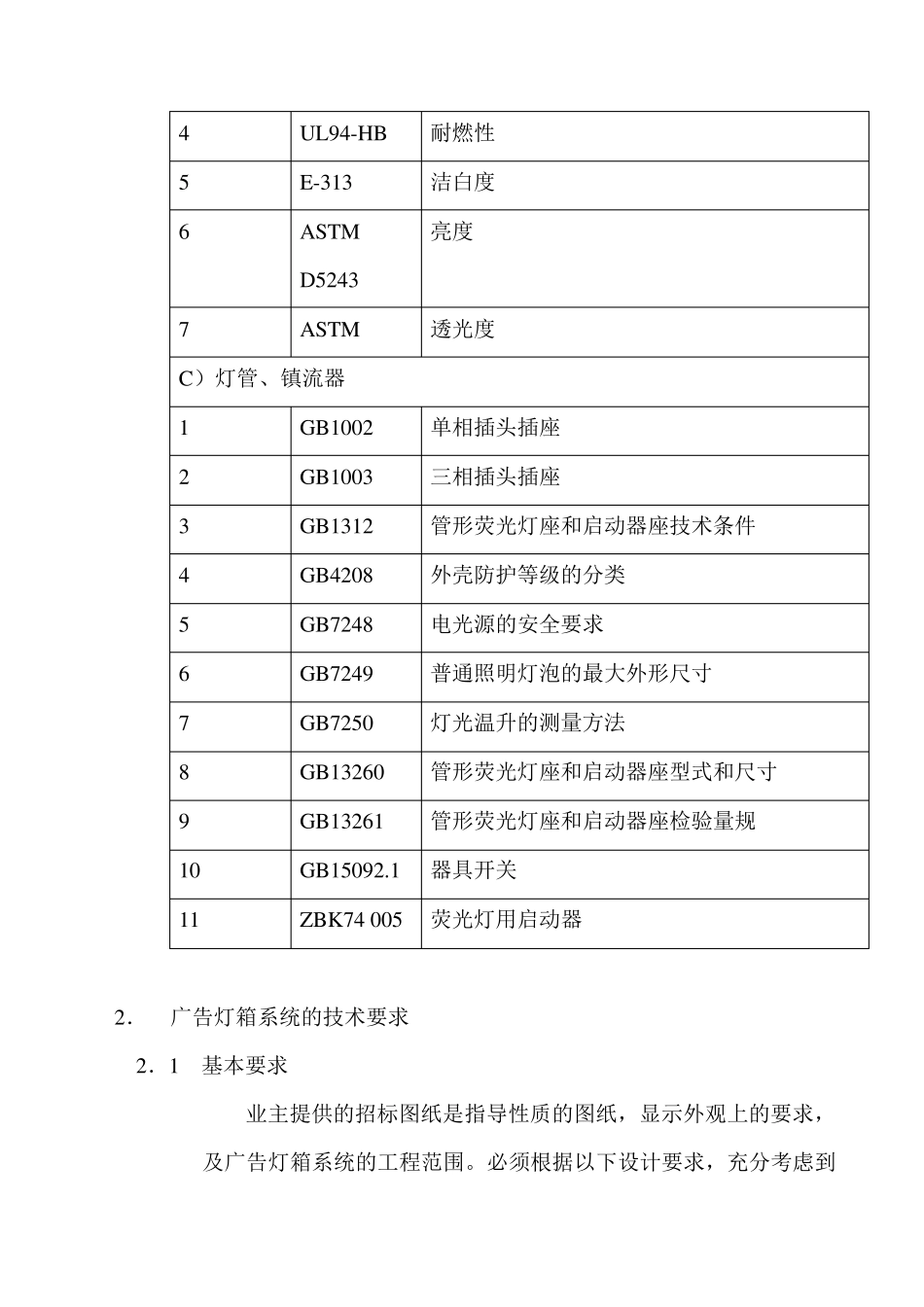

十四、广告灯箱技术要求 1． 广告灯箱标准及规范 序号 引用标准 工程分类 设计规范 建筑设计防火规范 1 GBJ16 建筑抗震设计规程 2 DBJ08-9-92 建筑内部装修设计防火规范 3 GB50222-95 民用建筑照明设计标准 4 GBJ133-90 公共信息形符号和安全标准 5 GB 标志用图形符号的科学设计 6 GB7093.1 GB7093.4 标志用图形符号的科学设计 7 GB12103 标志用图形符号的测试 8 GB3818 GB10001 公共信息图形符合 9 SIO7239 公共信息符合的设计和应用原则 工程技术规范： A）铝质型材 1 JGJ73-91 中华人民共和国行业标准《建筑装饰工程施工安装及验收规范》 2 BS1474 铝合金构件制作 3 CP290 金属固定系统的操作标准 B）2m m 厚铝板 1 JGJ73-91 中华人民共和国行业标准《建筑装饰工程施工安装及验收规范》第七章第六节 C）灯箱布 1 JGJ73-91 中华人民共和国行业标准《建筑装饰工程施工安装及验收规范》 D）灯管、镇流器 1 GBJ303-88 建筑电气安装工程质量检验评定标准 材料规范： A）铝质型材 1 GB/T5237-93 《铝合金建筑型材》 2 GB3880-83 铝及铝合金冷轧板材室温横向力学性能 3 GB8013-87 铝及铝合金阳极氧化-阳极氧化膜的总规范 4 GB3190-82 铝及铝合金加工产品化学成分 5 GB3194-82 铝及铝合金轧制板材的尺寸及理论重量 B）灯箱布 1 DLTP-11-67 耐冲击强度 2 ASTM D3759 拉伸强度 3 DLTP-11-59 热收缩后张力 4 UL94-HB 耐燃性 5 E-313 洁白度 6 ASTM D5243 亮度 7 ASTM 透光度 C）灯管、镇流器 1 GB1002 单相插头插座 2 GB1003 三相插头插座 3 GB1312 管形荧光灯座和启动器座技术条件 4 GB4208 外壳防护等级的分类 5 GB7248 电光源的安全要求 6 GB7249 普通照明灯泡的最大外形尺寸 7 GB7250 灯光温升的测量方法 8 GB13260 管形荧光灯座和启动器座型式和尺寸 9 GB13261 管形荧光灯座和启动器座检验量规 10 GB15092.1 器具开关 11 ZBK74 005 荧光灯用启动器 2． 广告灯箱系统的技术要求 2．1 基本要求 业主提供的招标图纸是指导性质的图纸，显示外观上的要求，及广告灯箱系统的工程范围。必须根据以下设计要求，充分考虑到在设计时所有的技术性问题，对招标图纸进行深化，以确保广告灯箱系统工程按标书要求顺利实施。 （1） 制作标书包含制作结构详图设计。 （2） 结构详图力求结构新颖合理，牢固，便于...
