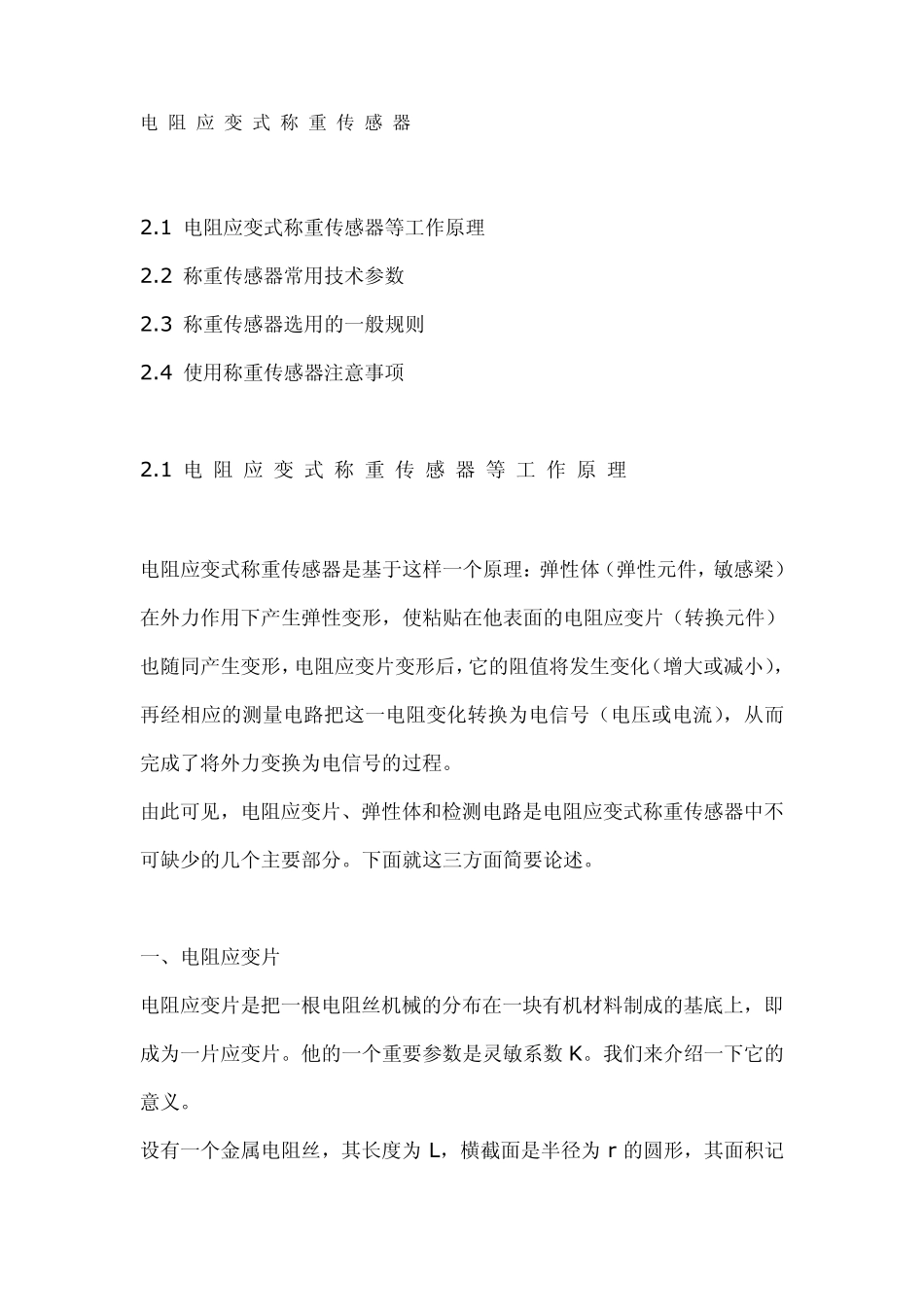

电 阻 应 变 式 称 重 传 感 器 2.1 电阻应变式称重传感器等工作原理 2.2 称重传感器常用技术参数 2.3 称重传感器选用的一般规则 2.4 使用称重传感器注意事项 2.1 电 阻 应 变 式 称 重 传 感 器 等 工 作 原 理 电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。 由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。 一、电阻应变片 电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。 设有一个金属电阻丝，其长度为L，横截面是半径为r 的圆形，其面积记作S，其电阻率记作ρ ，这种材料的泊松系数是μ 。当这根电阻丝未受外力作用时，它的电阻值为R： R = ρ L/S（Ω ） （2—1） 当他的两端受F 力作用时，将会伸长，也就是说产生变形。设其伸长Δ L，其横截面积则缩小，即它的截面圆半径减少Δ r。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δ ρ 。 对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有： ΔR = Δ ρ L/S + Δ Lρ /S –Δ Sρ L/S2 （2—2） 用式（2--1）去除式（2--2）得到 ΔR/R = Δρ/ρ + ΔL/L – Δ S/S （2—3） 另外，我们知道导线的横截面积S = π r2，则 Δ s = 2π r*Δ r，所以 ΔS/S = 2Δr/r （2—4） 从材料力学我们知道 Δr/r = -μΔL/L （2—5） 其中，负号表示伸长时，半径方向是缩小的。μ 是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有 ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L =（1 + 2μ （Δ ρ /ρ ）/（Δ L/L））*Δ L/L = K *ΔL/L （2--6） 其中 K = 1 + 2μ +（Δ ρ /ρ ）/（Δ L/L） （２--７） 式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。 需要说明的是：灵敏度系数K 值的大小是由制作金属电...
