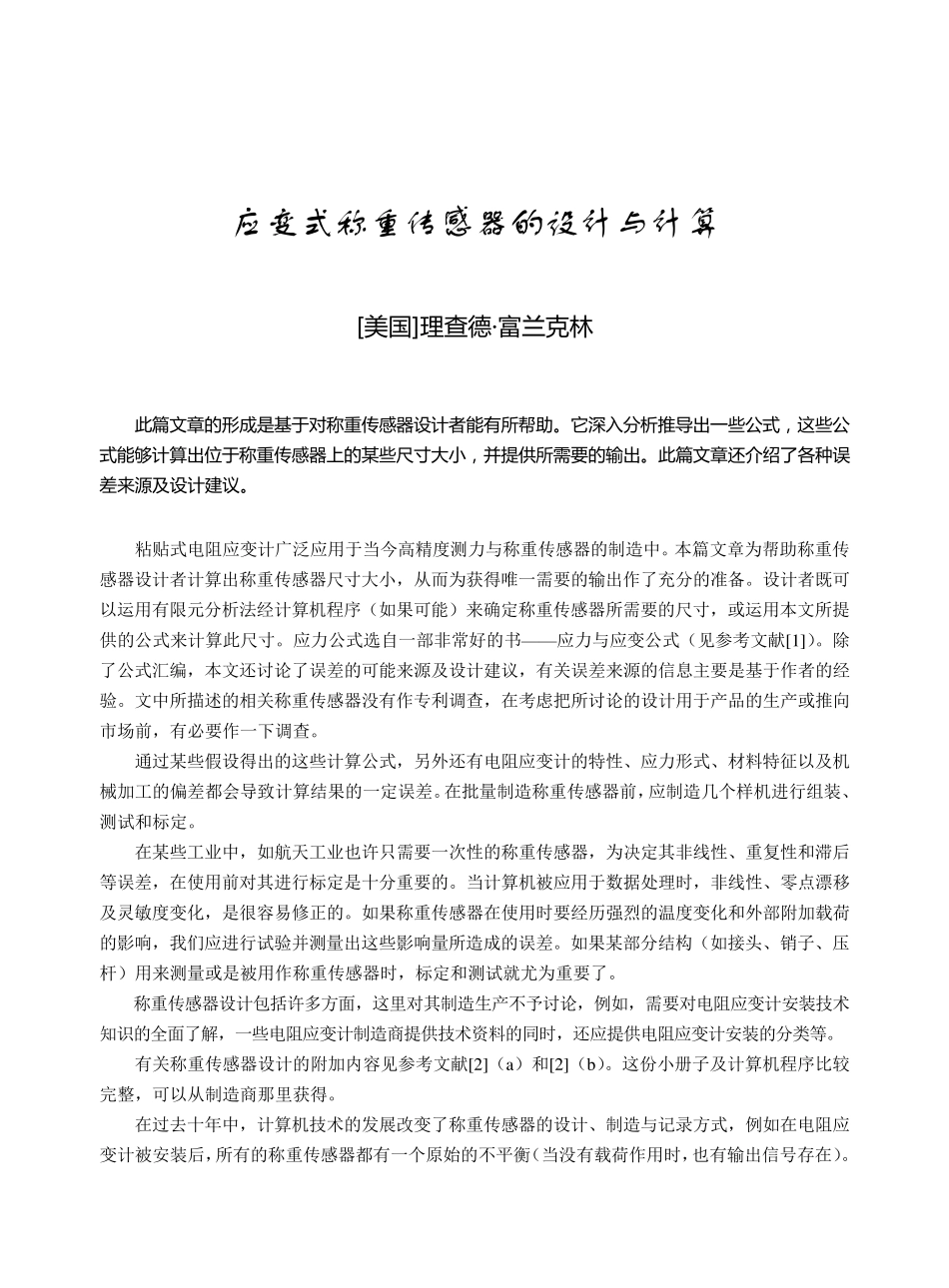

应变式称重传感器的设计与计算 [美 国 ]理 查 德 ·富 兰 克 林 此 篇 文 章 的 形 成 是 基 于 对 称 重 传 感 器 设 计 者 能 有 所 帮 助 。它深入分析推导出一些公式,这些公式能 够计 算出位于 称 重 传 感 器 上的 某些尺寸大小,并提供所 需要的 输出。此 篇 文 章 还介绍了各种误差来源及设 计 建议。 粘贴式电阻应变计广泛应用于当今高精度测力与称重传感器的制造中。本篇文章为帮助称重传感器设计者计算出称重传感器尺寸大小,从而为获得唯一需要的输出作了充分的准备。设计者既可以运用有限元分析法经计算机程序(如果可能)来确定称重传感器所需要的尺寸,或运用本文所提供的公式来计算此尺寸。应力公式选自一部非常好的书——应力与应变公式(见参考文献[1])。除了公式汇编,本文还讨论了误差的可能来源及设计建议,有关误差来源的信息主要是基于作者的经验。文中所描述的相关称重传感器没有作专利调查,在考虑把所讨论的设计用于产品的生产或推向市场前,有必要作一下调查。 通过某些假设得出的这些计算公式,另外还有电阻应变计的特性、应力形式、材料特征以及机械加工的偏差都会导致计算结果的一定误差。在批量制造称重传感器前,应制造几个样机进行组装、测试和标定。 在某些工业中,如航天工业也许只需要一次性的称重传感器,为决定其非线性、重复性和滞后等误差,在使用前对其进行标定是十分重要的。当计算机被应用于数据处理时,非线性、零点漂移及灵敏度变化,是很容易修正的。如果称重传感器在使用时要经历强烈的温度变化和外部附加载荷的影响,我们应进行试验并测量出这些影响量所造成的误差。如果某部分结构(如接头、销子、压杆)用来测量或是被用作称重传感器时,标定和测试就尤为重要了。 称重传感器设计包括许多方面,这里对其制造生产不予讨论,例如,需要对电阻应变计安装技术知识的全面了解,一些电阻应变计制造商提供技术资料的同时,还应提供电阻应变计安装的分类等。 有关称重传感器设计的附加内容见参考文献[2](a)和[2](b)。这份小册子及计算机程序比较完整,可以从制造商那里获得。 在过去十年中,计算机技术的发展改变了称重传感器的设计、制造与记录方式,例如在电阻应变计被安装后,所有的称重传感器都有一个原始的不平衡(当没有载荷作用时,也有输出信号存在)。通常零点调整电阻被应用于商业称重传感器,以便消除这种不平衡。运用计算机...
