应用断路器如何选型

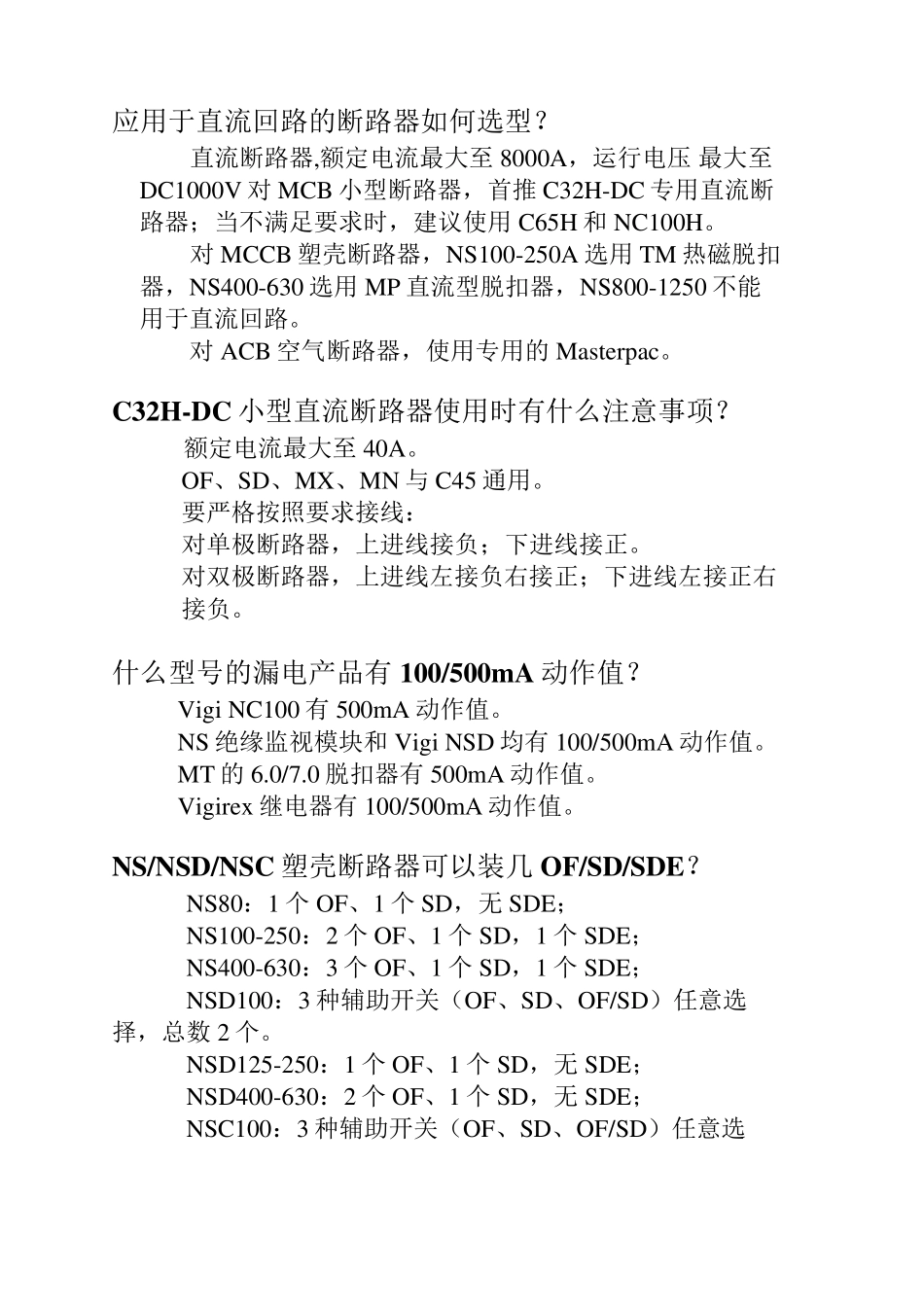

应用断路器如何选型_第1页
1/26
应用断路器如何选型_第2页
2/26
应用断路器如何选型_第3页
3/26
应用于直流回路的断路器如何选型? 直流断路器,额定电流最大至8000A,运行电压 最大至DC1000V 对MCB 小型断路器,首推C32H-DC 专用直流断路器;当不满足要求时,建议使用C65H 和NC100H。 对MCCB 塑壳断路器,NS100-250A 选用TM 热磁脱扣器,NS400-630 选用MP 直流型脱扣器,NS800-1250 不能用于直流回路。 对ACB 空气断路器,使用专用的Masterpac。 C32H-DC 小型直流断路器使用时有什么注意事项? 额定电流最大至40A。 OF、SD、MX、MN 与 C45 通用。 要严格按照要求接线: 对单极断路器,上进线接负;下进线接正。 对双极断路器,上进线左接负右接正;下进线左接正右接负。 什么型号的漏电产品有100/500m A 动作值? Vigi NC100 有500mA 动作值。 NS 绝缘监视模块和Vigi NSD 均有100/500mA 动作值。 MT 的6.0/7.0 脱扣器有500mA 动作值。 Vigirex 继电器有100/500mA 动作值。 NS/NSD/NSC 塑壳断路器可以装几 OF/SD/SDE? NS80:1 个 OF、1 个 SD,无 SDE; NS100-250:2 个 OF、1 个 SD,1 个 SDE; NS400-630:3 个 OF、1 个 SD,1 个 SDE; NSD100:3 种辅助开关(OF、SD、OF/SD)任意选 择,总数 2 个。 NSD125-250:1 个 OF、1 个 SD,无 SDE; NSD400-630:2 个 OF、1 个 SD,无 SDE; NSC100:3 种辅助开关(OF、SD、OF/SD)任意选 择,总数 2 个。 NSC125-250:1 个 OF、1 个 SD,无 SDE MT 断路器选配 RES(电气复位)或 RAR(自动复位)功能,是否还有现场故障指示和手动复位? 选配 RES 功能后,现场故障指示仍然存在,可以通过现场手动或远方电气两种方式复位。 选配 RAR 功能后,现场故障指示仍然存在,但不需要复位即可再次合闸。 是否有 AC1000V 的固定式 MT 断路器? AC1000V 的 MT 断路器,只有抽屉式,没有固定式。 如何快速选择电涌保护器? 选择电涌保护器需要遵循防雷设计规范(GB50057-94)。使用起来比较复杂。这里我们推荐一些简单的办法,供大家参考。对于一般建筑物外侧的进线柜建议选用 PRD65,位于建筑物内侧的进线柜建议选用 PRD40 或 PRD8。如果架空线过来,建议选用 PRF1(一级),PRD40(二级),PRD8(三级)。如果是电缆过来(民建),建议选用 PRD65(主配),PRD15(分配),PRD8(末端)。高层住宅PRD65(一级),PRD8(末端)。 如何选择 2P/3P 的 PRF1? 在样本中我们可以...
