底盘实习报告

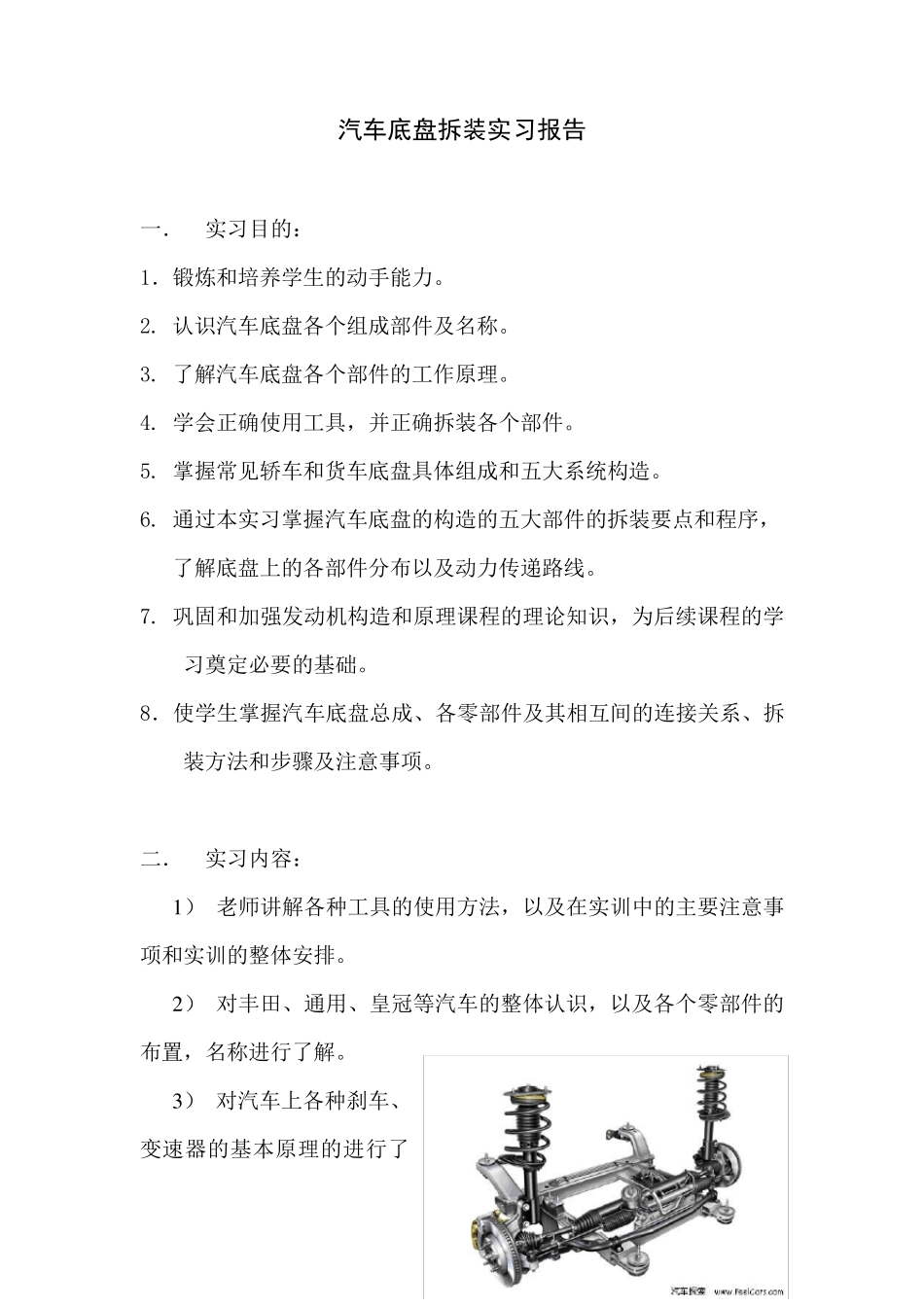

汽车底盘拆装实习报告 一． 实习目的： 1．锻炼和培养学生的动手能力。 2. 认识汽车底盘各个组成部件及名称。 3. 了解汽车底盘各个部件的工作原理。 4. 学会正确使用工具，并正确拆装各个部件。 5. 掌握常见轿车和货车底盘具体组成和五大系统构造。 6. 通过本实习掌握汽车底盘的构造的五大部件的拆装要点和程序， 了解底盘上的各部件分布以及动力传递路线。 7. 巩固和加强发动机构造和原理课程的理论知识，为后续课程的学习奠定必要的基础。 8．使学生掌握汽车底盘总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项。 二． 实习内容： 1 ） 老师讲解各种工具的使用方法，以及在实训中的主要注意事项和实训的整体安排。 2 ） 对丰田、通用、皇冠等汽车的整体认识，以及各个零部件的布置，名称进行了解。 3 ） 对汽车上各种刹车、变速器的基本原理的进行了 解，同时介绍了汽车悬架的基本结构和各部件的作用及工作原 理。 4 ） 对汽车车架的整体认识，认真分析车架上的变速器，分动器和转向器的基本元器件的认识和基本原理的了解，老师还对一台通用汽车的发动机布置进行介绍。 5 ） 对大众公司的变速器进行拆装。 在老师的指导下，我们通过拆装来学习变速器的基本原理和结构。我是我们小组的主拆，在拆装的过程中，关于基本流程大体是： 在装配时一般按照相反的顺序进行。 根据变速器齿轮的传动基本原理画出相应的传动图。（附图纸 1 ） 6） 对飞轮的测绘。 拆开上盖 取下五档齿轮 取下倒档拨叉取出倒档齿轮 取出自锁装置 取出倒档拨叉轴 取出传动轴 取出最后的拨叉轴 基本完成 用游标卡尺将飞轮的各个尺寸测量下来，并画出相应的草图，老师还要求回去用UG 画出相应的图纸，并进行一些必要的标注。由于我在复格学过 UG，所以我们组的图纸就交给我来处理了.（附图纸3） 7）老师让感兴趣的同学对教室里的另一台变速器进行拆装，以便对不同种类的变速器有更为深刻的了解和认识。 8）对老式变速器的学习，并了解其基本换挡操作原理，并根据实体画出相应的齿轮传动原理图。老师分别对其进行了认真地讲解。（后附图纸2） 9） 对循环球式转向器的拆装运用相应的工具，将其打开，先将第二级传动副的轴拿出，然后将流道里的钢球转出来，最后将主轴拿出。 在对转向器拆装的同时，老师要求我们对转向器的一根轴进行测绘，同时还要求回去用UG 出图。（后附图纸4） 李老师对其基本原理...
