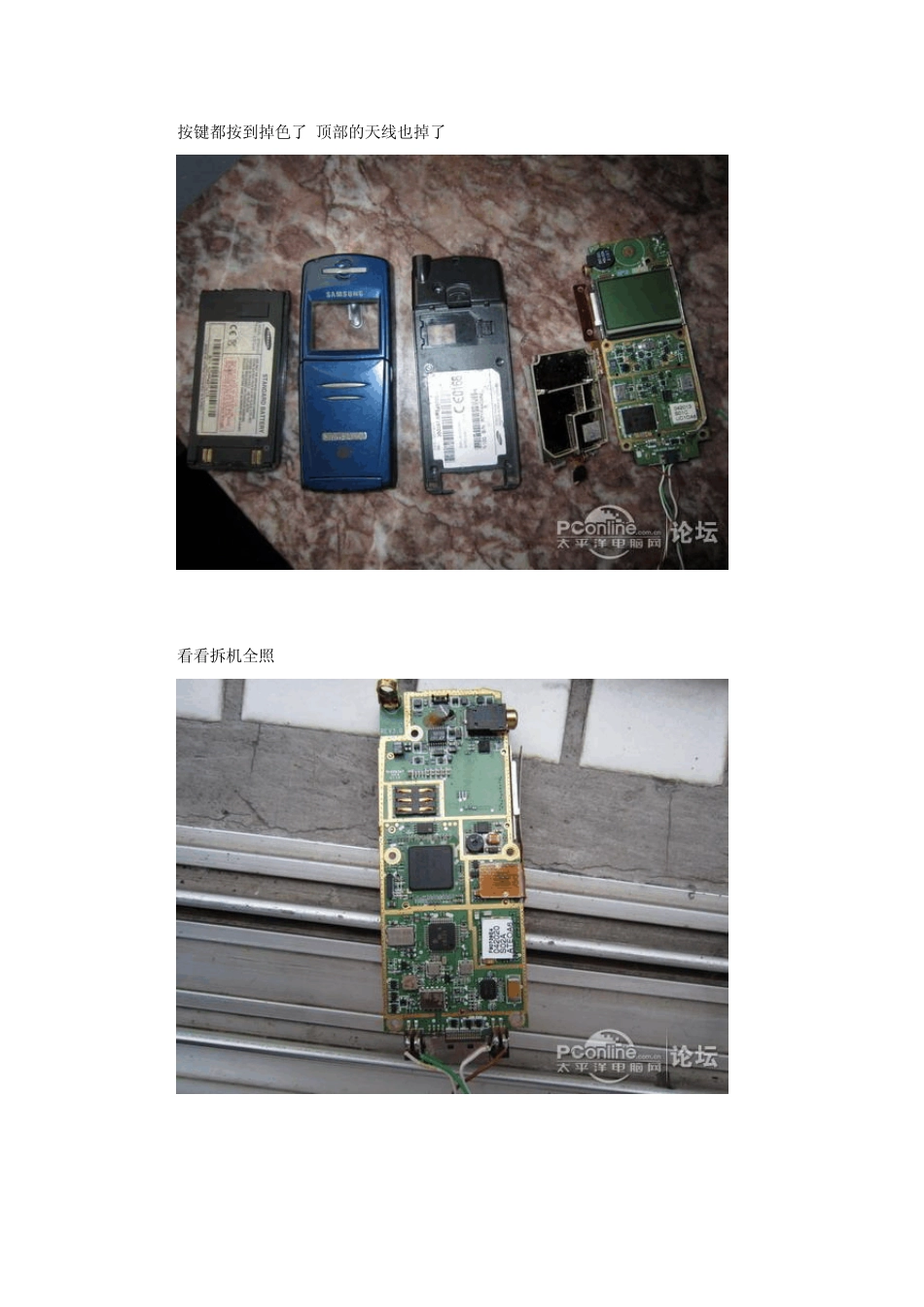

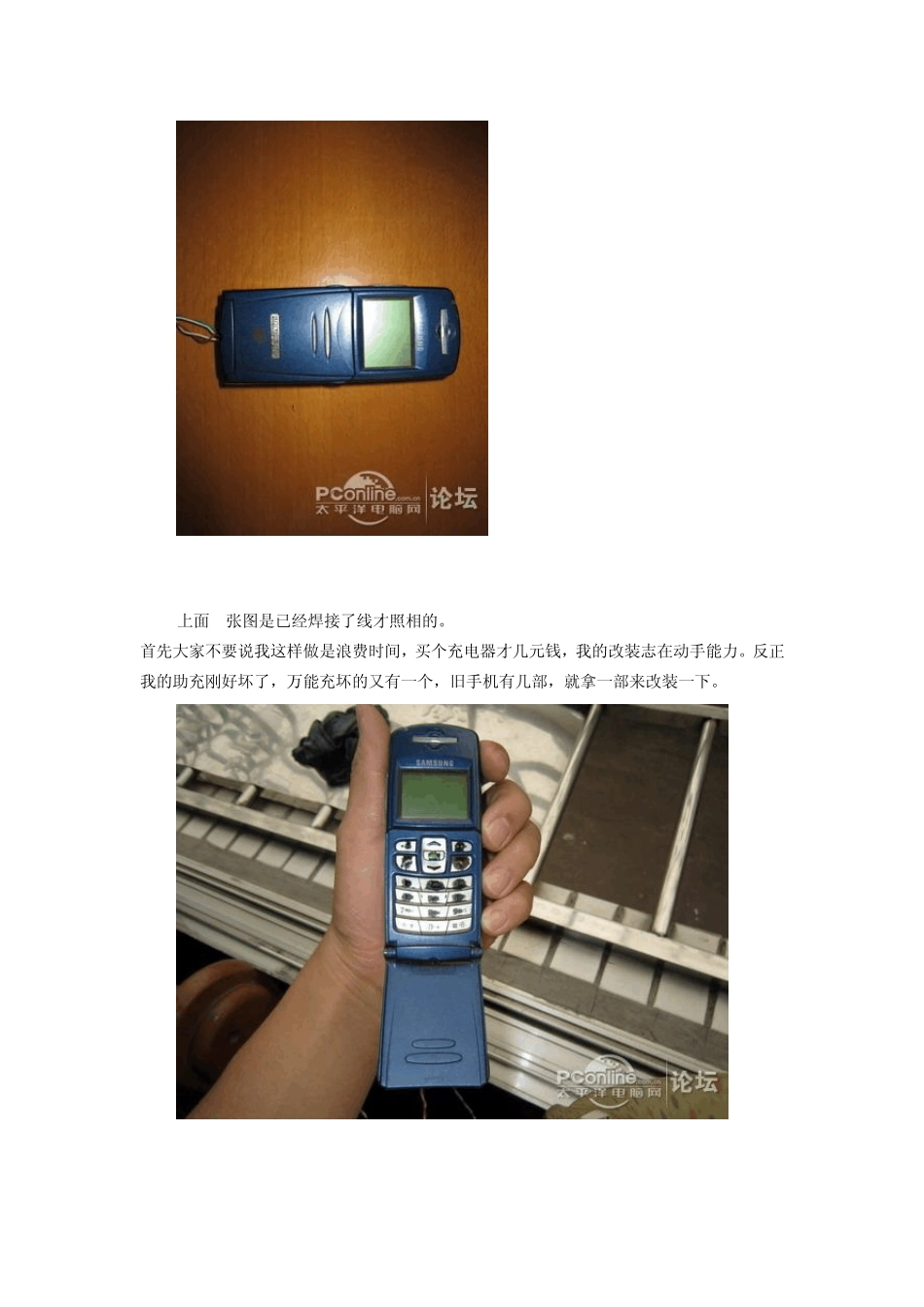

废旧手机改造成万能充电器 先来看看这部手机吧。 经典的三星黑白机型，放在抽屉 NNNN年~照样可以开机打电话。 上面2张图是已经焊接了线才照相的。 首先大家不要说我这样做是浪费时间，买个充电器才几元钱，我的改装志在动手能力。反正我的助充刚好坏了，万能充坏的又有一个，旧手机有几部，就拿一部来改装一下。 按键都按到掉色了~顶部的天线也掉了~ 看看拆机全照 4个电池接触口全接出来，1和4 为正负 3为电量检测，绿色的那条不知道有什么用的~一开始不知道哪条没用就全接出来了~其实后来经测试~3条线就可以了~一条正极一条负极，一条电量检测线，一共3条~一开始不知道那一条是电量检测线，就先接出来~后面再测试。 焊得有点糟糕，不过都可以的。 插上手机充电器，看输出为4.13伏 这个是我的夏普 sh9010助充 momax牌子的~质量不错的~ 绿色的PCB电路板就给我拆了下来~ 因为要正负极+一个电量检测极~不然手机就不能显示充电满了没。所以用到上面这个，这个是我的一个坏的万能充拆下来的夹脚。 把螺丝批烧热，一插，洞就出来了。 我蛮暴力的~嘻嘻 把万能充的那个夹脚放在中间，固定。 这样就可以了~ 接着，一一对应焊上。绿色的线多余出来的。 上电测试。开机画面。电量满，经测试，如果不接电量检测的那条线，就检测不了电量。手机屏幕右上角的电池饱和度就没得看的。 再来一个反面照 前面照 那个原装电池就用来在背后打横，用胶水把手机和助充固定好。反正电池已经没用了，固定好就不用甩来甩去的。 最后的效果图。 最后，插充电器充电~哈哈~ 以上改装，纯属个人兴趣而已，仅供参考。
