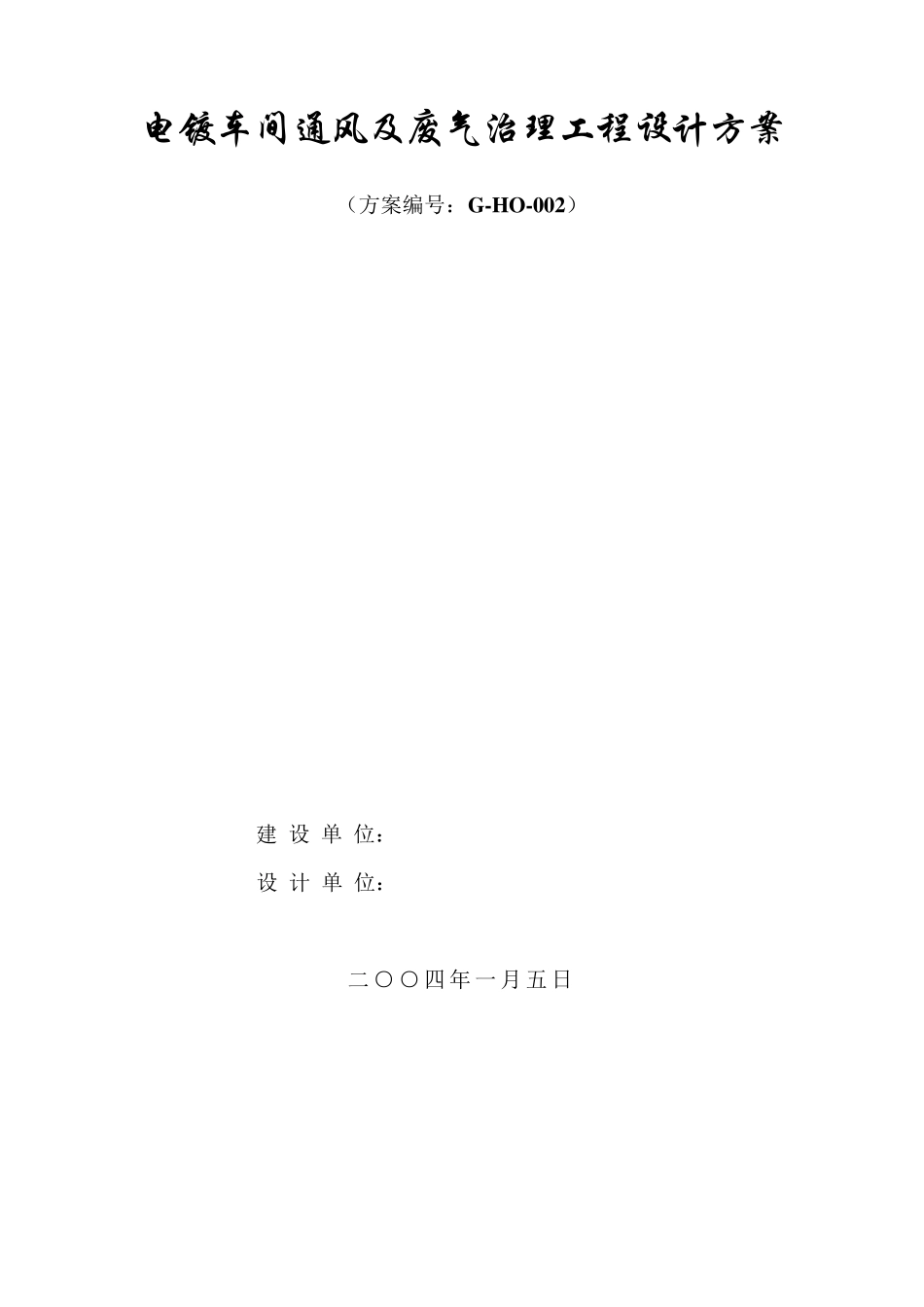

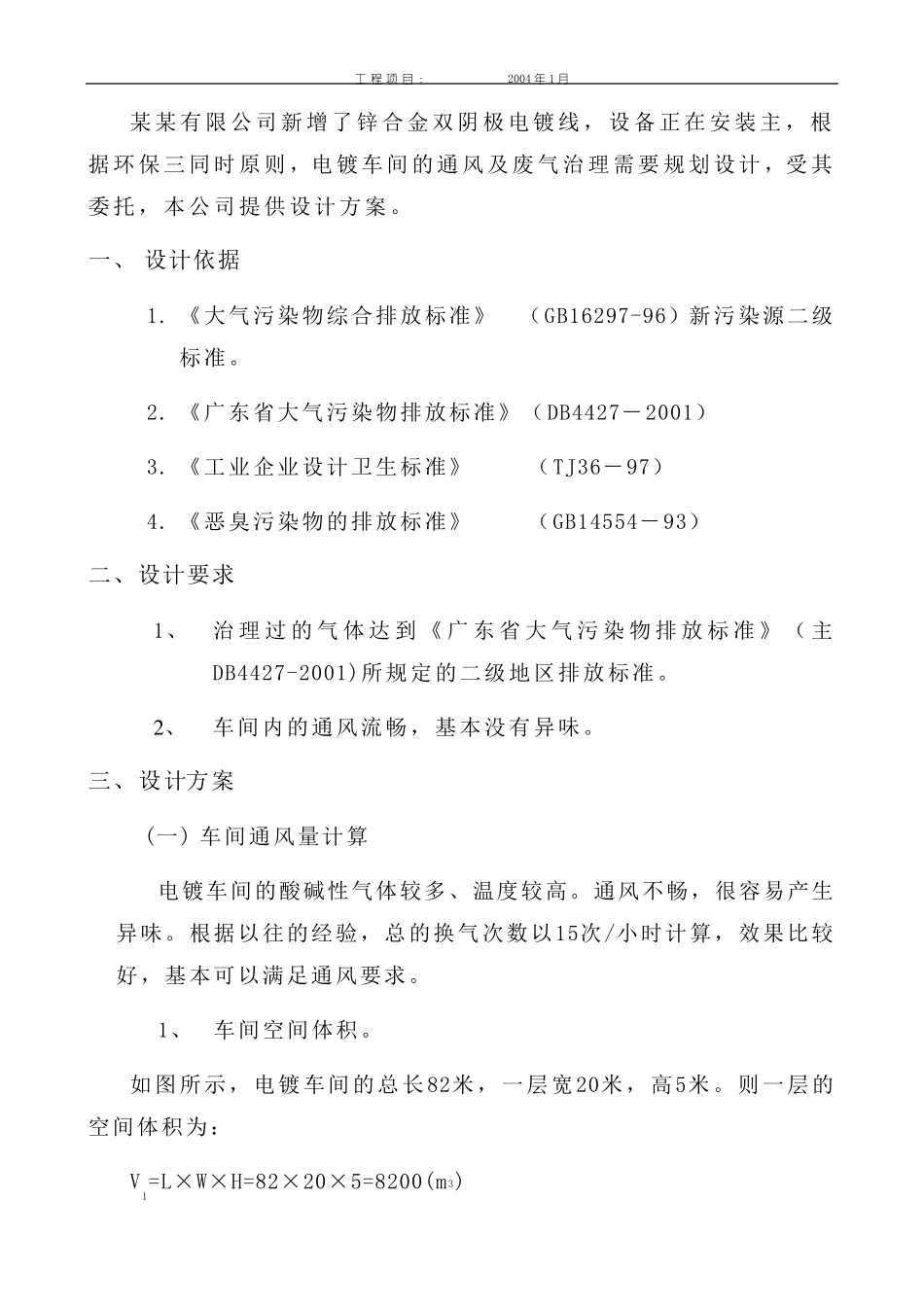

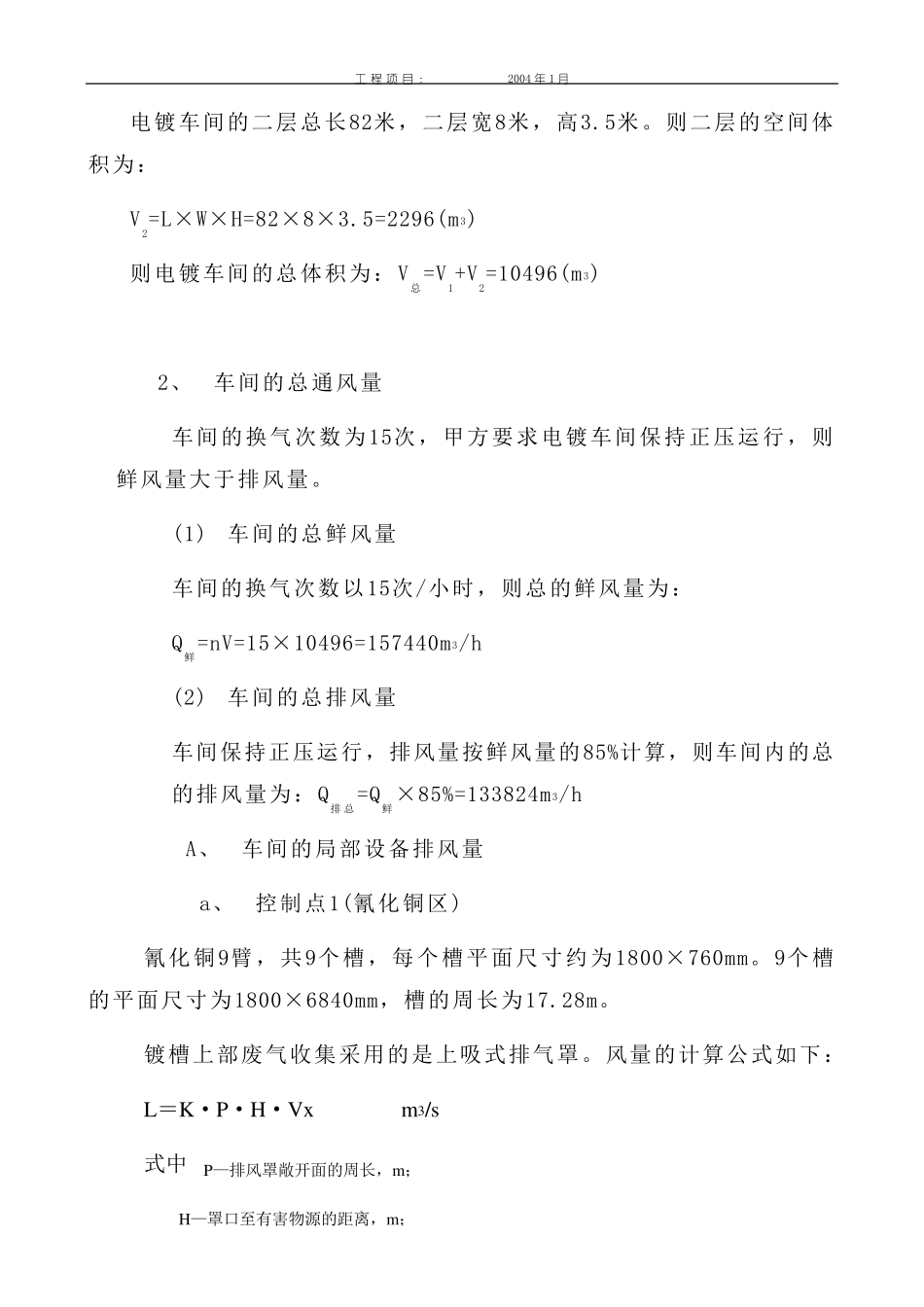

电镀车间通风及废气治理工程设计方案 （方案编号：G -H O -002） 建 设 单 位： 设 计 单 位： 二○ ○ 四 年 一 月 五 日 工 程 项 目 ： 2004 年 1 月 某 某 有 限 公 司 新 增 了 锌 合 金 双 阴 极 电 镀 线 ， 设 备 正 在 安 装 主 ， 根据 环 保 三 同 时 原 则 ， 电 镀 车 间 的 通 风 及 废 气 治 理 需 要 规 划 设 计 ， 受 其委 托 ， 本 公 司 提 供 设 计 方 案 。 一 、 设 计 依 据 1. 《 大 气 污 染 物 综 合 排 放 标 准 》 （ GB16297-96） 新 污 染 源 二 级标 准 。 2. 《 广 东 省 大 气 污 染 物 排 放 标 准 》 （ DB4427－ 2001） 3. 《 工 业 企 业 设 计 卫 生 标 准 》 （ TJ36－ 97） 4. 《 恶 臭 污 染 物 的 排 放 标 准 》 （ GB14554－ 93） 二 、 设 计 要 求 1、 治 理 过 的 气 体 达 到 《 广 东 省 大 气 污 染 物 排 放 标 准 》 （ 主DB4427-2001)所 规 定 的 二 级 地 区 排 放 标 准 。 2 、 车 间 内 的 通 风 流 畅 ， 基 本 没 有 异 味 。 三 、 设 计 方 案 (一 ) 车 间 通 风 量 计 算 电 镀 车 间 的 酸 碱 性 气 体 较 多 、 温 度 较 高 。 通 风 不 畅 ， 很 容 易 产 生异 味 。 根 据 以 往 的 经 验 ， 总 的 换 气 次 数 以 15次 /小时 计 算 ， 效果比较好， 基 本 可以 满足通 风 要 求 。 1、 车 间 空间 体 积。 如图所 示， 电 镀 车 间 的 总 长82米， 一 层宽20米， 高 5米。 则 一 层的空间 体 积为： V1=L×W×H=82×20×5=8200(m3) 工 程 项 目 ： 2004 年 1 月 电镀车间的二层总长82米，二层宽8米，高3.5米。则二层的空间体积为： V2=L×W×H=82×8×3.5=2296(m3) 则电镀车间的总体积为：V总=V1+V2=10496(m3) 2、 车间的总通风量 车间的换气次数为15次，甲方要求电镀车间保持正压运行，则鲜风量大于排风量。 (1) 车间的总鲜风量 车间的换气次数以15次/小时，则总的鲜风量为： Q鲜=nV=15×10496=157440m3/h (2) 车间的总排风量 车间保持正压运行，排风量按鲜风量的85%计算，则车间内的总...
