康美无菌灌装机详细说明

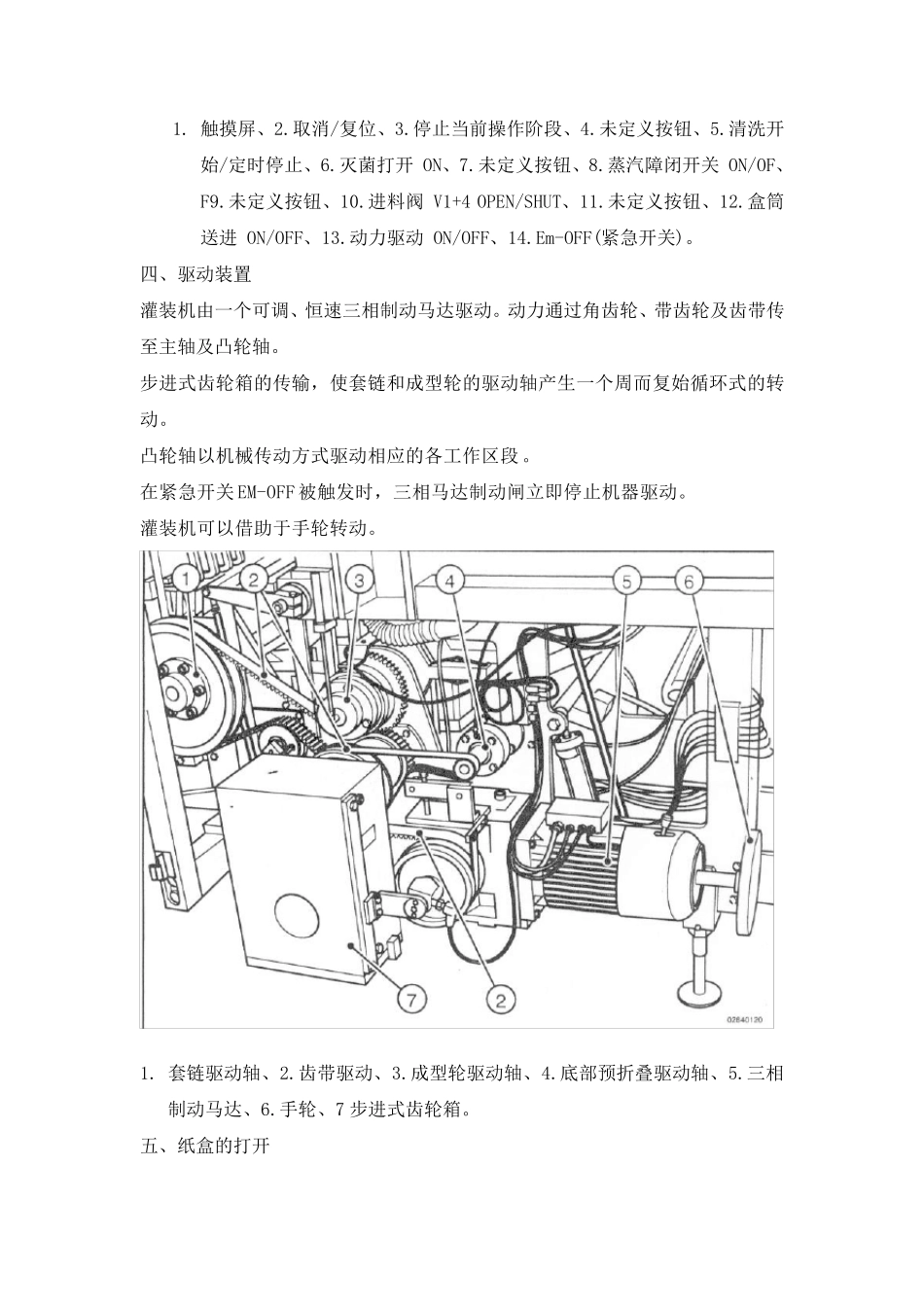

康 美 线 相 关 培 训 一、基本构造： 1.成型轮的开关柜、2.冷却单元、3.纸盒仓、4．底部加热、5. 底部折叠、6. 成型轮、7. 盒筒的送进 (抽吸及送进器)、8．底部加压、9 ．传送站、10．顶部预折叠、11. H2O2纸盒灭菌、12．H2O2排放、13. 干燥区、14. 灌装站、15. 套链、16. 蒸汽喷射、17. 顶部密封、18. 顶部成型站、19. 排包器、20. 星形轮、21. 电柜，机器尾部、22. 操作单元、23. 电柜, 阀组、24. 压力计和控制器、25. 低压清洗设备、26. 阀组、27. H2O2 定量系统、28. 无菌过滤器(主过滤器)、29. 压力指示器、30. 无菌空气扇、31. 无菌空气瓣、32. 预过滤器、33. 节流阀瓣、34. 排气扇 二、纸盒走向流程图 1 .纸盒的送进 9 .灭菌，干燥，灌装 2 .纸盒筒打开并送进 1 0 .顶部密封 3 .推纸盒入成型杆 1 1 .顶部成型 4 .底部活化 1 2 .排包 5 .底部折叠 1 3 .传送到输出传送带，纸盒竖立 6 .底部加压密封 1 4 .输出传送带 7 .传输区 8 .顶部预折叠 三、屏幕按钮 1. 触摸屏、2.取消/复位、3.停止当前操作阶段、4.未定义按钮、5.清洗开始/定时停止、6.灭菌打开 ON、7.未定义按钮、8.蒸汽障闭开关 ON/OF、F9.未定义按钮、10.进料阀 V1+4 OPEN/SHUT、11.未定义按钮、12.盒筒送进 ON/OFF、13.动力驱动 ON/OFF、14.Em-OFF(紧急开关)。 四、驱动装置 灌装机由一个可调、恒速三相制动马达驱动。动力通过角齿轮、带齿轮及齿带传至主轴及凸轮轴。 步进式齿轮箱的传输，使套链和成型轮的驱动轴产生一个周而复始循环式的转动。 凸轮轴以机械传动方式驱动相应的各工作区段 。 在紧急开关 EM-OFF 被触发时，三相马达制动闸立即停止机器驱动。 灌装机可以借助于手轮转动。 1. 套链驱动轴、2.齿带驱动、3.成型轮驱动轴、4.底部预折叠驱动轴、5.三相制动马达、6.手轮、7 步进式齿轮箱。 五、纸盒的打开 纸盒仓 1 抽吸器 2 打开盒筒的扇块 3 送进器 1.纸盒筒 2.推进器 3.导引杆 为了使用绳子拉动的推进器易于滑动，绳子的折返滑轮由气动的活塞推杆脉动地振动。 纸盒抽取 1.盒筒、2.抽吸轨及抽吸头、3.打开扇块、4.盒筒夹持件、5.成型杆 纸盒被抽吸杯抽出纸盒仓、打开成方框形, 然后被推上成型杆。 真空泵提供抽取器抽吸力。 在盒筒张开的过程中，抽吸轨使其沿着反时针旋转 90 度。在此阶段，盒筒沿着打开 扇块滑行并打开呈方框形，盒筒停在打开...
