建筑工程测量实习报告

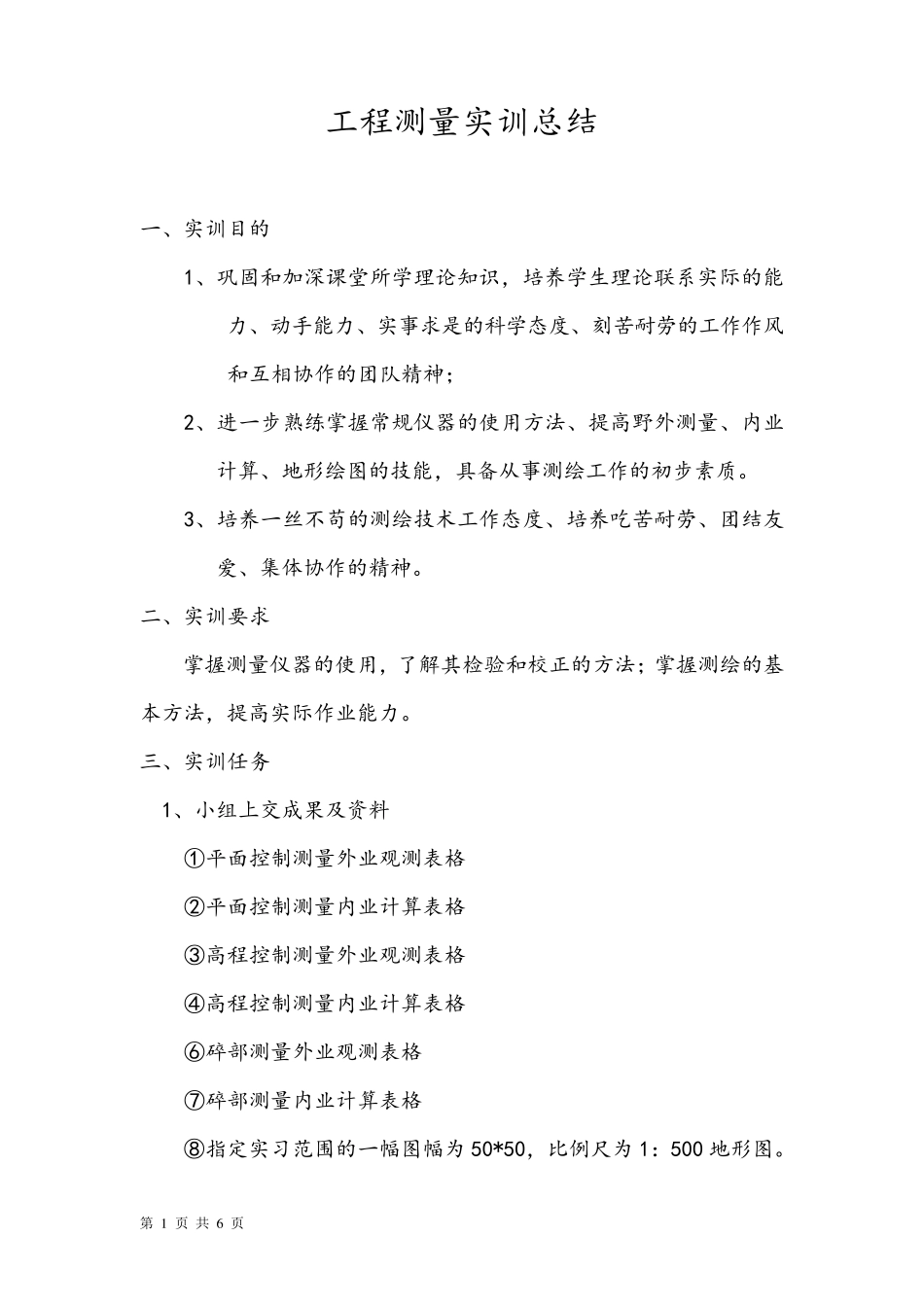

建筑工程测量实习报告_第1页
1/6
建筑工程测量实习报告_第2页
2/6
建筑工程测量实习报告_第3页
3/6
第 1 页 共 6 页 工程测量实训总结 一、实训目的 1、巩固和加深课堂所学理论知识,培养学生理论联系实际的能力、动手能力、实事求是的科学态度、刻苦耐劳的工作作风和互相协作的团队精神; 2、进一步熟练掌握常规仪器的使用方法、提高野外测量、内业计算、地形绘图的技能,具备从事测绘工作的初步素质。 3、培养一丝不苟的测绘技术工作态度、培养吃苦耐劳、团结友爱、集体协作的精神。 二、实训要求 掌握测量仪器的使用,了解其检验和校正的方法;掌握测绘的基本方法,提高实际作业能力。 三、实训任务 1、小组上交成果及资料 ①平面控制测量外业观测表格 ②平面控制测量内业计算表格 ③高程控制测量外业观测表格 ④高程控制测量内业计算表格 ⑥碎部测量外业观测表格 ⑦碎部测量内业计算表格 ⑧指定实习范围的一幅图幅为 50*50,比例尺为 1:500 地形图。 第 2 页 共 6 页 2、个人上交成果及资料 ①实训报告(总结) 高程控制测量 一、 仪器:水准仪 二、 方法:四等水准测量 三、 水准仪的使用 ①安置水准仪 打开三角架使其高度适中。目估使架头大致水平。取出仪器置于三角架头上,将其用连接螺旋固定。将仪器置于两点之间。 ②粗略整平 先用双手同时内或外转动一对脚螺旋,这时气泡未居中而位于脚螺旋之间,再转动另一只脚螺旋使其居中。 ③瞄准水准尺 a.在瞄准水准尺之前,先进行目镜对光,使十字丝成像清晰。 b.松开制动螺旋,转动望远镜,用望远镜筒上的照门和准星瞄准水准尺,拧紧制动螺旋。 c. 转动物镜对光螺旋进行对光,使尺子的影像清晰,并转动微动螺旋,使竖丝对准水准尺。 d.消除视差为了检验对光质量,可用眼睛在目镜后上下微微晃动,若发现十字丝与目标影像有相对移动,则须重新进行对光,直到眼睛上下移动而水准尺上读数不 变 为止 . 第 3 页 共 6 页 ④精确整平、读数 眼睛通过位于目镜左方的符合气泡观测窗看水准管气泡,右手转动微倾螺旋,使气泡两端的像吻合,即表示水准仪的视准轴已精确水平。这时,即可用十字丝的中丝在尺上读数。 平面控制测量 水平角测量 1.经纬仪的安置 经纬仪的安置,包括对中和整平两个内容 安置方法: ①用三角架架腿对中 使架头大致水平,架头中心大致对准测站标志,先在适当位置踩实一条架腿,两手分别握另外两条架腿,在移动架腿的同时,从光学对中器的目镜中观察,使对中器的十字丝中心对准测站标志为止。 ②用三角架腿粗平...
