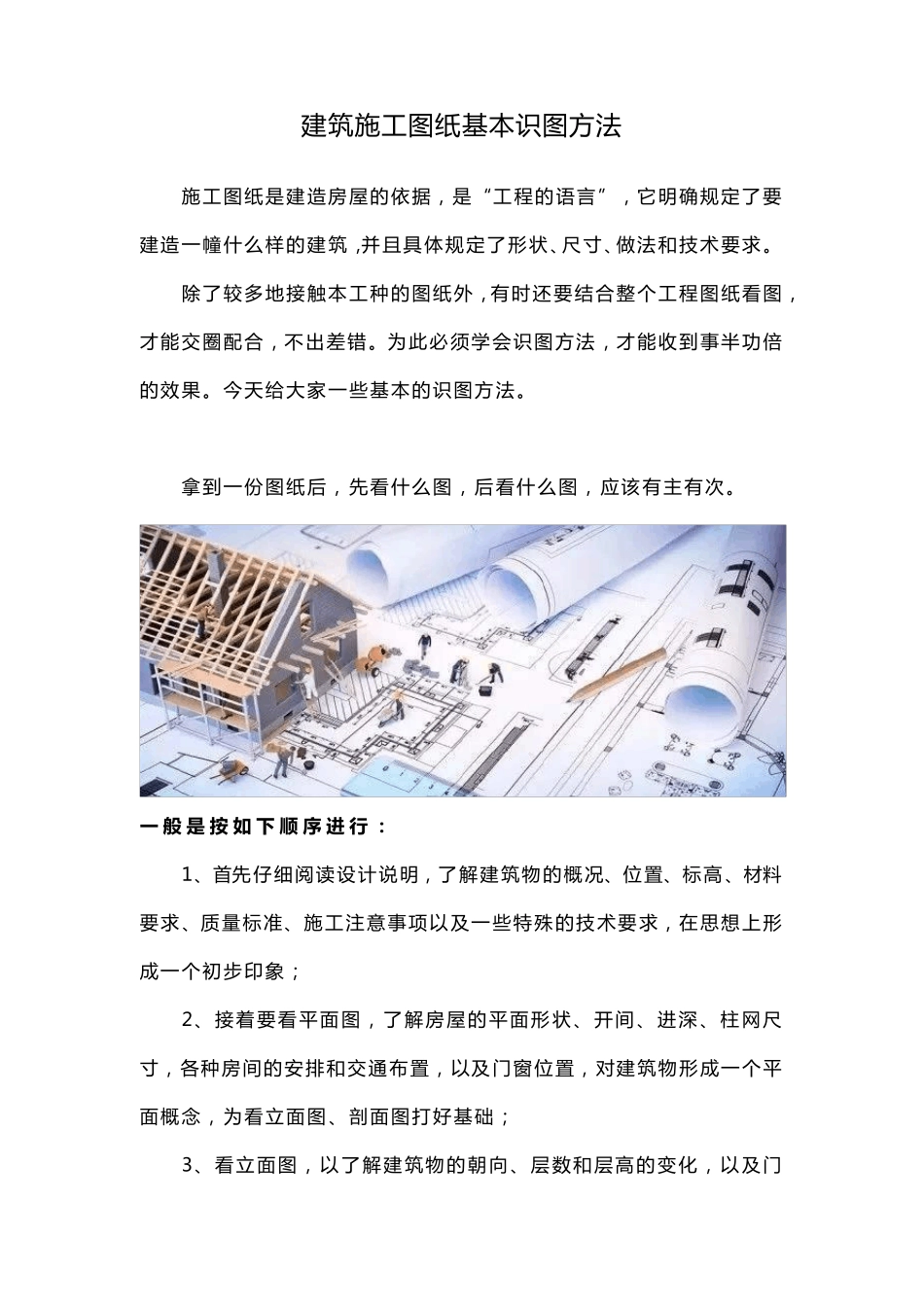

建 筑 施 工 图纸基本识图方法 施 工 图 纸 是 建 造 房 屋 的 依 据 ， 是 “工 程的 语言”， 它明确规定了要建 造 一幢什么样的 建 筑， 并且具体规定了形状、尺寸、做法和技术要求。 除了较多地接触本工 种的 图 纸 外， 有时还要结合整个工 程图 纸 看图 ，才能交圈配合， 不出差错。为此必须学会识图 方法， 才能收到事半功倍的 效果。今天给大家一些基本的 识图 方法。 拿到一份图 纸 后， 先看什么图 ， 后看什么图 ， 应该有主有次。 一 般 是 按 如 下 顺 序 进 行 ： 1、首先仔细阅读设计说明， 了解建 筑物的 概况、位置、标高、材料要求、质量标准、施 工 注意事项以 及 一些特 殊 的 技术要求， 在 思 想 上 形成 一个初 步 印 象 ； 2、接着 要看平 面 图 ， 了解房 屋 的 平 面 形状、开 间 、进 深 、柱 网 尺寸， 各 种房 间 的 安 排 和交通 布 置， 以 及 门 窗 位置， 对 建 筑物形成 一个平面 概念 ， 为看立面 图 、剖面 图 打好基础； 3、看立面 图 ， 以 了解建 筑物的 朝向、层数和层高的 变化， 以 及 门窗 、 外 装 饰 的 要 求 等 ； 4、 看 剖 面 图 ， 以 大 体 了 解 剖 面 部 分 的 各 部 位 标 高 变 化 和 室 内 情 况 ； 5、 最 后 看 结 构 图 ， 以 了 解 平 面 图 、 立 面 图 、 剖 面 图 等 建 筑 图 与 结 构图 之 间 的 关 系 ， 加 深 对 整 个 工 程 的 理 解 ； 6、 另 外 ， 还 必 须 根 据 平 面 图 、 立 面 图 、 剖 面 图 等 中 的 索 引 符 号 ， 详细 阅 读 所 指 的 大 样 图 或 节 点 图 ， 做 到 粗 细 结 合 ， 大 小 交 圈 。 只 有 循 序 渐 进 ， 才 能 理 解 设 计 意 图 ， 看 懂 设 计 图 纸 ， 也 就 是 说 一 般应 做 到 “先看 说 明后 看 图 ； 顺序 最 好为平 、 立 、 剖 ； 查对 节 点 和 大 样 ；建 筑 结 构 对 照读 ”， 这样 才 能 收到 事半功倍的 效果。 内 容建 筑 工 程 虽然各 式各 样 ， 但都是 通过各 部 分 尺 寸 的 改 变 而 出 现各 种 不 同 的 造 型 和 效果。...
