建筑施工图识图训练(很好很实用)

建筑施工图识图训练(很好很实用)_第1页
1/8

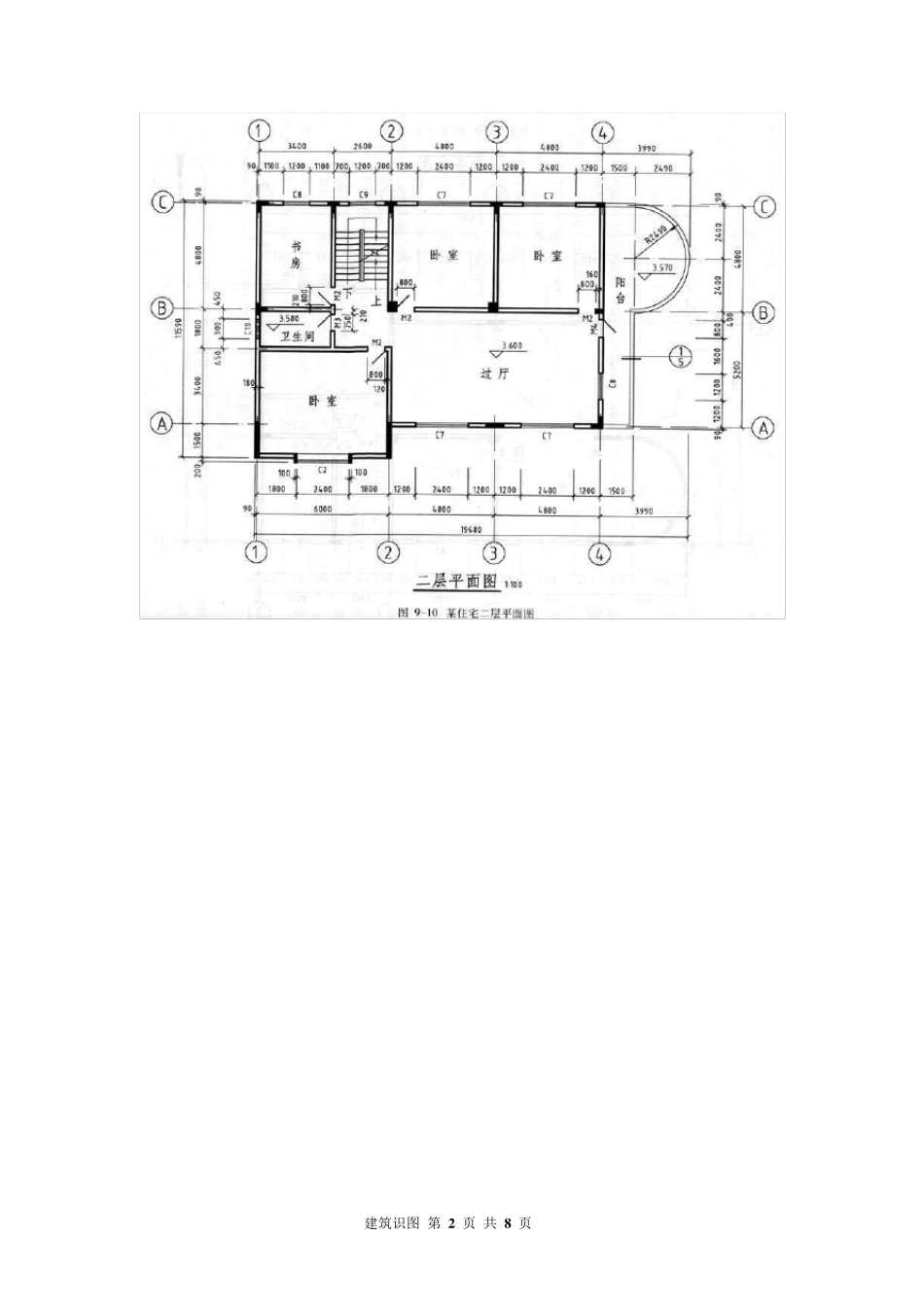

建筑施工图识图训练(很好很实用)_第2页
2/8

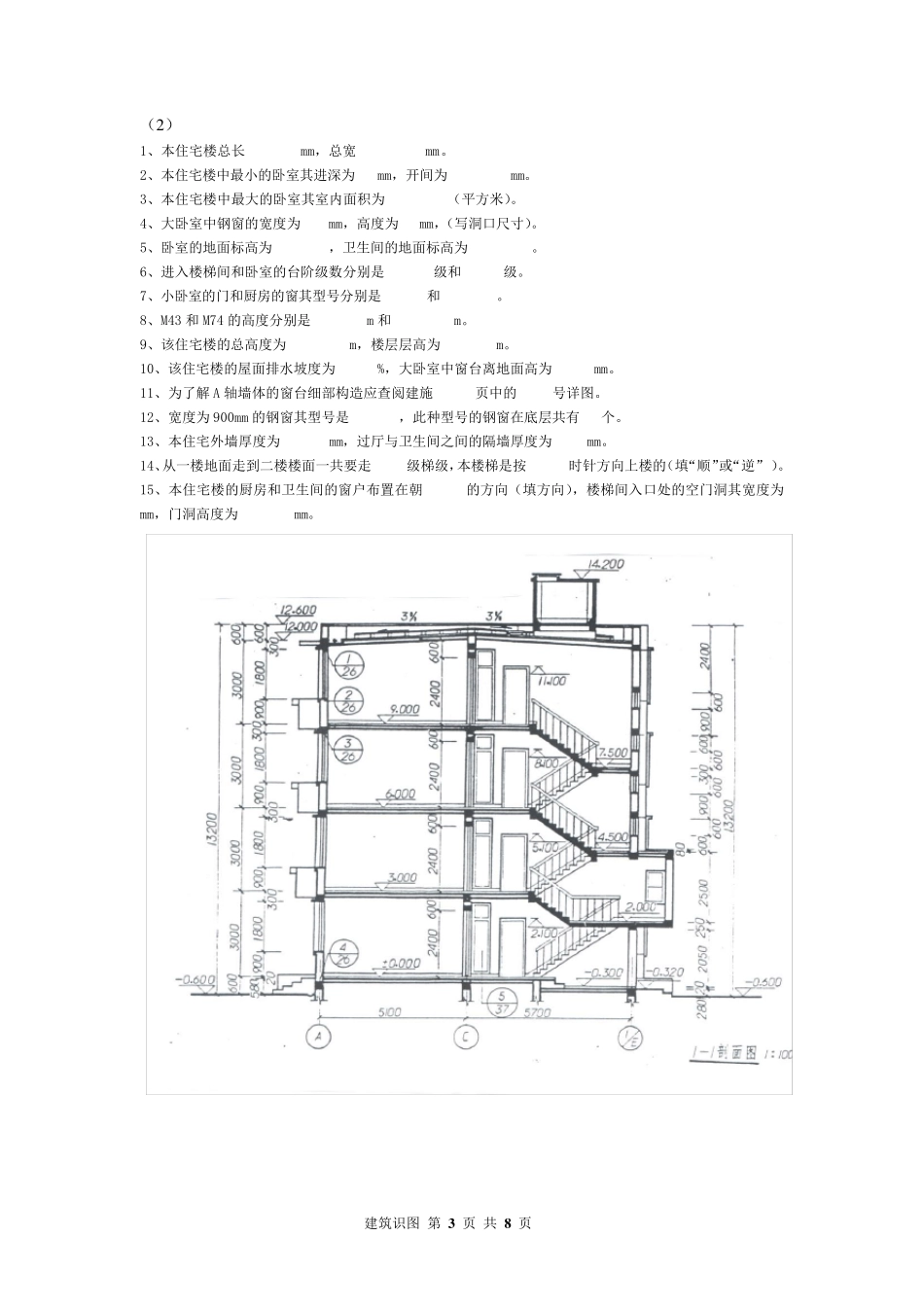

建筑施工图识图训练(很好很实用)_第3页
3/8
建筑识图 第 1 页 共 8 页 识读以下建筑施工图并做下列填空: (1 ) 1、本层总长 mm,总宽为 mm。 2、图中被剖切到的墙(柱)用 线表示。 3、C-3 宽为 mm,M-2 宽为 mm。 4、承重外墙厚为 mm。 5、阳台挑出墙外 mm。 6、标高3.600 表示高出底层地面 mm。 7、首层平面图中C-4 数量为 樘。 8、1—1 剖面投射方向为 。 建筑识图 第 2 页 共 8 页 建筑识图 第 3 页 共 8 页 (2 ) 1、本住宅楼总长 mm,总宽 mm。 2、本住宅楼中最小的卧室其进深为 mm,开间为 mm。 3、本住宅楼中最大的卧室其室内面积为 (平方米)。 4、大卧室中钢窗的宽度为 mm,高度为 mm,(写洞口尺寸)。 5、卧室的地面标高为 ,卫生间的地面标高为 。 6、进入楼梯间和卧室的台阶级数分别是 级和 级。 7、小卧室的门和厨房的窗其型号分别是 和 。 8、M43 和M74 的高度分别是 m 和 m。 9、该住宅楼的总高度为 m,楼层层高为 m。 10、该住宅楼的屋面排水坡度为 %,大卧室中窗台离地面高为 mm。 11、为了解A 轴墙体的窗台细部构造应查阅建施 页中的 号详图。 12、宽度为900mm 的钢窗其型号是 ,此种型号的钢窗在底层共有 个。 13、本住宅外墙厚度为 mm,过厅与卫生间之间的隔墙厚度为 mm。 14、从一楼地面走到二楼楼面一共要走 级梯级,本楼梯是按 时针方向上楼的(填“顺”或“逆” )。 15、本住宅楼的厨房和卫生间的窗户布置在朝 的方向(填方向),楼梯间入口处的空门洞其宽度为 mm,门洞高度为 mm。 建筑识图 第 4 页 共 8 页 建筑识图 第 5 页 共 8 页 (3) 1、补全该施工图纵横向的轴线编号。 2、该工程的建筑平面图为 平面图,有一处室外踏步,共 级。 3、该工程图主出入口朝向为 ,室内外高差 m 。 4、该工程图中横向轴线编号自左到右是 轴到 轴;纵向轴线编号自下而上是 轴到 轴。 5、该工程东西向总长 m ,南北向总长 m 。 6、底层餐厅地面标高 m ,室外标高为 m 。 7、该工程的 1#卫生间内卫生洁具有 和 。 8、该平面图有一处尺寸标注错误,位置在 轴间,即 的宽度应标注为 1200m m 。 9、车库入口大门的坡道长度 m ,坡度是 。 10、该工程的室内楼梯每级的踏面宽 m m ,踢面高度为 m m 。 11、该工程的佣人房间的开间为 m m ,进深为 m m 。 建筑识图 第 6 页 共 8 页 (4) 1、...
