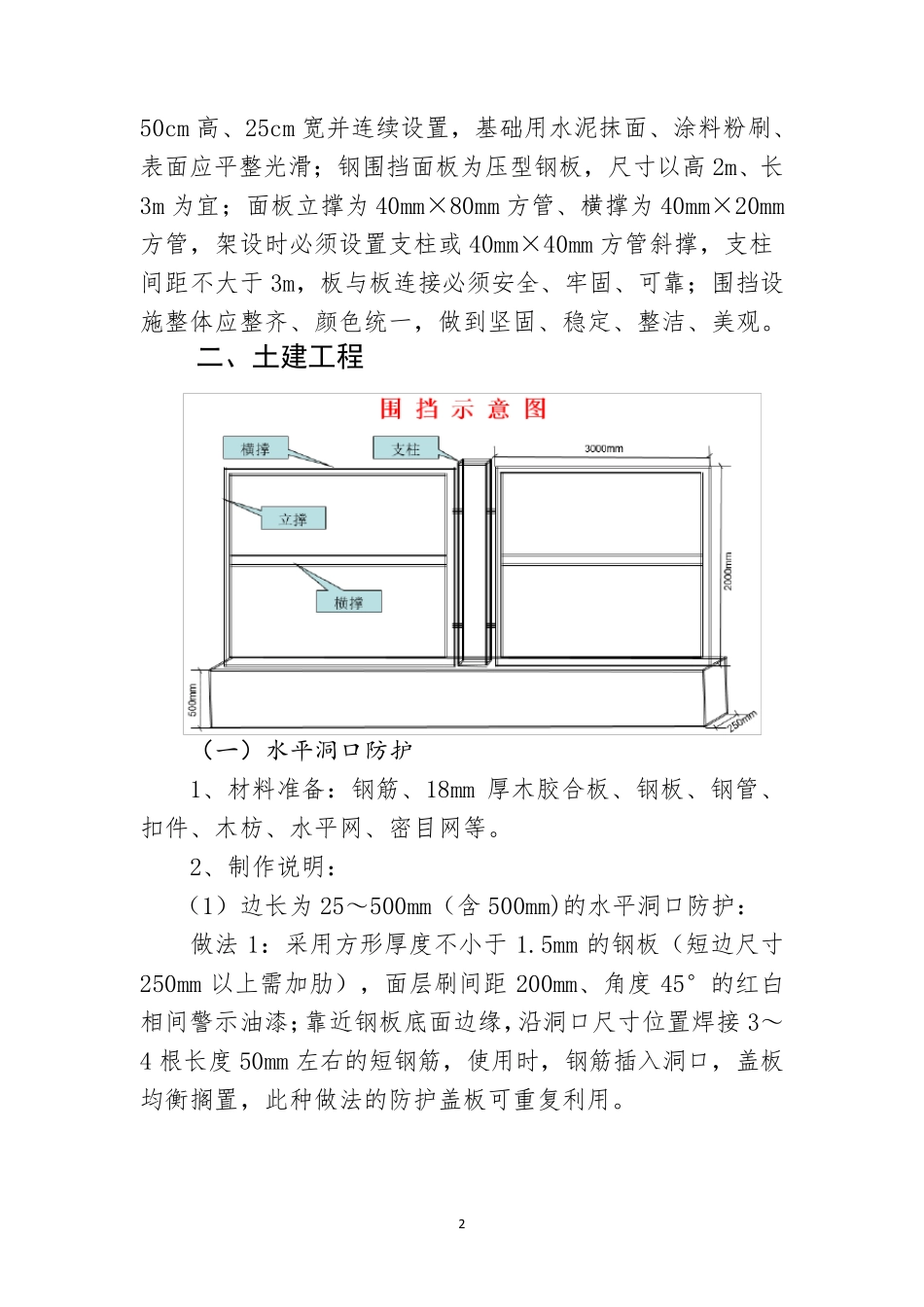

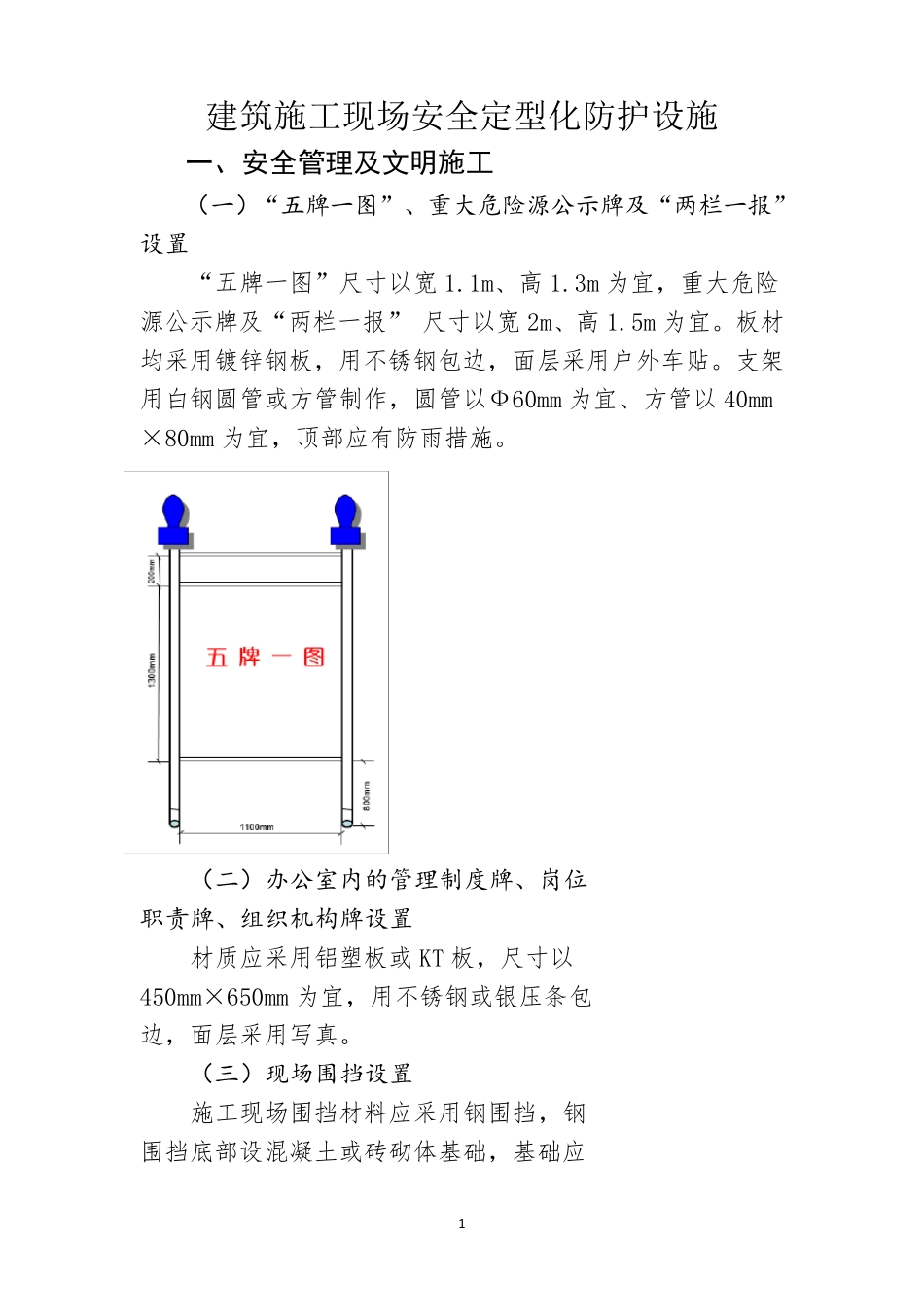

1 建筑施工现场安全定型化防护设施 一、安全管理及文明施工 (一)“五牌一图”、重大危险源公示牌及“两栏一报”设置 “五牌一图”尺寸以宽1.1m、高1.3m 为宜,重大危险源公示牌及“两栏一报” 尺寸以宽2m、高1.5m 为宜。板材均采用镀锌钢板,用不锈钢包边,面层采用户外车贴。支架用白钢圆管或方管制作,圆管以Ф60mm 为宜、方管以40mm×80mm 为宜,顶部应有防雨措施。 (二)办公室内的管理制度牌、岗位职责牌、组织机构牌设置 材质应采用铝塑板或KT 板,尺寸以450mm×650mm 为宜,用不锈钢或银压条包边,面层采用写真。 (三)现场围挡设置 施工现场围挡材料应采用钢围挡,钢围挡底部设混凝土或砖砌体基础,基础应 2 50cm 高、25cm 宽并连续设置,基础用水泥抹面、涂料粉刷、表面应平整光滑;钢围挡面板为压型钢板,尺寸以高2m、长3m 为宜;面板立撑为40mm×80mm 方管、横撑为40mm×20mm方管,架设时必须设置支柱或40mm×40mm 方管斜撑,支柱间距不大于3m,板与板连接必须安全、牢固、可靠;围挡设施整体应整齐、颜色统一,做到坚固、稳定、整洁、美观。 二、土建工程 (一)水平洞口防护 1、材料准备:钢筋、18mm 厚木胶合板、钢板、钢管、扣件、木枋、水平网、密目网等。 2、制作说明: (1)边长为25~500mm(含500mm)的水平洞口防护: 做法1:采用方形厚度不小于1.5mm 的钢板(短边尺寸250mm 以上需加肋),面层刷间距200mm、角度45°的红白相间警示油漆;靠近钢板底面边缘,沿洞口尺寸位置焊接3~4 根长度50mm 左右的短钢筋,使用时,钢筋插入洞口,盖板均衡搁置,此种做法的防护盖板可重复利用。 3 做法2:放线孔等需要经常使用的预留洞口,可使用钢筋焊接成矩形钢框,钢框嵌固在洞口边缘,钢框空隙水平插入18mm 厚木胶合板或厚度不小于1.5mm 的冷轧钢板,钢框底部内侧应焊接支撑盖板钢筋和起固定钢框作用的短钢筋,使整体呈抽屉状,板面层刷间距200mm 角度45°的红白相间警示油漆。 (2)边长为 500~1500mm(含 1500mm)的水平洞口防护: 做法1:洞口上部铺木枋(立放),间距不大于400mm,上盖18mm 厚木胶合板用铁钉钉牢,木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严,面层刷间距 200mm 角度45°的红白相间警示油漆,防护盖板应与楼面有固定措施;洞口外侧设封闭防护栏杆,防护栏杆上挂设警示标牌。 4 断面图 示意图 做法2:采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格...
