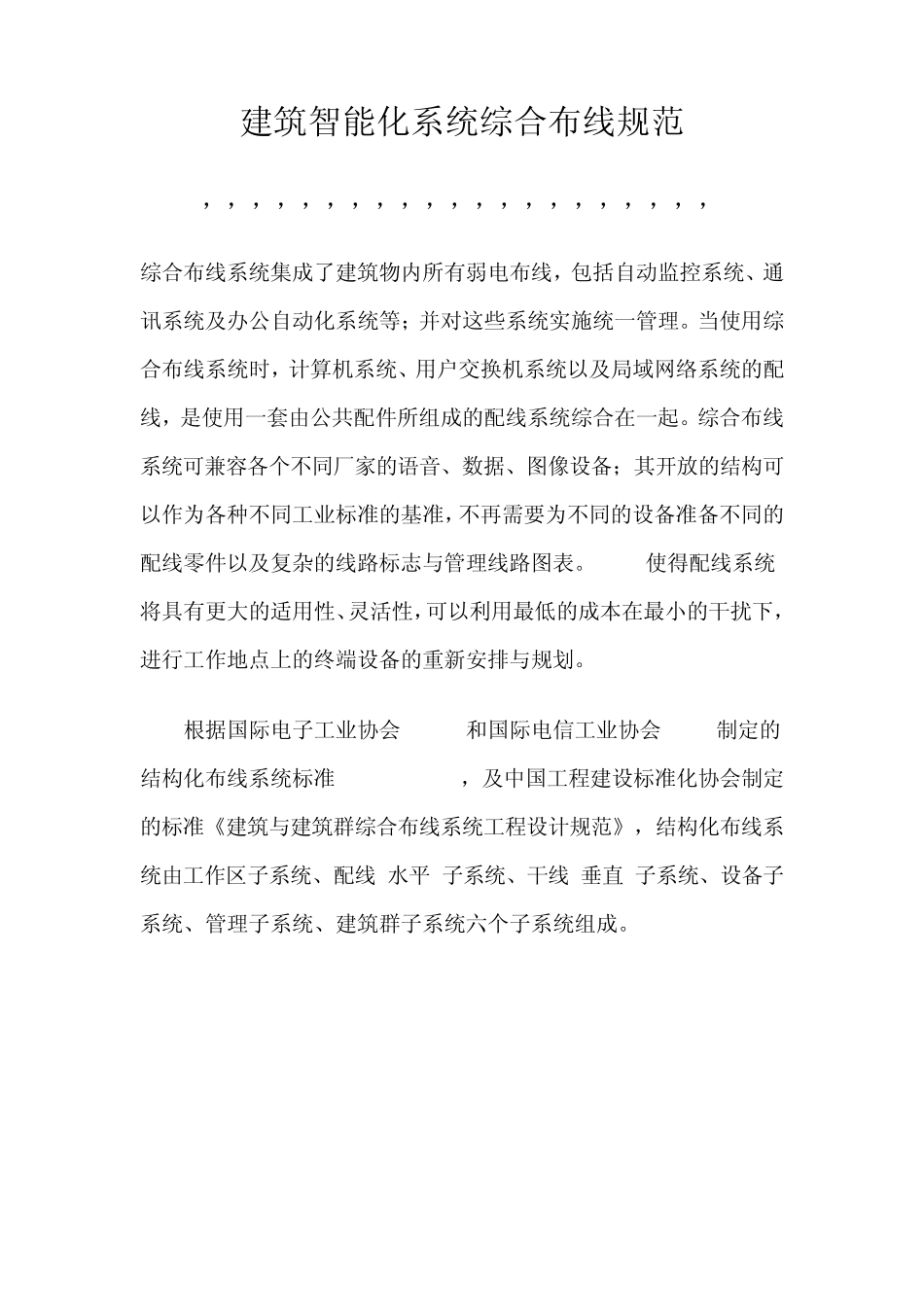

建筑智能化系统综合布线规范 ，，，，，，，，，，，，，，，，，，，，， 综合布线系统集成了建筑物内所有弱电布线，包括自动监控系统、通讯系统及办公自动化系统等；并对这些系统实施统一管理。当使用综合布线系统时，计算机系统、用户交换机系统以及局域网络系统的配线，是使用一套由公共配件所组成的配线系统综合在一起。综合布线系统可兼容各个不同厂家的语音、数据、图像设备；其开放的结构可以作为各种不同工业标准的基准，不再需要为不同的设备准备不同的配线零件以及复杂的线路标志与管理线路图表。 GCS使得配线系统将具有更大的适用性、灵活性，可以利用最低的成本在最小的干扰下，进行工作地点上的终端设备的重新安排与规划。 根据国际电子工业协会 (EIA)和国际电信工业协会(TIA)制定的结构化布线系统标准 EIA/TIA568A，及中国工程建设标准化协会制定的标准《建筑与建筑群综合布线系统工程设计规范》，结构化布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备子系统、管理子系统、建筑群子系统六个子系统组成。 1、系统结构设计 一般大厦布线系统采用光纤 -UTP铜缆混合方案。考虑到楼群的结构及多模光缆、双绞线支持的最远距离，设立计算机中心机房，在其它大楼各设 1个楼宇配线间。楼群配线间与楼宇配线间的数据主干系统采用六芯室外多模光缆连接，可支持从传统以太网、令牌环网、100Mb/s快速以太网、FDDI，622Mb/s ATM、千兆位高速以太网等多种应用，水平子系统布线采用超五类非屏蔽双绞线，可支持高达622Mbps ATM和 550MHz带宽图像应用，能更有效地减低串音干扰，使语音、数据及图像传输更清晰、更有效。 2、工作区子系统 工作区子系统为用户提供一个满足高速数据传输的标准信息出口，并实现了信息口与设备终端的匹配、连接。该部分主要包括跳线、软线等非有源器件，其数据部分采用（ RJ45-RJ45）超五类压接跳线，每个信息插座应可支持如下的终端设备：数据通信、语音通信、图像传输等。 3、水平（配线）子系统 水平（配线）子系统由信息插座、信息插座至楼层配线设备的电缆或光缆、楼层配线设备和跳线组成。信息插座均为 RJ-45制式。每一条数据水平双绞线的长度均不应超过 90米。水平双绞线布线从房间内的信息点引出并布到相应的楼宇配线柜内。整个布线为星型拓扑结构连接方式。其敷设采用PVC线槽安装。 4、管理子系统 管理应对设备间、交界间和工作区的配线设备、线缆、信息插座等设施，按...
