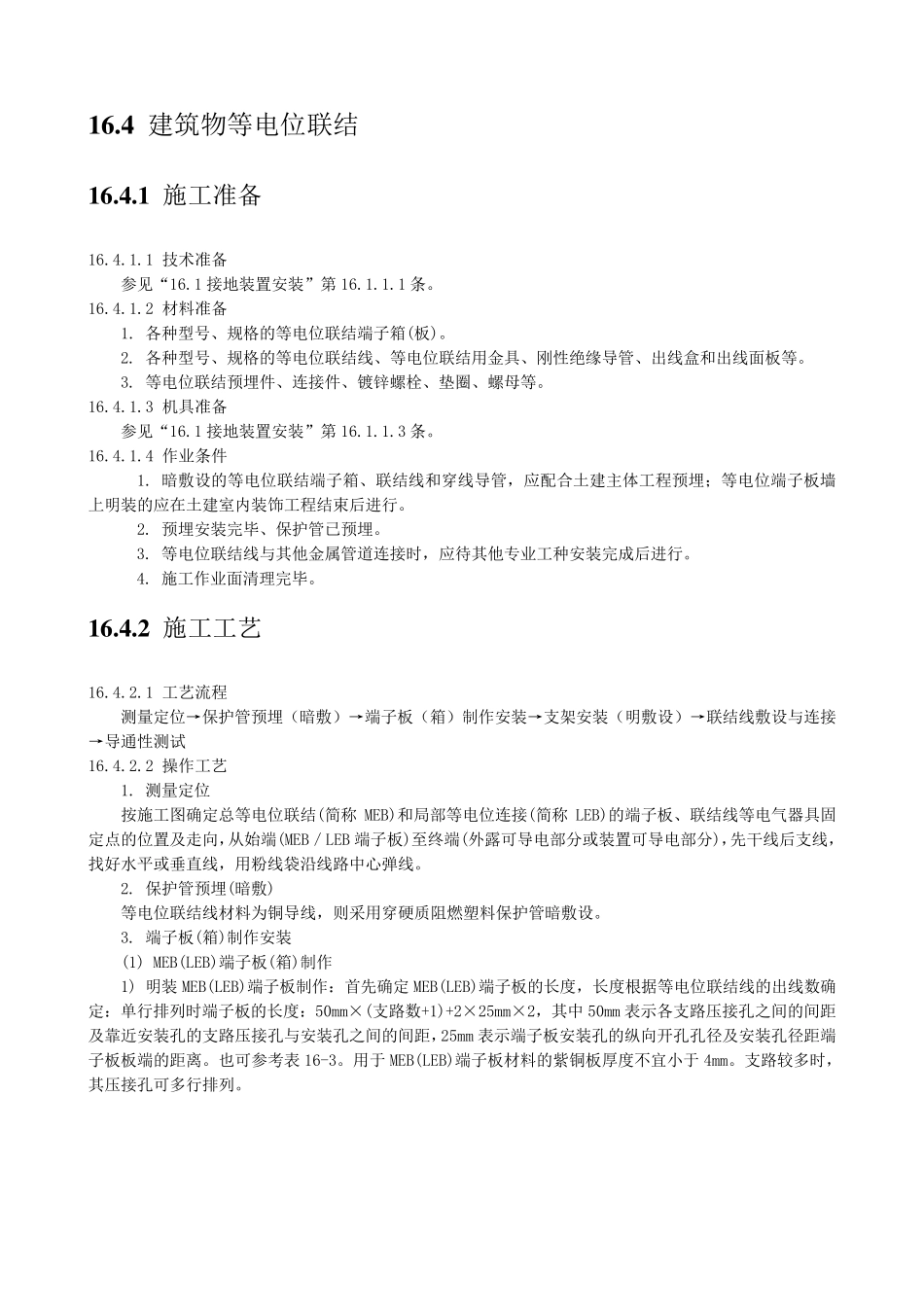

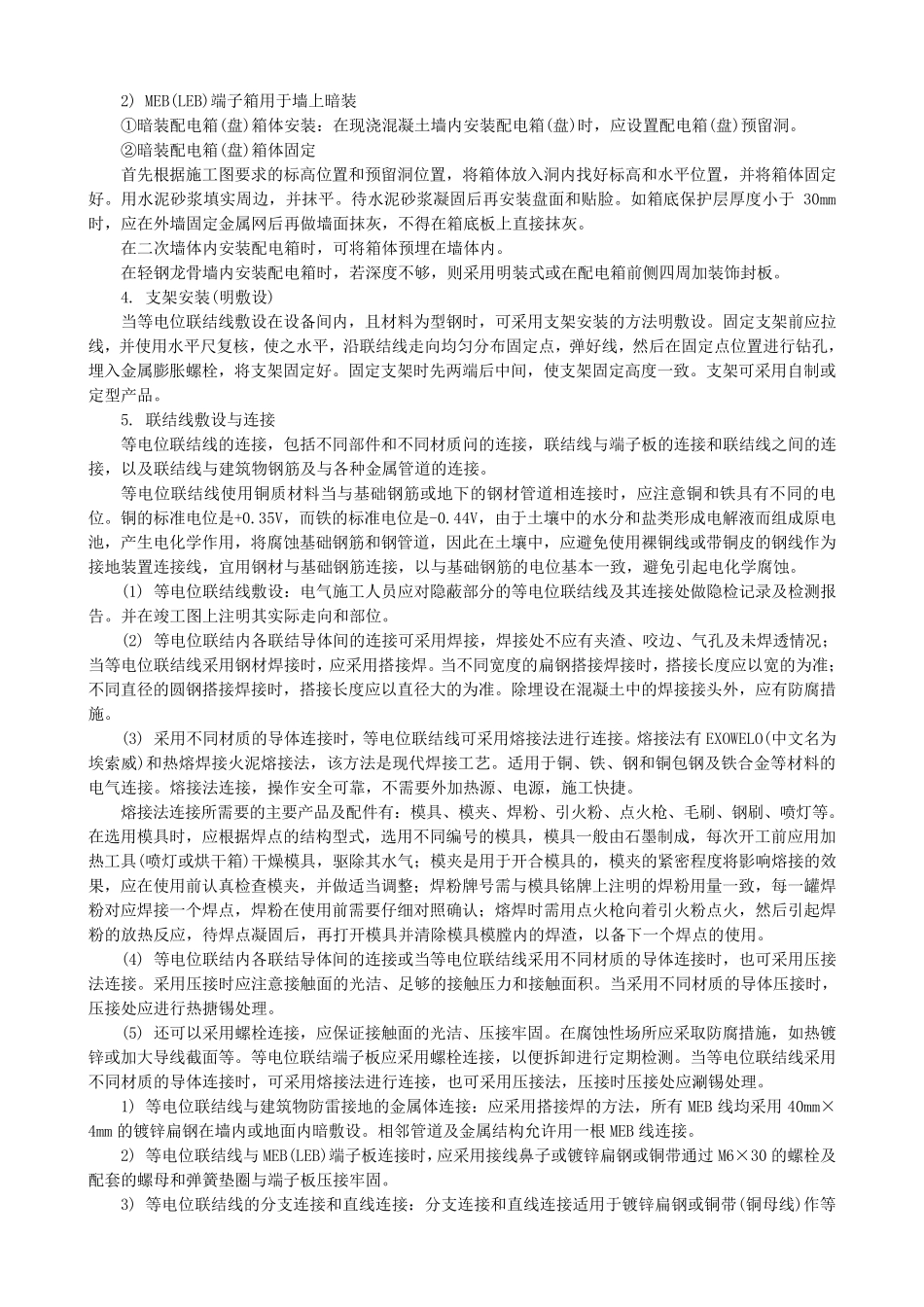

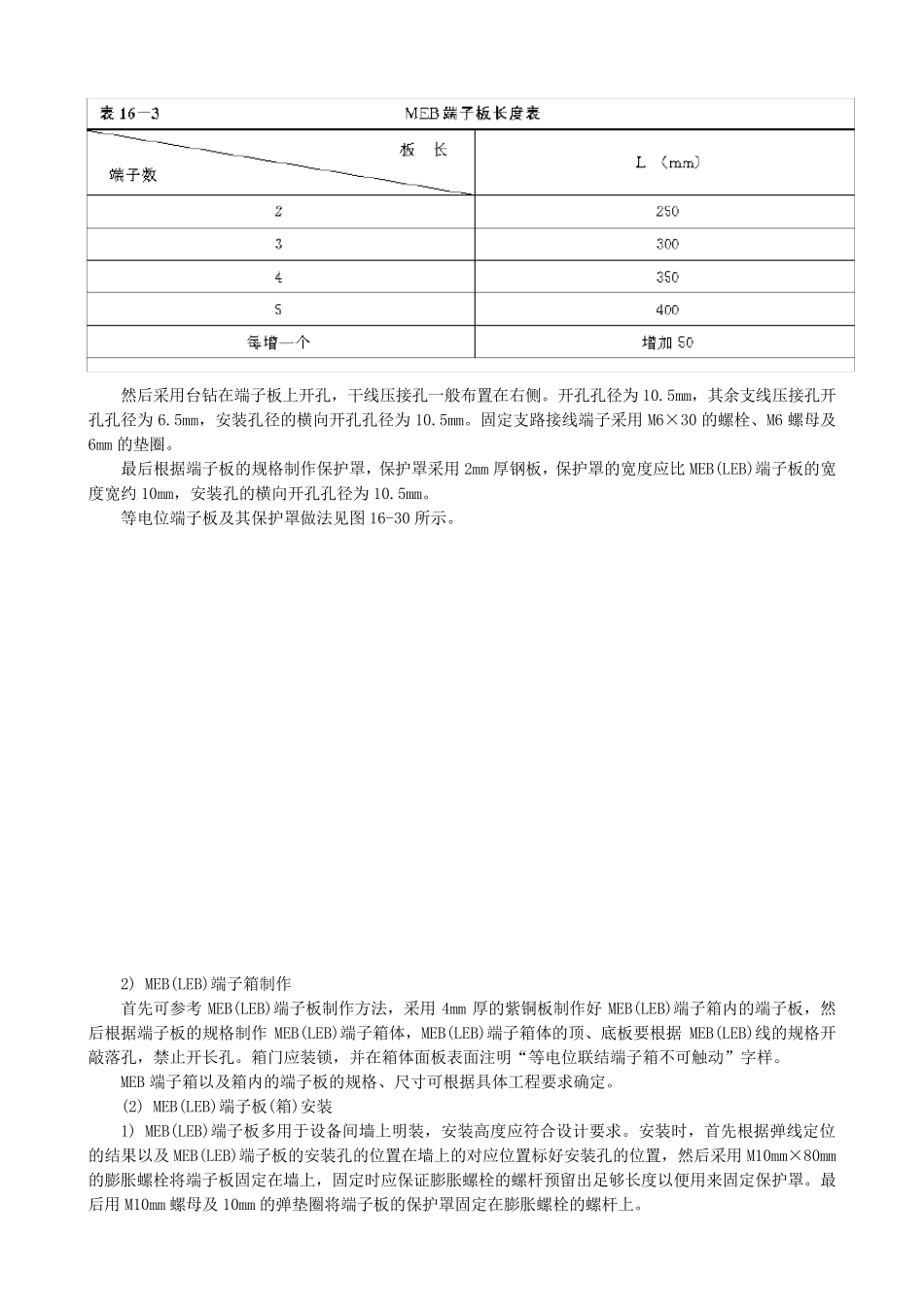

1 6 .4 建 筑 物 等 电 位 联 结 1 6 .4 .1 施 工 准 备 16.4.1.1 技 术 准 备 参 见 “ 16.1 接 地 装 置 安 装 ” 第 16.1.1.1 条 。 16.4.1.2 材 料 准 备 1. 各 种 型 号 、 规 格 的 等 电 位 联 结 端 子 箱 (板 )。 2. 各 种 型 号 、 规 格 的 等 电 位 联 结 线 、 等 电 位 联 结 用 金 具 、 刚 性 绝 缘 导 管 、 出 线 盒 和 出 线 面 板 等 。 3. 等 电 位 联 结 预 埋 件 、 连 接 件 、 镀 锌 螺 栓 、 垫 圈 、 螺 母 等 。 16.4.1.3 机 具 准 备 参 见 “ 16.1 接 地 装 置 安 装 ” 第 16.1.1.3 条 。 16.4.1.4 作 业 条 件 1. 暗 敷 设 的 等 电 位 联 结 端 子 箱 、 联 结 线 和 穿 线 导 管 ， 应 配 合 土 建 主 体 工 程 预 埋 ； 等 电 位 端 子 板 墙上 明 装 的 应 在 土 建 室 内 装 饰 工 程 结 束 后 进 行 。 2. 预 埋 安 装 完 毕 、 保 护 管 已 预 埋 。 3. 等 电 位 联 结 线 与 其 他 金 属 管 道 连 接 时 ， 应 待 其 他 专 业 工 种 安 装 完 成 后 进 行 。 4. 施 工 作 业 面 清 理 完 毕 。 1 6 .4 .2 施 工 工 艺 16.4.2.1 工 艺 流 程 测 量 定 位 → 保 护 管 预 埋 （ 暗 敷 ） → 端 子 板 （ 箱 ） 制 作 安 装 → 支 架 安 装 （ 明 敷 设 ） → 联 结 线 敷 设 与 连 接→ 导 通 性 测 试 16.4.2.2 操 作 工 艺 1. 测 量 定 位 按 施 工 图 确 定 总 等 电 位 联 结 (简 称MEB)和 局部等 电 位 连 接 (简 称LEB)的 端 子 板 、 联 结 线 等 电 气器具 固定 点的 位 置 及走向，从始端 (MEB／LEB 端 子 板 )至终端 (外露可导 电 部分或装 置 可导 电 部分)，先干线 后 支 线 ，找好水平或垂直线 ， 用 粉线 袋沿线 路中心弹线 。 2. 保 护 管 预 埋 (暗 敷 ) 等 电 位 联 结 线 材 料 为铜导 线 ， 则采用 穿 硬质阻燃塑料 保 护 管 暗 敷 设 。 3. 端 子 板 (箱 )制 作 安 装 (1) MEB(LEB)端 子 板 (箱 )制 ...
