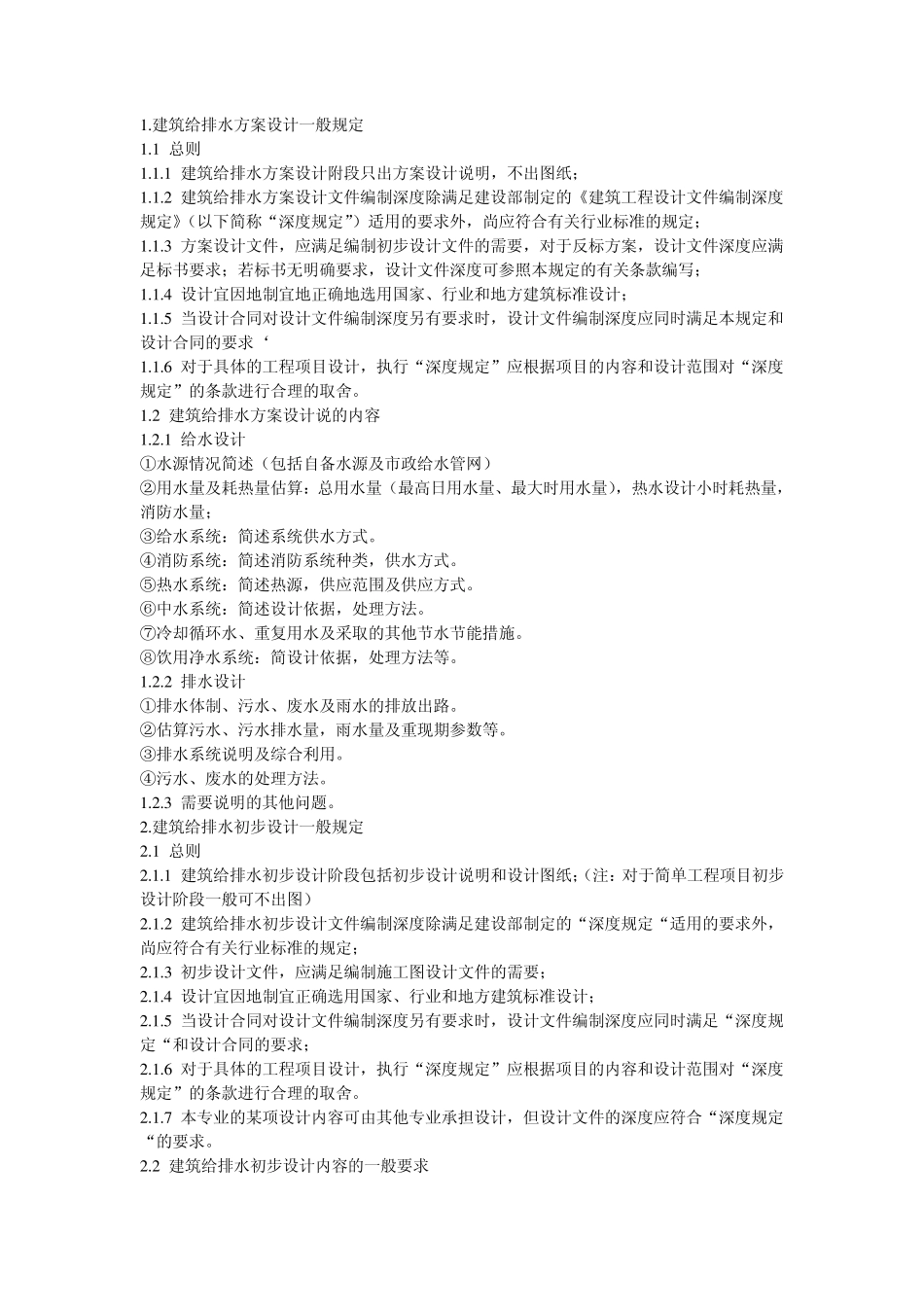

1 .建筑给排水方案设计一般规定 1 .1 总则 1 .1 .1 建筑给排水方案设计附段只出方案设计说明，不出图纸； 1 .1 .2 建筑给排水方案设计文件编制深度除满足建设部制定的《建筑工程设计文件编制深度 规定》（以下简称“深度规定”）适用的要求外，尚应符合有关行业标准的规定； 1 .1 .3 方案设计文件，应满足编制初步设计文件的需要，对于反标方案，设计文件深度应满 足标书要求；若标书无明确要求，设计文件深度可参照本规定的有关条款编写； 1 .1 .4 设计宜因地制宜地正确地选用国家、行业和地方建筑标准设计； 1 .1 .5 当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足本规定和 设计合同的要求‘ 1 .1 .6 对于具体的工程项目设计，执行“深度规定”应根据项目的内容和设计范围对“深度 规定”的条款进行合理的取舍。 1 .2 建筑给排水方案设计说的内容 1 .2 .1 给水设计 ①水源情况简述（包括自备水源及市政给水管网） ②用水量及耗热量估算：总用水量（最高日用水量、最大时用水量），热水设计小时耗热量， 消防水量； ③给水系统：简述系统供水方式。 ④消防系统：简述消防系统种类，供水方式。 ⑤热水系统：简述热源，供应范围及供应方式。 ⑥中水系统：简述设计依据，处理方法。 ⑦冷却循环水、重复用水及采取的其他节水节能措施。 ⑧饮用净水系统：简设计依据，处理方法等。 1 .2 .2 排水设计 ①排水体制、污水、废水及雨水的排放出路。 ②估算污水、污水排水量，雨水量及重现期参数等。 ③排水系统说明及综合利用。 ④污水、废水的处理方法。 1 .2 .3 需要说明的其他问题。 2 .建筑给排水初步设计一般规定 2 .1 总则 2 .1 .1 建筑给排水初步设计阶段包括初步设计说明和设计图纸；（注：对于简单工程项目初步 设计阶段一般可不出图） 2 .1 .2 建筑给排水初步设计文件编制深度除满足建设部制定的“深度规定“适用的要求外， 尚应符合有关行业标准的规定； 2 .1 .3 初步设计文件，应满足编制施工图设计文件的需要； 2 .1 .4 设计宜因地制宜正确选用国家、行业和地方建筑标准设计； 2 .1 .5 当设计合同对设计文件编制深度另有要求时，设计文件编制深度应同时满足“深度规 定“和设计合同的要求； 2 .1 .6 对于具体的工程项目设计，执行“深度规定”应根据项目的内容和设计范围对“深度 规定”的条款进行合理的取舍。 2 .1 ...
