建筑给排水设计常见问题及图示

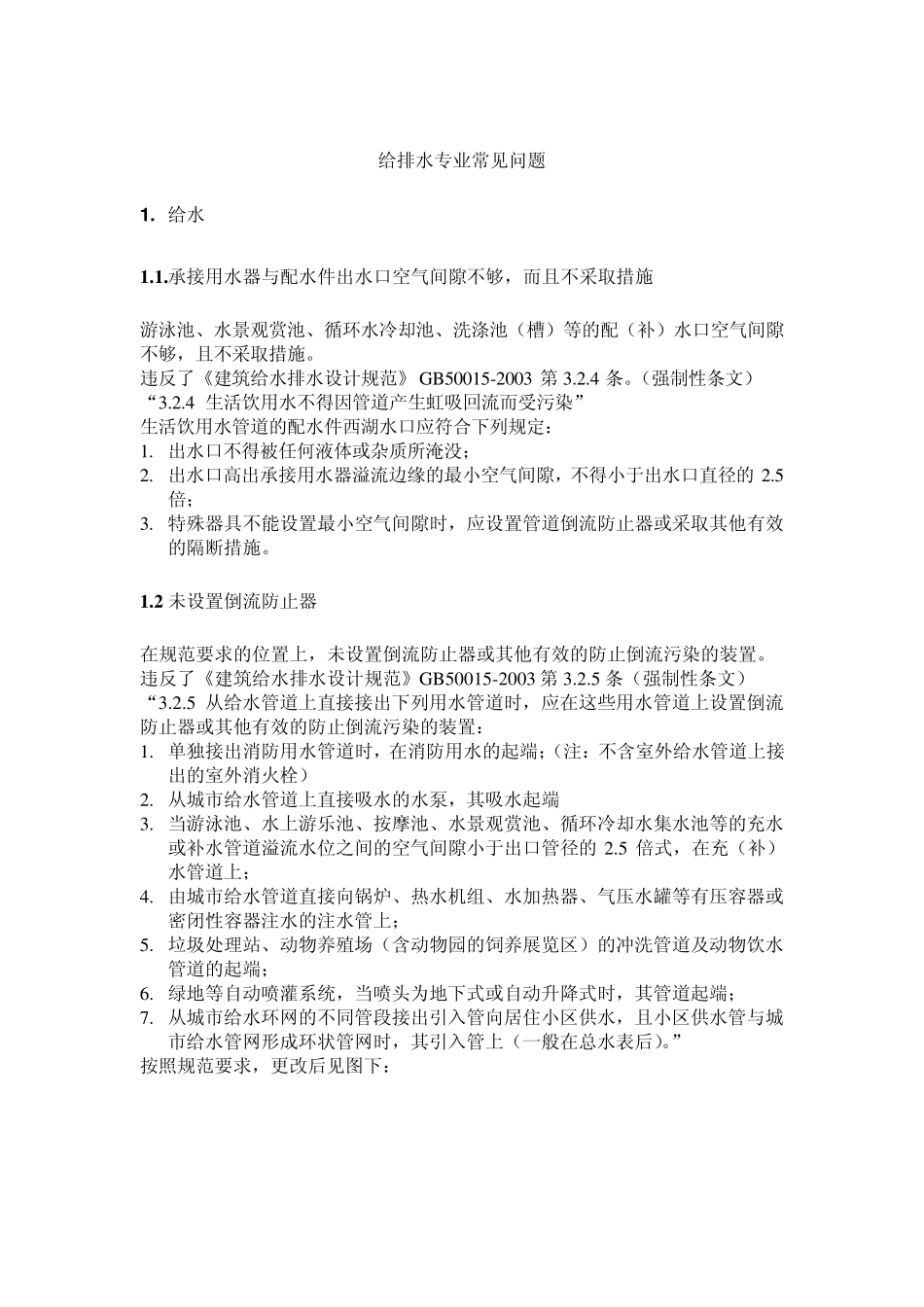

给排水专业常见问题 1 . 给水 1 .1 .承接用水器与配水件出水口空气间隙不够，而且不采取措施 游泳池、水景观赏池、循环水冷却池、洗涤池（槽）等的配（补）水口空气间隙不够，且不采取措施。 违反了《建筑给水排水设计规范》GB50015-2003 第3.2.4 条。（强制性条文） “3.2.4 生活饮用水不得因管道产生虹吸回流而受污染” 生活饮用水管道的配水件西湖水口应符合下列规定： 1. 出水口不得被任何液体或杂质所淹没； 2. 出水口高出承接用水器溢流边缘的最小空气间隙，不得小于出水口直径的2.5倍； 3. 特殊器具不能设置最小空气间隙时，应设置管道倒流防止器或采取其他有效的隔断措施。 1 .2 未设置倒流防止器 在规范要求的位置上，未设置倒流防止器或其他有效的防止倒流污染的装置。 违反了《建筑给水排水设计规范》GB50015-2003 第3.2.5 条（强制性条文） “3.2.5 从给水管道上直接接出下列用水管道时，应在这些用水管道上设置倒流防止器或其他有效的防止倒流污染的装置： 1. 单独接出消防用水管道时，在消防用水的起端；（注：不含室外给水管道上接出的室外消火栓） 2. 从城市给水管道上直接吸水的水泵，其吸水起端 3. 当游泳池、水上游乐池、按摩池、水景观赏池、循环冷却水集水池等的充水或补水管道溢流水位之间的空气间隙小于出口管径的2.5 倍式，在充（补）水管道上； 4. 由城市给水管道直接向锅炉、热水机组、水加热器、气压水罐等有压容器或密闭性容器注水的注水管上； 5. 垃圾处理站、动物养殖场（含动物园的饲养展览区）的冲洗管道及动物饮水管道的起端； 6. 绿地等自动喷灌系统，当喷头为地下式或自动升降式时，其管道起端； 7. 从城市给水环网的不同管段接出引入管向居住小区供水，且小区供水管与城市给水管网形成环状管网时，其引入管上（一般在总水表后）。” 按照规范要求，更改后见图下： 1 .3 生活饮用水水池（箱）与其他用水水池（箱）合用 生活与消防合用违反了《建筑给水排水设计规范》GB50015-2003 第3.2.8 条。 “3.2.8 生活饮用水池（箱）应与其他用水的水池（箱）分开设置” 原因 1 是要保证消防用水不被动用，2 是消防用水长期不动水质易恶化，一旦倒流或渗入合用水池易造成污染。 1 .4 埋地生活饮用水池与化粪池等距离不够且没有相应措施 违反了《建筑给水排水设计规范》GB50015-2003 第3.2.9 条。（强制性条文） “3.2.9 埋地式生活饮用水贮水池周围 10...
