建筑给水排水设计计算书

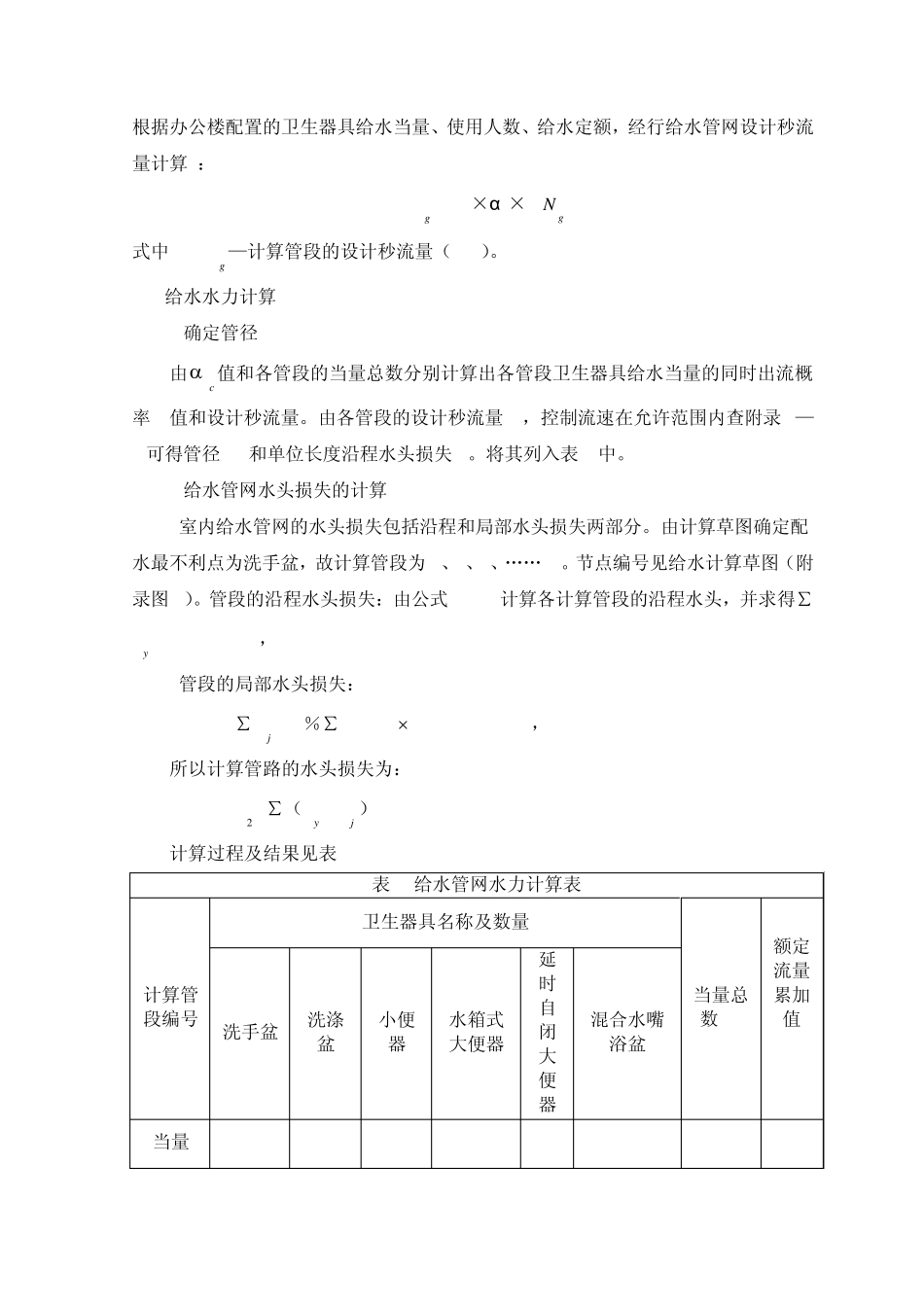

目 录 1．设计原始资料 1.1建筑概况： 1.2设计资料 2 给水系统设计 2.1给水系统所需水量 2.2给水系统设计秒流量 2.3给水水力计算 2.3.1确定管径 2.3.2给水管网水头损失的计算 2.3.3.计算水表水头损失: 2.3.4给水系统所需压力 3 排水系统设计 3.1排水水力计算 3.2通气管道系统 4化粪池设计 5雨水设计 6设计参考资料 设计计算书 1．设计原始资料 1.1建筑概况： 桐庐水晶机械运动有限公司办公楼，建筑层数5层，建筑高度为25.800米。要求进行给排水设计，具体项目为：建筑给水工程；建筑排水工程；雨水工程。 1.2设计资料 1.2.1与设计相关的建筑图（一层、标准层、屋顶层、闷顶层、架空层）。 1.2.2室内外高差为0.450米； 1.2.3一层标高：+0.000；层高5.40m。 2给水系统设计 2.1给水系统所需水量 该建筑设计住宅平均每户人数为3人，按建筑物的性质和室内卫生设备之完善程度，根据《建筑给水排水设计规范》表3.1.9选用生活用水定额q0=50 L/人.d，用水时间为8小时，时变化系数Kh=1.5。 N=A/α = 5008.9/12 =417人 dQ /(L/d)= m·dq =417×50=20850 Qh/(L/h)=（Qd/T）·Kh =（20850/8）×1.5=3909 式中 Qd—最高日用水量，L/d； m—用水人数； dq —最高日生活用水定额，L/(人.d)； Kh—时变化系数； T—用水时间 Qh—最大小时用水量L/h。 2.2给水系统设计秒流量 办公楼建筑的生活给水管道的设计秒流量，应按下列步骤计算（见规范P39）： 根据办公楼配置的卫生器具给水当量、使用人数、给水定额，经行给水管网设计秒流量计算 ： qg =0.2×α ×gN 式中 qg —计算管段的设计秒流量（L/s）。 2.3给水水力计算 2.3.1确定管径 由c 值和各管段的当量总数分别计算出各管段卫生器具给水当量的同时出流概率 U值和设计秒流量。由各管段的设计秒流量qg，控制流速在允许范围内查附录 3—1可得管径 DN和单位长度沿程水头损失 i。将其列入表 1中。 2.3.2给水管网水头损失的计算 室内给水管网的水头损失包括沿程和局部水头损失两部分。由计算草图确定配水最不利点为洗手盆，故计算管段为 0、1、2、……20。节点编号见给水计算草图（附录图 1）。管段的沿程水头损失：由公式 hy=iL计算各计算管段的沿程水头，并求得∑hy=iL=17.80Kpa， 管段的局部水头损失： ∑hj =30％∑hy=0.317.80=5.34Kpa， 所以计算管路的水头损失为： H2 =∑（hy+ hj ）=17.80+5.34=23.14Kpa 计算过程及结...
