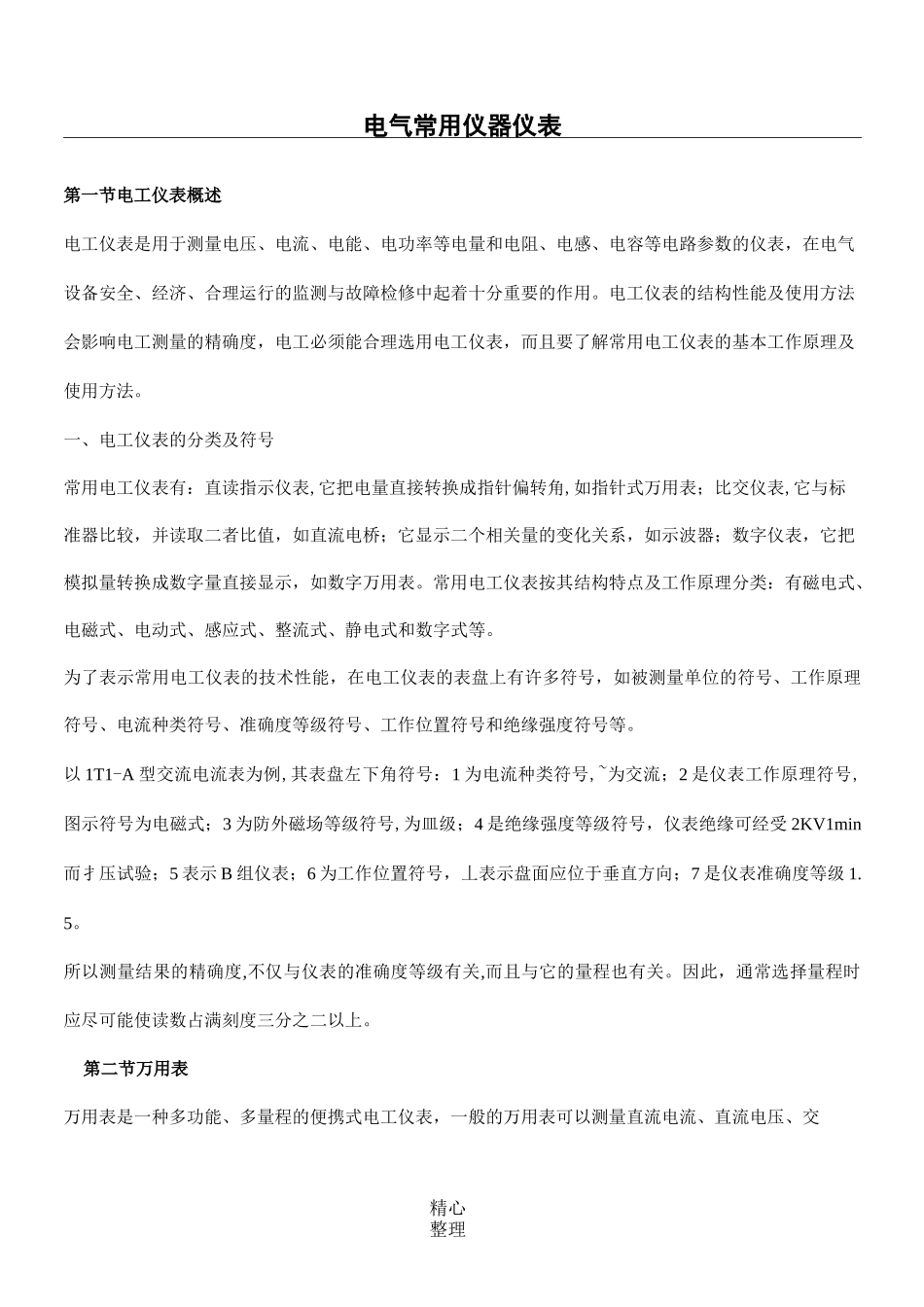

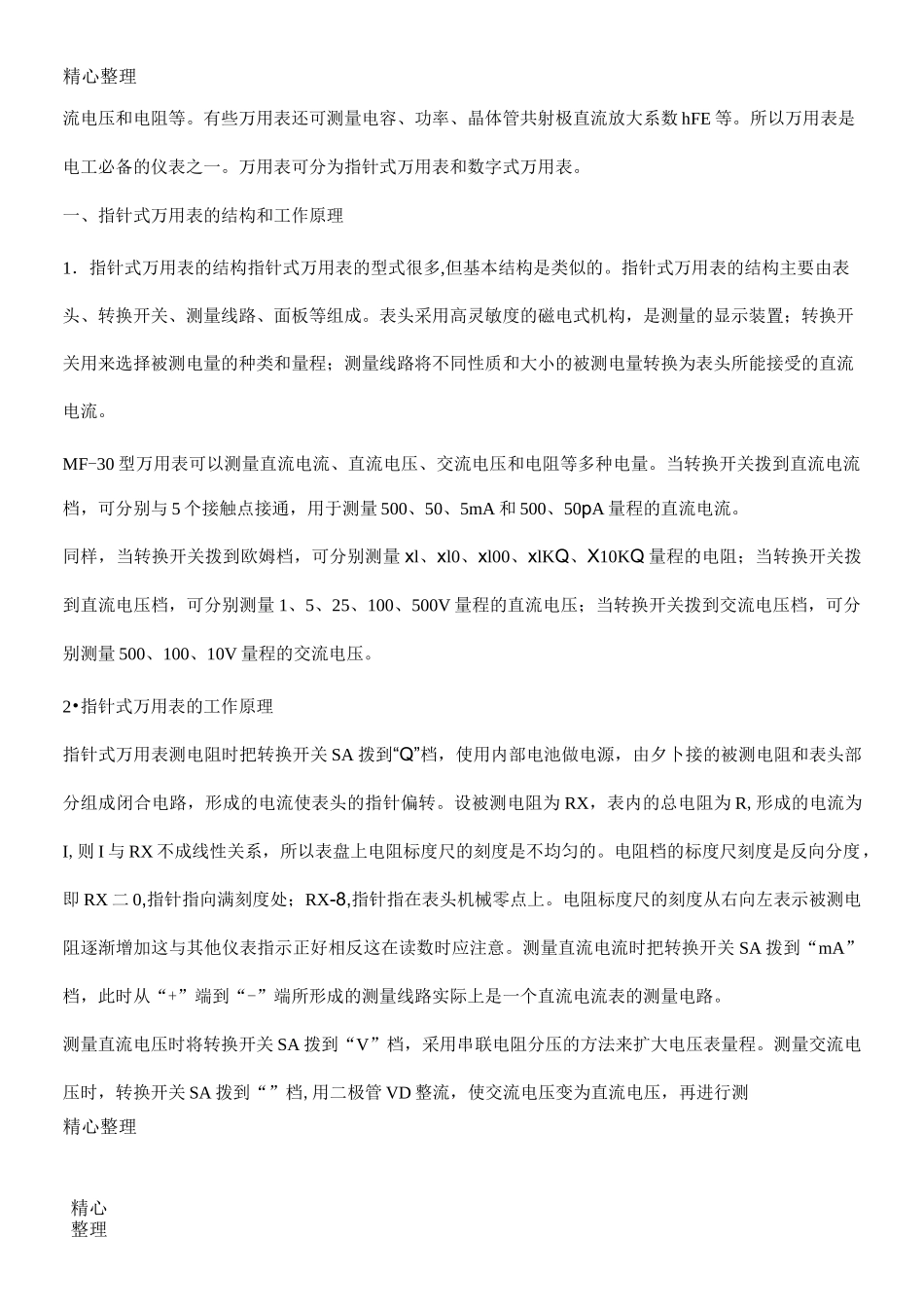

精心整理电气常用仪器仪表第一节电工仪表概述电工仪表是用于测量电压、电流、电能、电功率等电量和电阻、电感、电容等电路参数的仪表，在电气设备安全、经济、合理运行的监测与故障检修中起着十分重要的作用。电工仪表的结构性能及使用方法会影响电工测量的精确度，电工必须能合理选用电工仪表，而且要了解常用电工仪表的基本工作原理及使用方法。一、电工仪表的分类及符号常用电工仪表有：直读指示仪表,它把电量直接转换成指针偏转角,如指针式万用表；比交仪表,它与标准器比较，并读取二者比值，如直流电桥；它显示二个相关量的变化关系，如示波器；数字仪表，它把模拟量转换成数字量直接显示，如数字万用表。常用电工仪表按其结构特点及工作原理分类：有磁电式、电磁式、电动式、感应式、整流式、静电式和数字式等。为了表示常用电工仪表的技术性能，在电工仪表的表盘上有许多符号，如被测量单位的符号、工作原理符号、电流种类符号、准确度等级符号、工作位置符号和绝缘强度符号等。以 1T1-A 型交流电流表为例,其表盘左下角符号：1 为电流种类符号,~为交流；2 是仪表工作原理符号,图示符号为电磁式；3 为防外磁场等级符号,为皿级；4 是绝缘强度等级符号，仪表绝缘可经受 2KV1min而扌压试验；5 表示 B 组仪表；6 为工作位置符号，丄表示盘面应位于垂直方向；7 是仪表准确度等级 1.5。所以测量结果的精确度,不仅与仪表的准确度等级有关,而且与它的量程也有关。因此，通常选择量程时应尽可能使读数占满刻度三分之二以上。第二节万用表万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量直流电流、直流电压、交精心整理精心整理流电压和电阻等。有些万用表还可测量电容、功率、晶体管共射极直流放大系数 hFE 等。所以万用表是电工必备的仪表之一。万用表可分为指针式万用表和数字式万用表。一、指针式万用表的结构和工作原理1．指针式万用表的结构指针式万用表的型式很多,但基本结构是类似的。指针式万用表的结构主要由表头、转换开关、测量线路、面板等组成。表头采用高灵敏度的磁电式机构，是测量的显示装置；转换开关用来选择被测电量的种类和量程；测量线路将不同性质和大小的被测电量转换为表头所能接受的直流电流。MF-30 型万用表可以测量直流电流、直流电压、交流电压和电阻等多种电量。当转换开关拨到直流电流档，可分别与 5 个接触点接通，用于测量 500、50、5mA 和 500、50pA 量程的直流电流。同样...
