自动喷淋系统工作原理

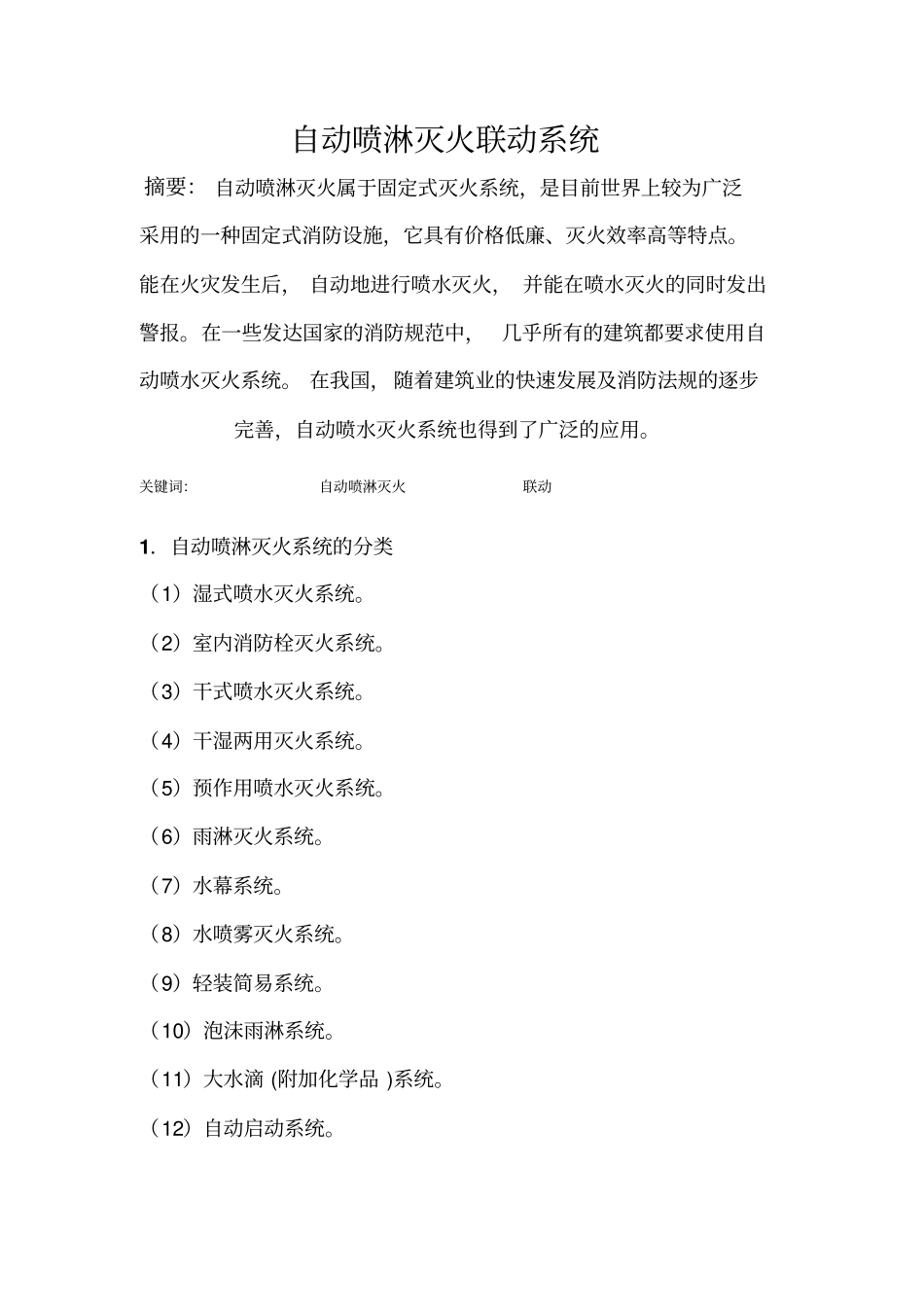

自动喷淋灭火联动系统摘要： 自动喷淋灭火属于固定式灭火系统，是目前世界上较为广泛采用的一种固定式消防设施，它具有价格低廉、灭火效率高等特点。能在火灾发生后， 自动地进行喷水灭火， 并能在喷水灭火的同时发出警报。在一些发达国家的消防规范中，几乎所有的建筑都要求使用自动喷水灭火系统。 在我国，随着建筑业的快速发展及消防法规的逐步完善，自动喷水灭火系统也得到了广泛的应用。关键词：自动喷淋灭火联动1．自动喷淋灭火系统的分类（1）湿式喷水灭火系统。（2）室内消防栓灭火系统。（3）干式喷水灭火系统。（4）干湿两用灭火系统。（5）预作用喷水灭火系统。（6）雨淋灭火系统。（7）水幕系统。（8）水喷雾灭火系统。（9）轻装简易系统。（10）泡沫雨淋系统。（11）大水滴 (附加化学品 )系统。（12）自动启动系统。(下面以湿式喷水灭火系统为例，介绍其结构组成及工作原理。) 2．湿式自动喷水灭火系统的主要部件（1）水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水。（2）水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。 当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。警铃流量等于或大于一个喷头的流量时立即动作。（3）湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。 当管网中有喷头喷水时， 就破坏了阀门上下的平衡压力， 使阀板开启接通水源和管网。同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。（4）消防水泵结合器：用于给消防车提供供水口。（5）火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令。（6）压力罐（未设置）：用于自动启动消防水泵。当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。当管网水压达到设定值后消防水泵停止供水。（7）消防水泵：给消防管网中补水用。（8）闭式喷头：可分为易溶金属式、双金属片式和玻璃球式三种，其中以玻璃球式应用最多；正常情况下，喷头处于封闭状态。当有火灾发生且温度达到动作值时喷头开启喷水灭火。（9）水流指示器：其动作原理是，当水流指示器感应到水流动时，其电触点动作，接通延时电路(延时 20～30 s)。延时时间到后，通过继电器触发，发出声光信号给控制室，以识别火灾区域。...
