自动控制元件设计与实践

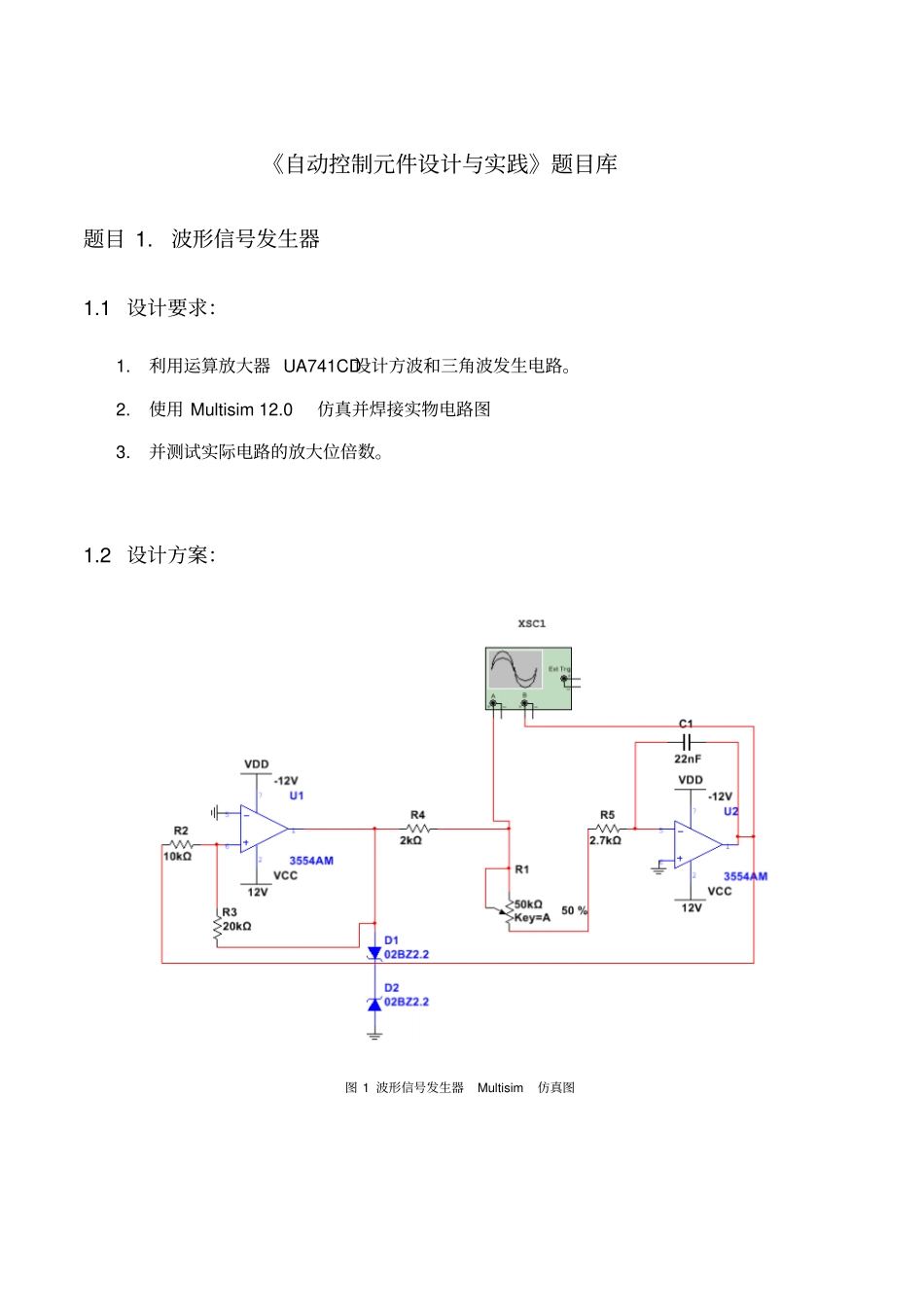

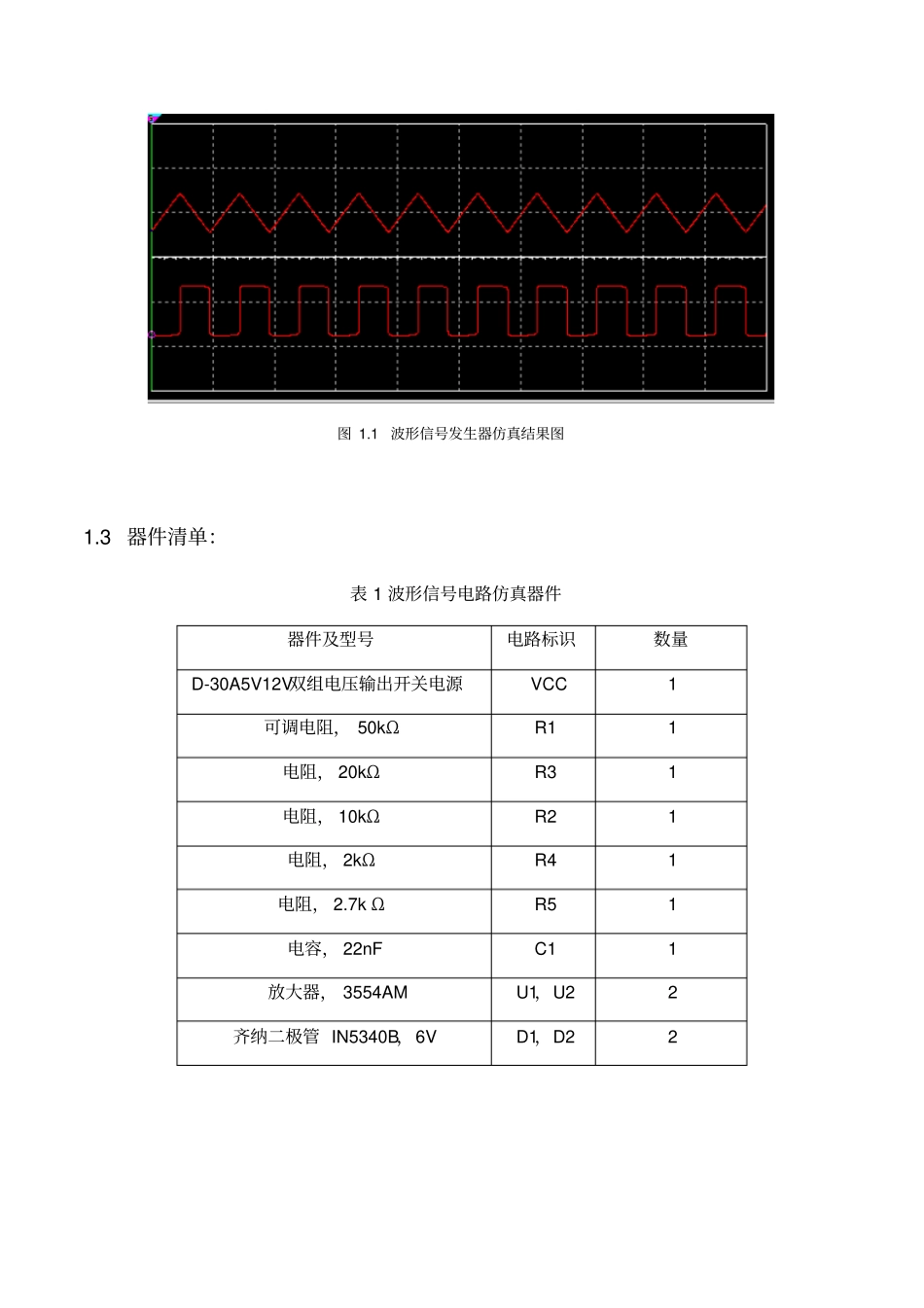

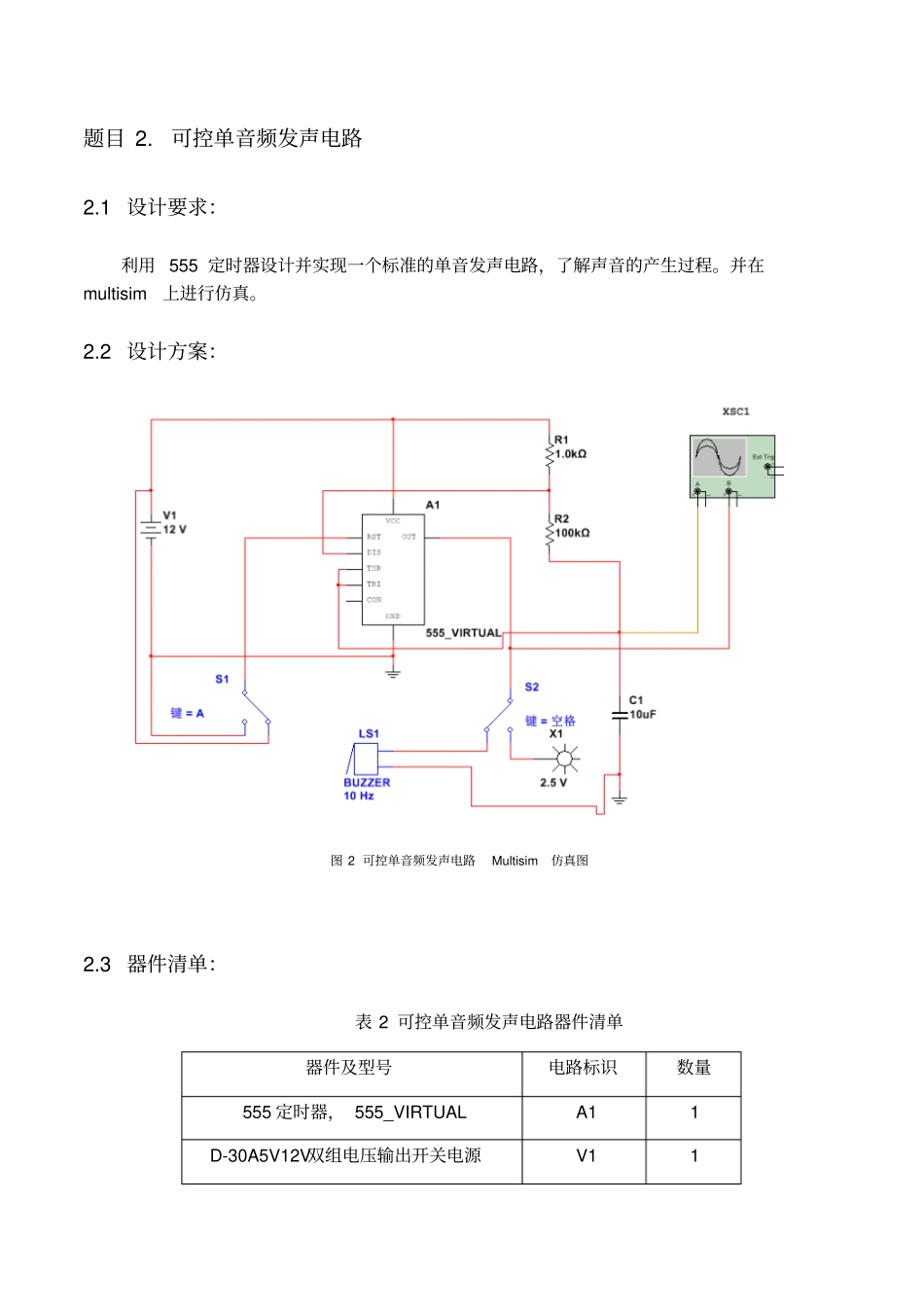

《自动控制元件设计与实践》题目库题目 1. 波形信号发生器1.1 设计要求：1.利用运算放大器 UA741CD设计方波和三角波发生电路。2.使用 Multisim 12.0仿真并焊接实物电路图3.并测试实际电路的放大位倍数。1.2 设计方案：图 1 波形信号发生器Multisim仿真图图 1.1 波形信号发生器仿真结果图1.3 器件清单：表 1 波形信号电路仿真器件器件及型号电路标识数量D-30A5V12V双组电压输出开关电源VCC 1 可调电阻， 50kΩR1 1 电阻， 20kΩR3 1 电阻， 10kΩR2 1 电阻， 2kΩR4 1 电阻， 2.7k ΩR5 1 电容， 22nF C1 1 放大器， 3554AM U1，U2 2 齐纳二极管 IN5340B，6V D1，D2 2 题目 2. 可控单音频发声电路2.1 设计要求：利用 555 定时器设计并实现一个标准的单音发声电路，了解声音的产生过程。并在multisim上进行仿真。2.2 设计方案：图 2 可控单音频发声电路Multisim仿真图2.3 器件清单：表 2 可控单音频发声电路器件清单器件及型号电路标识数量555 定时器， 555_VIRTUAL A1 1 D-30A5V12V双组电压输出开关电源V1 1 电阻， 1.0k ΩR1 1 电阻， 100k ΩR2 1 小灯泡， 2.5 V X1 1 电容， 10uF C1 1 拔码开关S1， S2 2 蜂鸣器 BUZZER 10 Hz LS1 1 题目 3. 电压 - 频率转换电路3.1 设计要求：1.掌握电压 - 频率转换电路的工作原理及设计方法。2.掌握电路参数的调整方法。3.以上电路的实现所使用的放大器原件主要基于UA741CD。4.设计完成在 Multisim上进行仿真，并测试实际电路与仿真电路的误差。5.从原理上分析该误差产生的原因，并简控讨减小误差和优化设计的思路和方法。电压 - 频率转换电路的功能是将输入直流电压转换成频率与其数值成正比的输出电压，故称为电压控制震荡电路。可以认为电压- 频率转换电路是一种模拟量到数字量的转换电路。3.2 设计方案：图 3 电压频率转换电路Multisim仿真图图 3.1 仿真波形图3.3 器件清单：表 3 电压频率转换电路图原器件清单器件及型号电路标识数量电容 220nF C1 1 D-30A5V12V双组电压输出开关电源V1， V2， V4， V5 4 电阻， 10k ΩR1， R2， R3， R4， R5 5 齐纳二极管 IN5340B， 6 V D1， D4 2 拔码开关S1 1 运算放大器， UA741CD U1， U3 2 转换二极管， 1N4148 D3 1 题目 4. 电流 - 电压转换电路4.1 设计要求：1.掌握电流 - 电压转换电路的工作原理及设计...
