舞台工程方案设计及报价

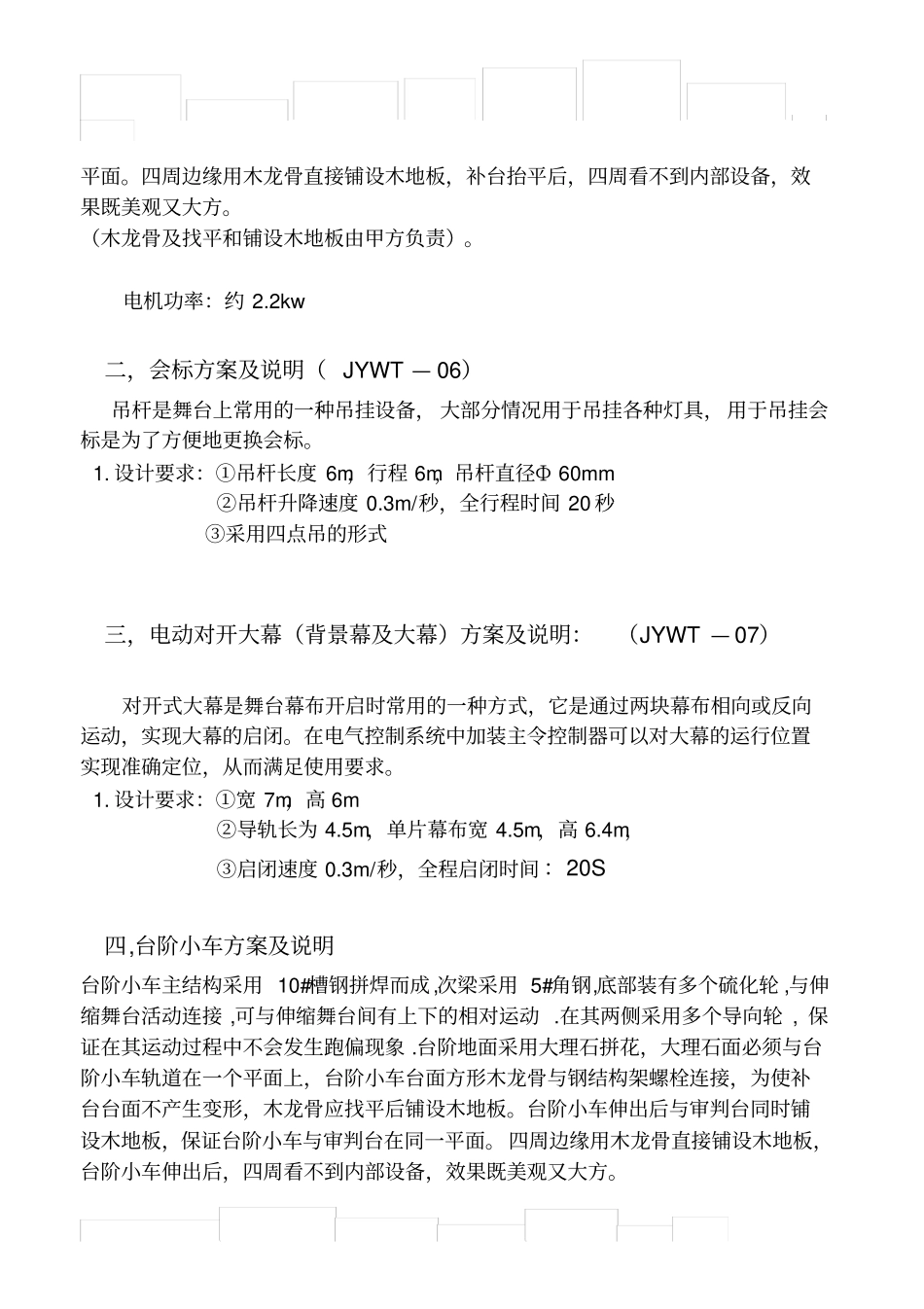

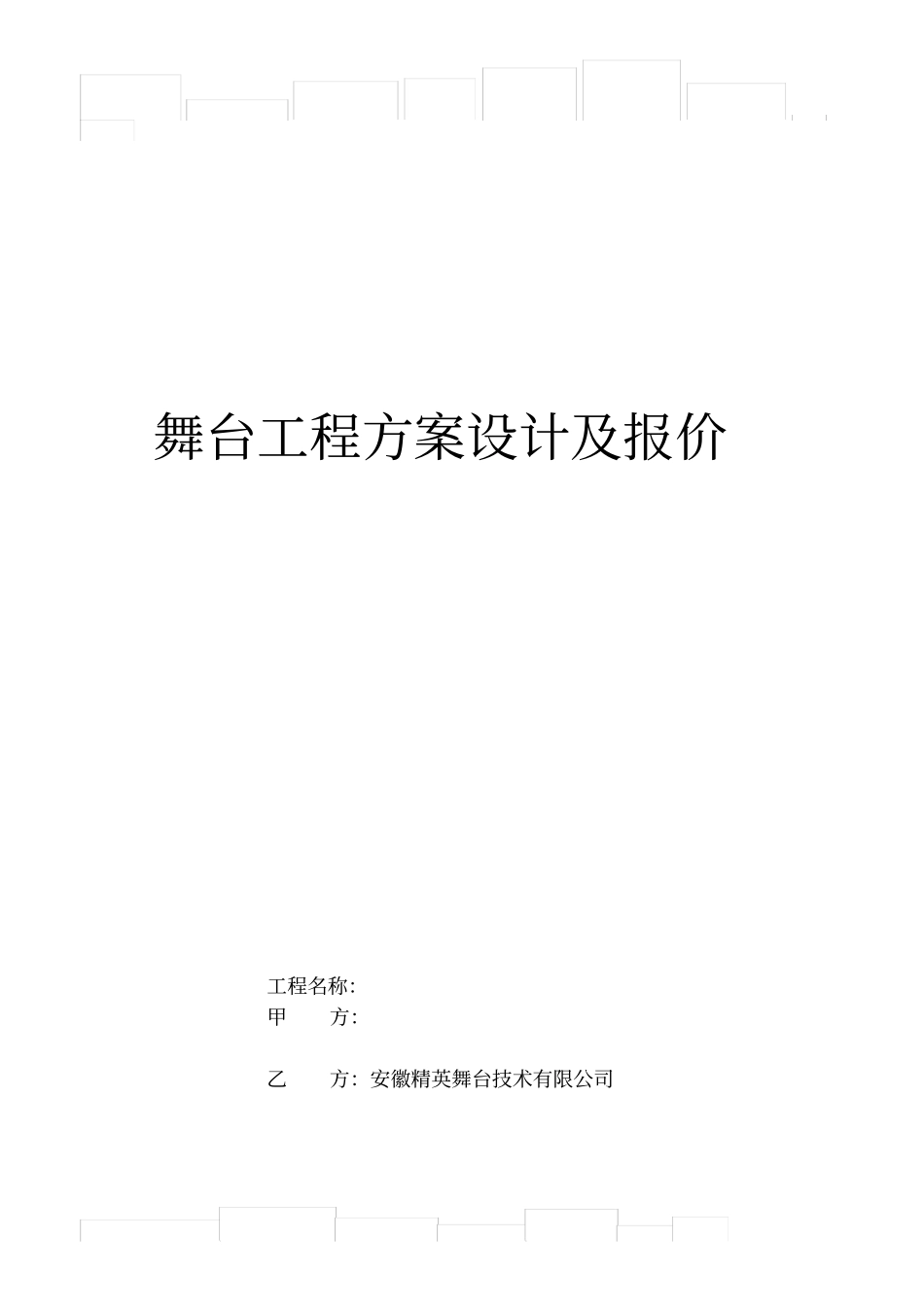

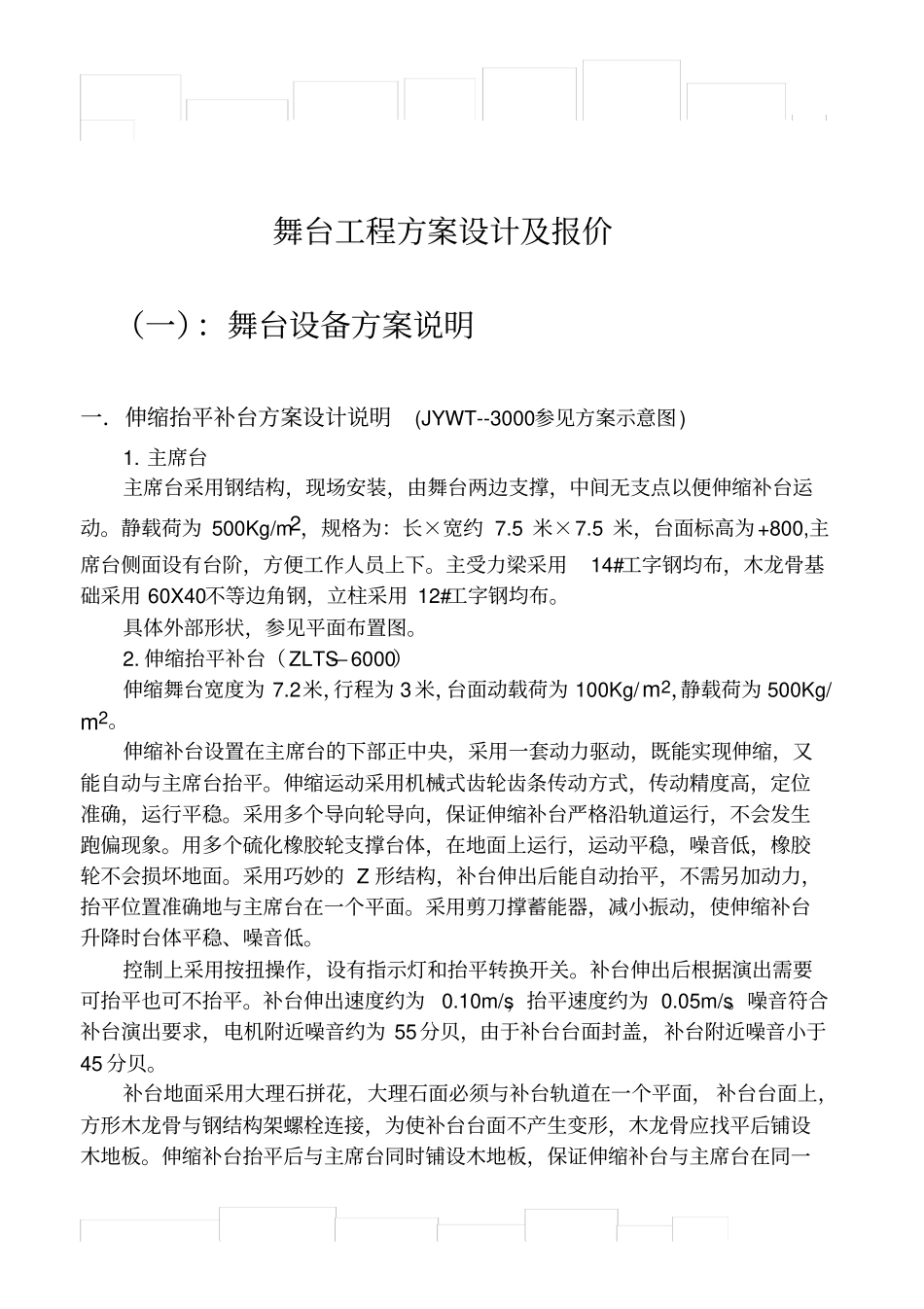

舞台工程方案设计及报价工程名称：甲方：乙方：安徽精英舞台技术有限公司舞台工程方案设计及报价（一）：舞台设备方案说明一．伸缩抬平补台方案设计说明(JYWT--3000参见方案示意图)1. 主席台主席台采用钢结构，现场安装，由舞台两边支撑，中间无支点以便伸缩补台运动。静载荷为 500Kg/m2，规格为：长×宽约 7.5 米×7.5 米，台面标高为+800,主席台侧面设有台阶，方便工作人员上下。主受力梁采用14#工字钢均布，木龙骨基础采用 60X40不等边角钢，立柱采用 12#工字钢均布。具体外部形状，参见平面布置图。2. 伸缩抬平补台（ZLTS—6000）伸缩舞台宽度为 7.2米，行程为 3 米，台面动载荷为 100Kg/ m2，静载荷为 500Kg/m2。伸缩补台设置在主席台的下部正中央，采用一套动力驱动，既能实现伸缩，又能自动与主席台抬平。伸缩运动采用机械式齿轮齿条传动方式，传动精度高，定位准确，运行平稳。采用多个导向轮导向，保证伸缩补台严格沿轨道运行，不会发生跑偏现象。用多个硫化橡胶轮支撑台体，在地面上运行，运动平稳，噪音低，橡胶轮不会损坏地面。采用巧妙的 Z 形结构，补台伸出后能自动抬平，不需另加动力，抬平位置准确地与主席台在一个平面。采用剪刀撑蓄能器，减小振动，使伸缩补台升降时台体平稳、噪音低。控制上采用按扭操作，设有指示灯和抬平转换开关。补台伸出后根据演出需要可抬平也可不抬平。补台伸出速度约为0.10m/s，抬平速度约为 0.05m/s。噪音符合补台演出要求，电机附近噪音约为 55分贝，由于补台台面封盖，补台附近噪音小于45 分贝。补台地面采用大理石拼花，大理石面必须与补台轨道在一个平面， 补台台面上，方形木龙骨与钢结构架螺栓连接，为使补台台面不产生变形，木龙骨应找平后铺设木地板。伸缩补台抬平后与主席台同时铺设木地板，保证伸缩补台与主席台在同一平面。四周边缘用木龙骨直接铺设木地板，补台抬平后，四周看不到内部设备，效果既美观又大方。（木龙骨及找平和铺设木地板由甲方负责）。电机功率：约 2.2kw 二，会标方案及说明（ JYWT — 06）吊杆是舞台上常用的一种吊挂设备， 大部分情况用于吊挂各种灯具，用于吊挂会标是为了方便地更换会标。1. 设计要求：①吊杆长度 6m，行程 6m，吊杆直径Ф 60mm ②吊杆升降速度 0.3m/秒，全行程时间 20 秒③采用四点吊的形式三，电动对开大幕（背景幕及大幕）方案及说明：（JYWT — 07）对开式大幕是舞台幕布开启时常用的一种方式，它是通过两...
