舞台灯光PLC设计

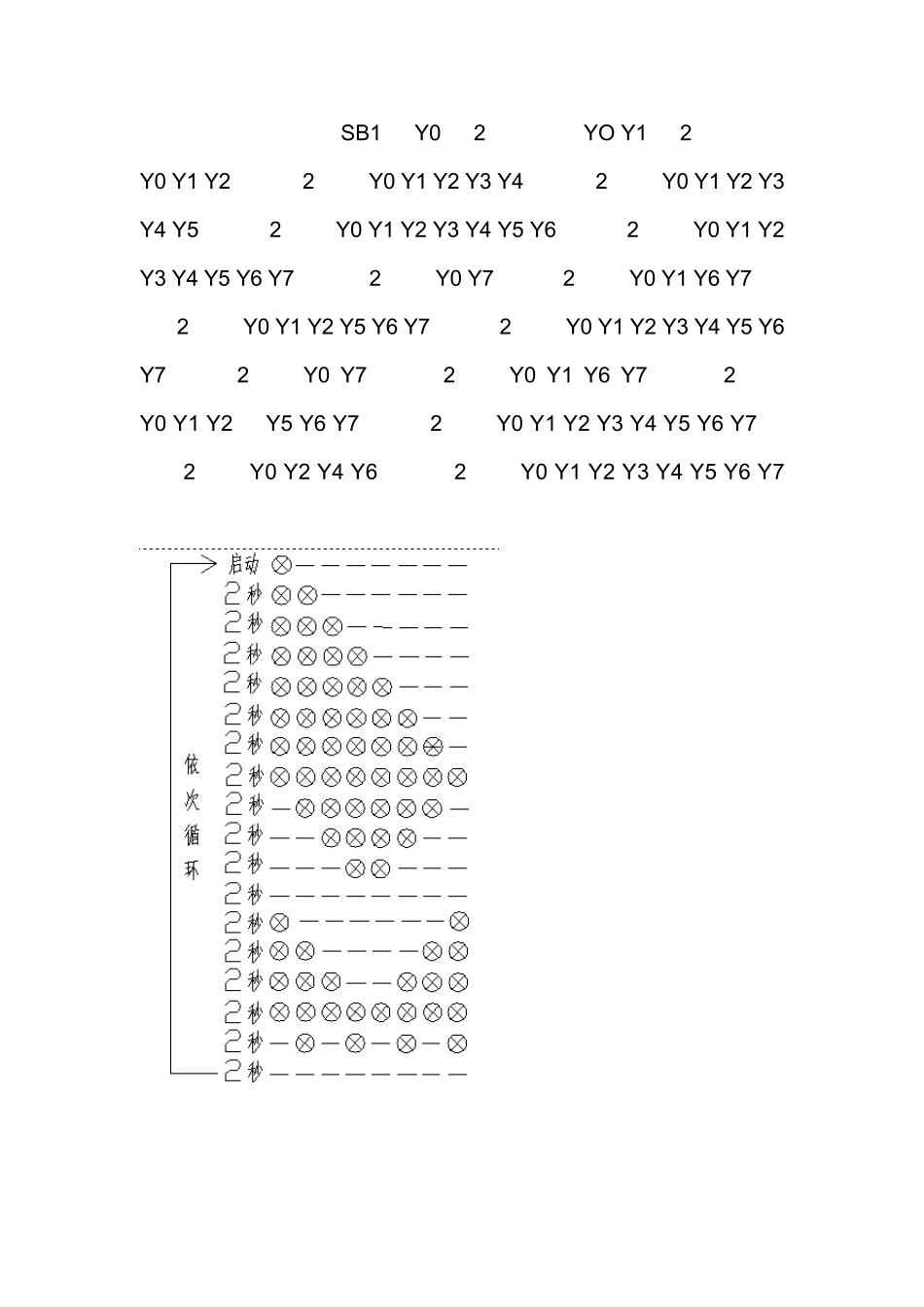

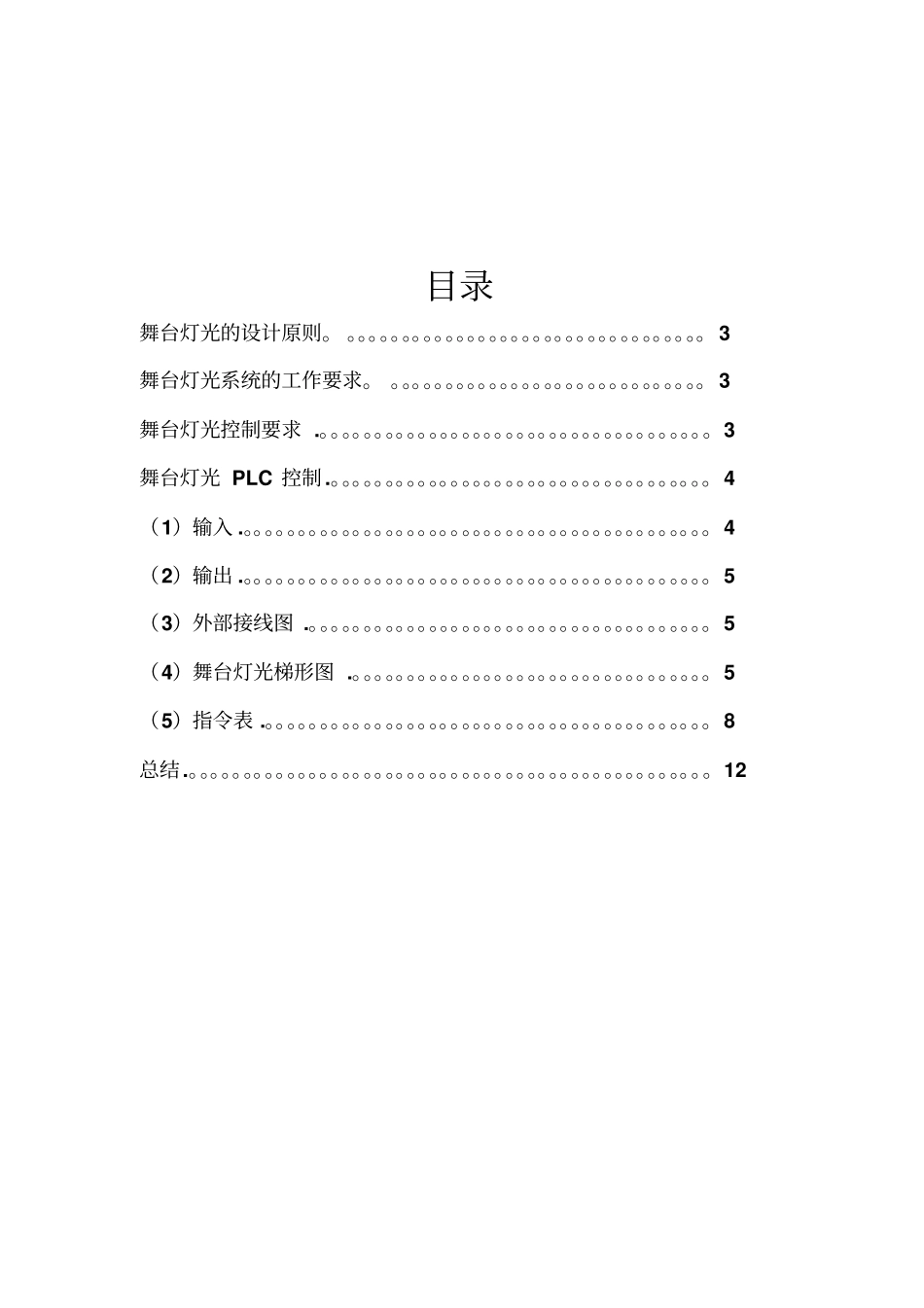

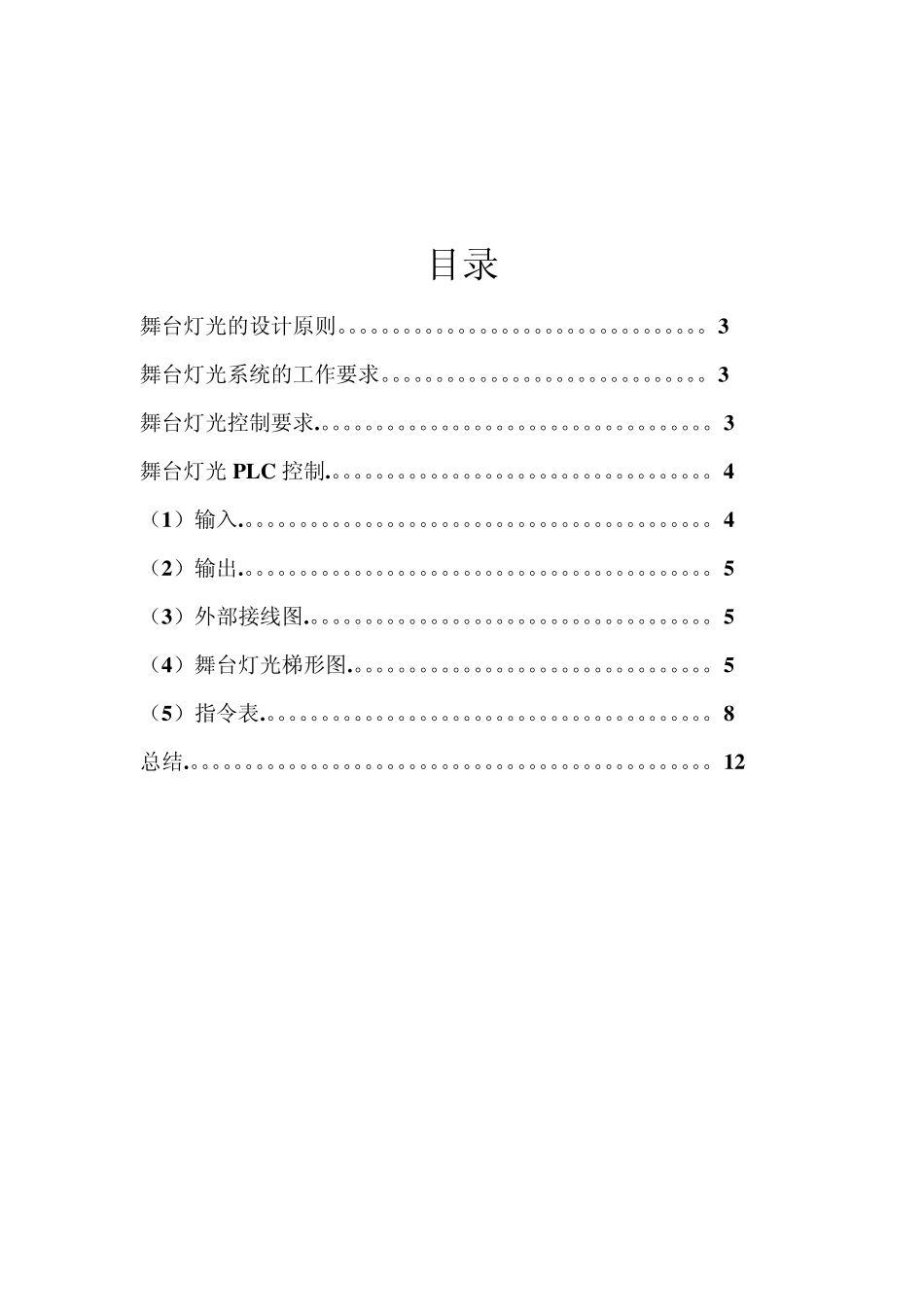

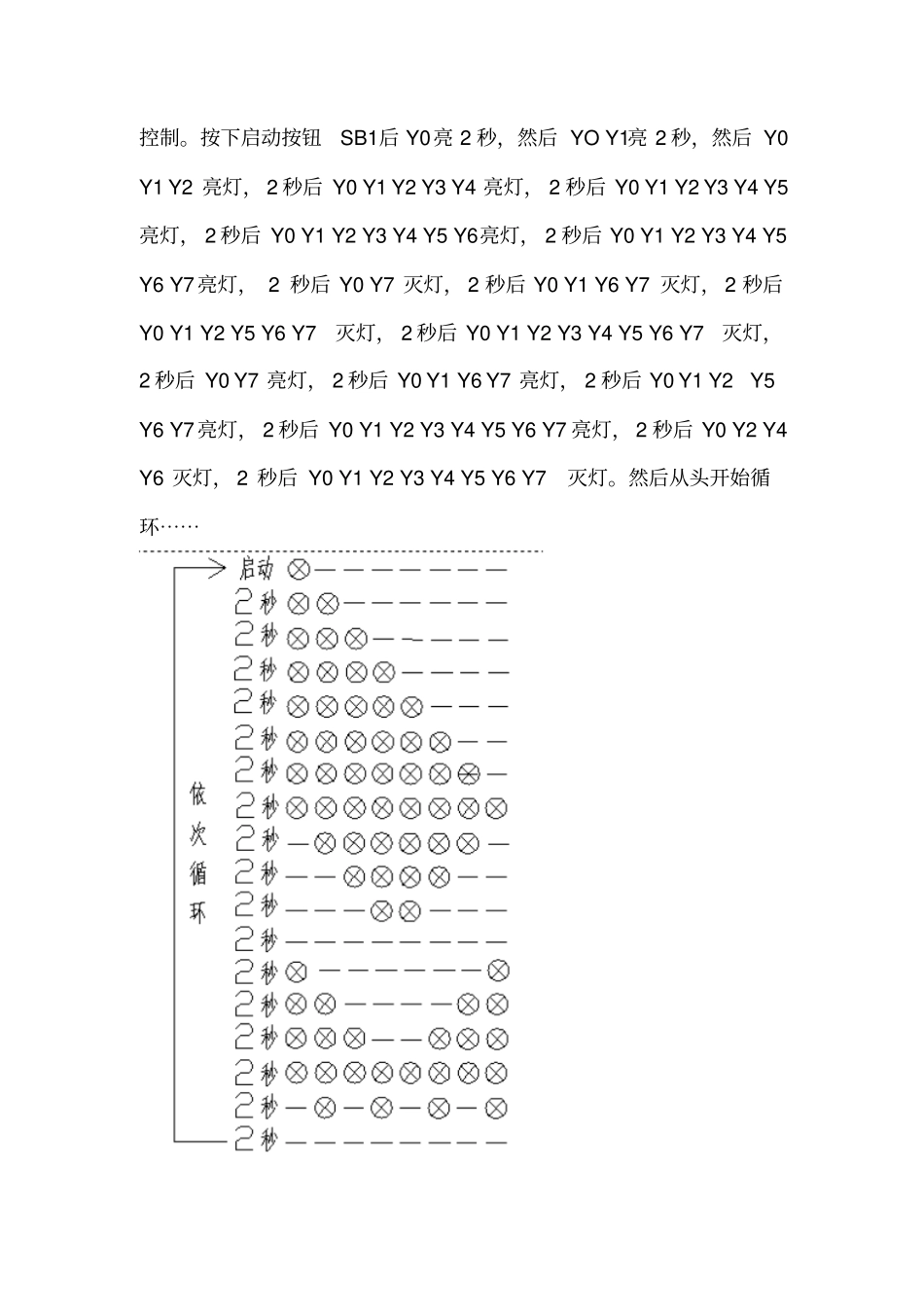

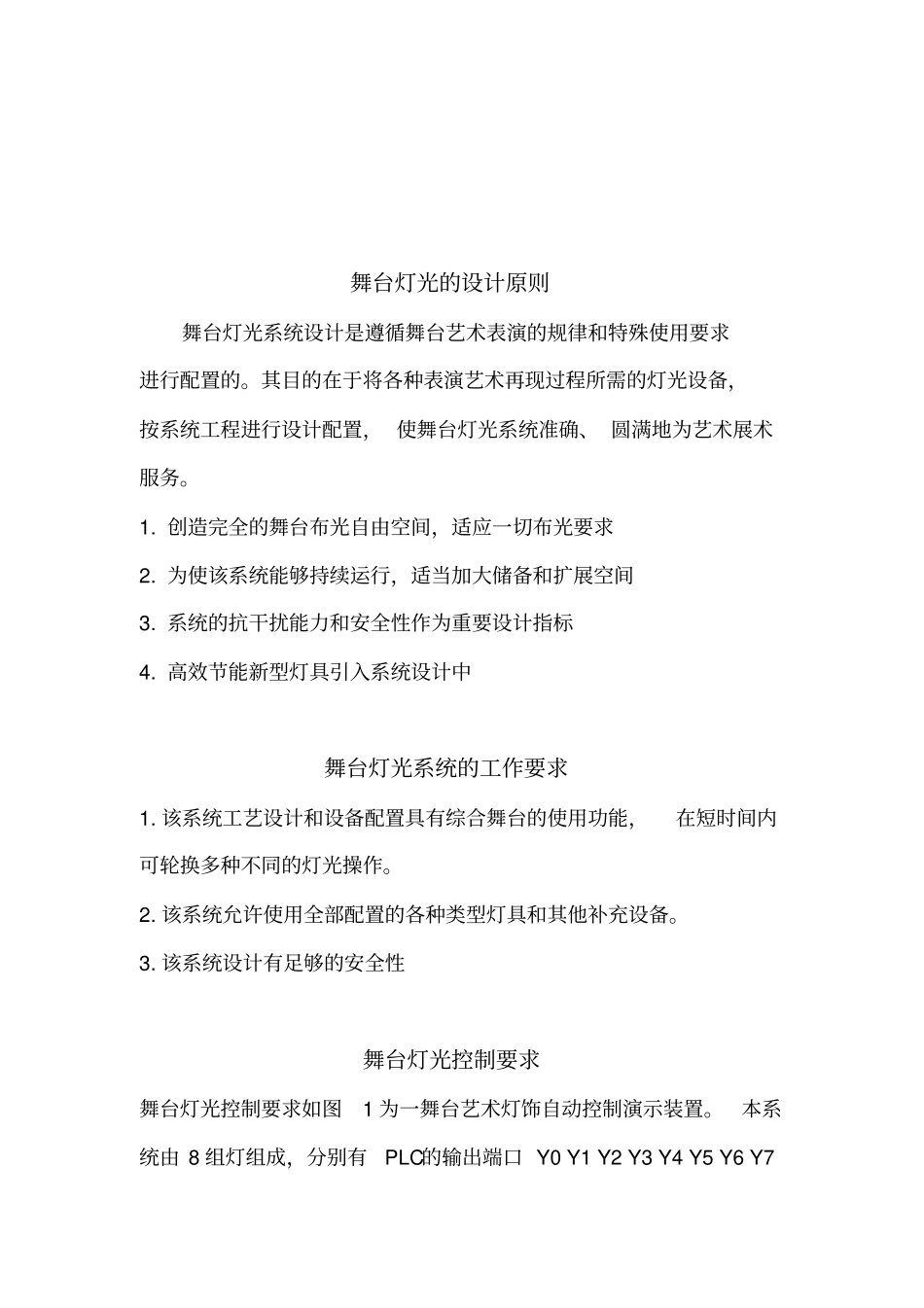

目录舞台灯光的设计原则。 。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 舞台灯光系统的工作要求。 。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 舞台灯光控制要求 .。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 舞台灯光 PLC 控制.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 （1）输入 .。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4 （2）输出 .。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5 （3）外部接线图 .。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5 （4）舞台灯光梯形图 .。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5 （5）指令表 .。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8 总结.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。12 舞台灯光的设计原则舞台灯光系统设计是遵循舞台艺术表演的规律和特殊使用要求进行配置的。其目的在于将各种表演艺术再现过程所需的灯光设备，按系统工程进行设计配置， 使舞台灯光系统准确、 圆满地为艺术展术服务。1. 创造完全的舞台布光自由空间，适应一切布光要求2. 为使该系统能够持续运行，适当加大储备和扩展空间3. 系统的抗干扰能力和安全性作为重要设计指标4. 高效节能新型灯具引入系统设计中舞台灯光系统的工作要求1. 该系统工艺设计和设备配置具有综合舞台的使用功能，在短时间内可轮换多种不同的灯光操作。2. 该系统允许使用全部配置的各种类型灯具和其他补充设备。3. 该系统设计有足够的安全性舞台灯光控制要求舞台灯光控制要求如图1 为一舞台艺术灯饰自动控制演示装置。本系统由 8 组灯组成，分别有PLC的输出端口 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 控制。按下启动按钮SB1后 Y0亮 2 秒，然后 YO Y1亮 2 秒，然后 Y0 Y1 Y2 亮灯， 2 秒后 Y0 Y1 Y2 Y3 Y4 亮灯， 2 秒后 Y0 Y1 Y2 Y3 Y4 Y5亮灯， 2 秒后 Y0 Y1 Y2 Y3 Y4 Y5 Y6亮灯， 2 秒后 Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7亮灯， 2 秒后 Y0 Y7 灭灯， 2 秒后 Y0 Y1 Y6 Y7 灭灯， 2 ...
