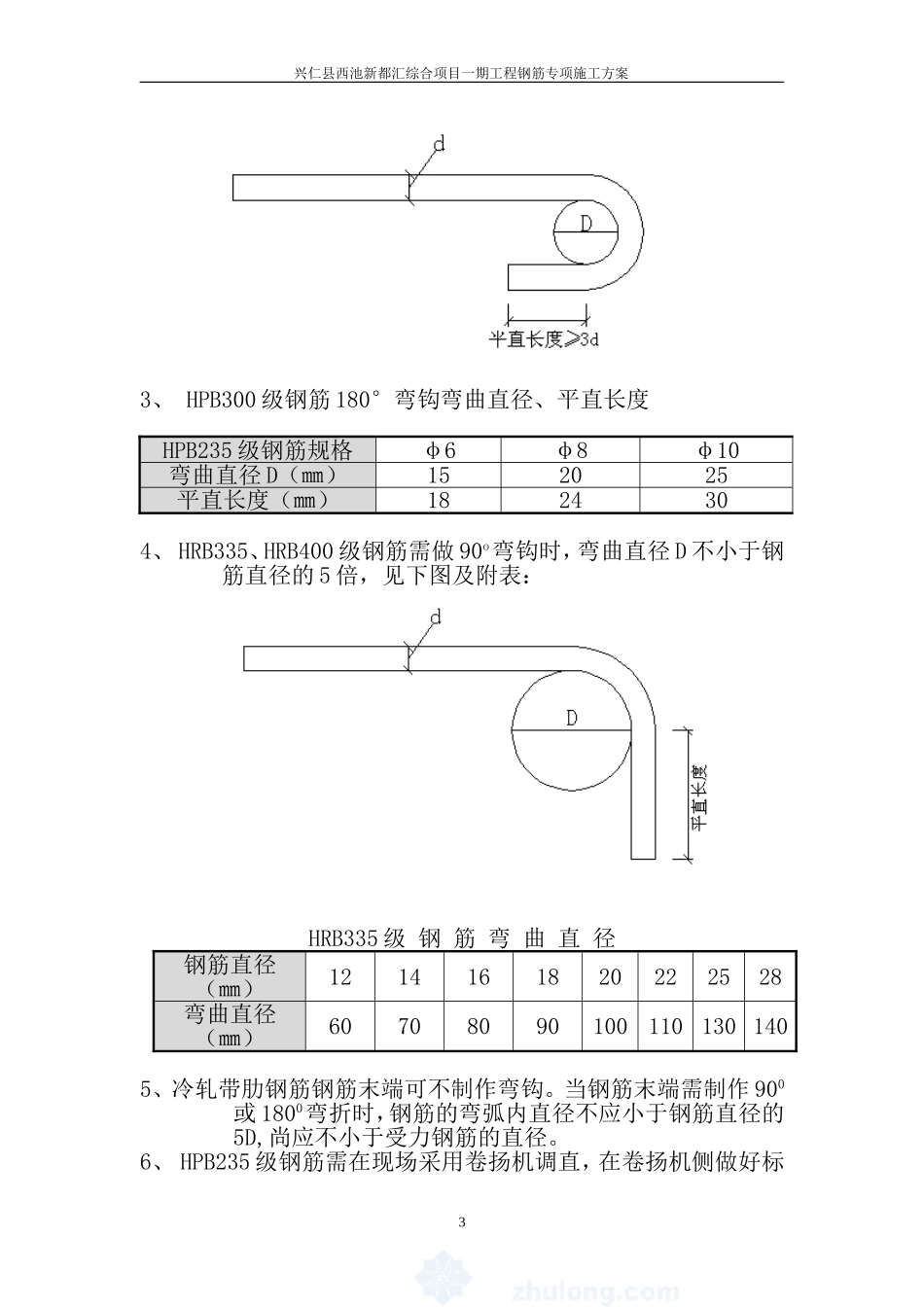

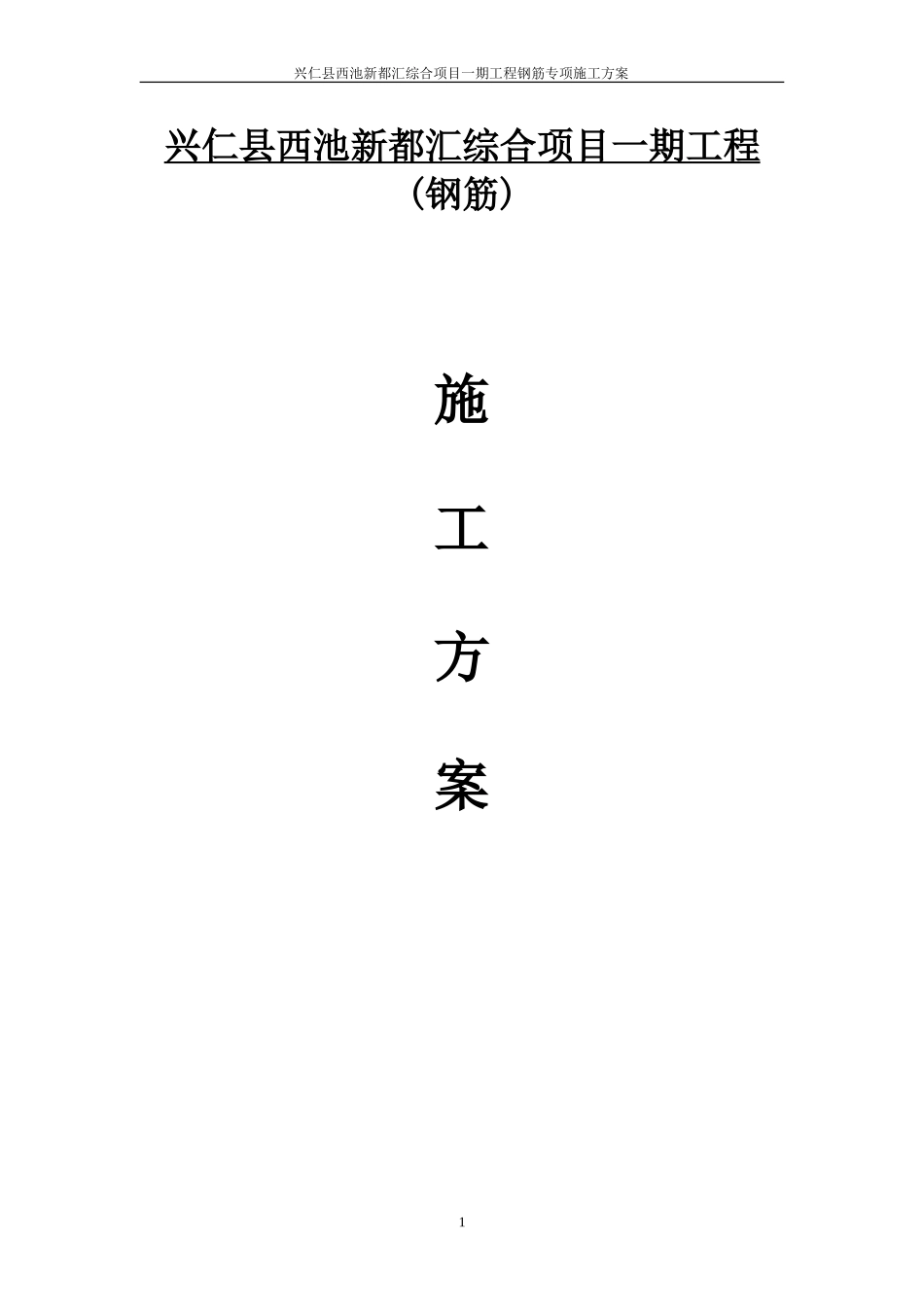

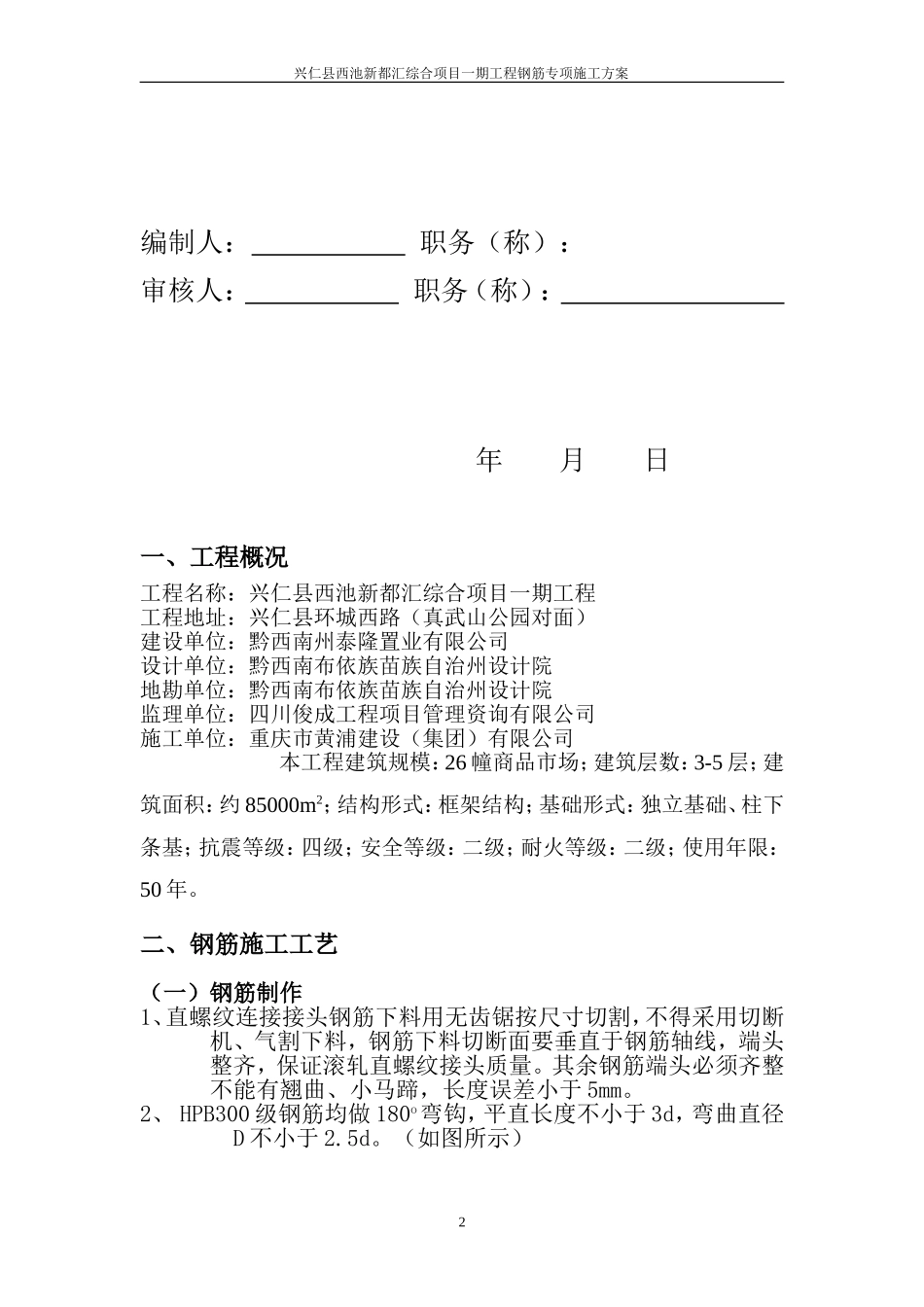

兴仁县西池新都汇综合项目一期工程钢筋专项施工方案兴仁县西池新都汇综合项目一期工程(钢筋)施工方案1兴仁县西池新都汇综合项目一期工程钢筋专项施工方案编制人：职务（称）：审核人：职务（称）：年月日一、工程概况工程名称：兴仁县西池新都汇综合项目一期工程工程地址：兴仁县环城西路（真武山公园对面）建设单位：黔西南州泰隆置业有限公司设计单位：黔西南布依族苗族自治州设计院地勘单位：黔西南布依族苗族自治州设计院监理单位：四川俊成工程项目管理资询有限公司施工单位：重庆市黄浦建设（集团）有限公司本工程建筑规模：26幢商品市场；建筑层数：3-5层；建筑面积：约85000m2；结构形式：框架结构；基础形式：独立基础、柱下条基；抗震等级：四级；安全等级：二级；耐火等级：二级；使用年限：50年。二、钢筋施工工艺（一）钢筋制作1、直螺纹连接接头钢筋下料用无齿锯按尺寸切割，不得采用切断机、气割下料，钢筋下料切断面要垂直于钢筋轴线，端头整齐，保证滚轧直螺纹接头质量。其余钢筋端头必须齐整不能有翘曲、小马蹄，长度误差小于5mm。2、HPB300级钢筋均做180o弯钩，平直长度不小于3d，弯曲直径D不小于2.5d。（如图所示）2兴仁县西池新都汇综合项目一期工程钢筋专项施工方案3、HPB300级钢筋180°弯钩弯曲直径、平直长度HPB235级钢筋规格φ6φ8φ10弯曲直径D（㎜）152025平直长度（㎜）1824304、HRB335、HRB400级钢筋需做90o弯钩时，弯曲直径D不小于钢筋直径的5倍，见下图及附表：HRB335级钢筋弯曲直径钢筋直径（㎜）1214161820222528弯曲直径（㎜）607080901001101301405、冷轧带肋钢筋钢筋末端可不制作弯钩。当钢筋末端需制作900或1800弯折时，钢筋的弯弧内直径不应小于钢筋直径的5D,尚应不小于受力钢筋的直径。6、HPB235级钢筋需在现场采用卷扬机调直，在卷扬机侧做好标3兴仁县西池新都汇综合项目一期工程钢筋专项施工方案尺，控制伸长率3%内，防止超拉。7、箍筋端头应平直，不能有弯曲。因此用切断机下料时，根数不能多于5根，长度应统一，端头平整，发现端头不直或不平时调整切断机刀头。8、弯钩角度，所有箍筋均制作135o弯钩，平直段长度10d。本工程箍筋主要为φ8、φ10、Φ12、Φ14等，其弯钩的平直长度分别为80㎜、100㎜、120mm、140mm。9、箍筋加工，每制作一批时应先预制一构件，核对尺寸准确后，方可成批制作，所做成品必须方正，弯钩平直部分必须平行。（见下图）弯钩平直长度规格φ8φ10Φ12Φ14平直长度80mm100mm120mm140mm10、拉钩：本工程墙体拉钩的钢筋规格有φ6、φ8、φ10、Φ12，拉钩成型时一端作成90度弯钩，一端作成135度弯钩，其弯钩的平直部分长度为10倍的钢筋直径。（75mm、80mm、100mm、120mm）（见下图）4兴仁县西池新都汇综合项目一期工程钢筋专项施工方案拉钩平直长度规格φ6φ8Φ10Φ12平直长度75mm80mm100mm120mm11、马凳的制作：为了保证板的截面尺寸，在板筋与板抗负弯矩筋间加马凳，并与负弯矩筋绑扎牢固，马凳根据所使用部位的板厚、钢筋规格、直径及摆设的方向，计算好马凳的高度（马凳高度=板厚－2个保护层－3皮铁）。5兴仁县西池新都汇综合项目一期工程钢筋专项施工方案12、垫块：地下室底板板底选用60㎜×60㎜×40㎜厚水泥砂浆垫块，楼板、墙、柱、梁选用同钢筋保护层厚度相同的塑料垫块，外墙采用水泥砂浆垫块。钢筋保护层度构件名称基础底板墙体梁板底部顶部保护层厚度（mm）404020251513、绑扎用火烧丝：绑扎大于直径12的钢筋采用20#火烧丝，小于12的钢筋采用22#火烧丝，火烧丝预先用无齿锯断好。绑扎≥14的火烧丝断2截，绑扎＜14的钢火烧丝断3截。14、加工完毕的钢筋要按钢筋的使用部位、规格、尺寸、数量进行分类标识，做到一目了然。（二）基础钢筋绑扎施工工艺1、工艺流程基础垫层完→弹底板钢筋位置线→钢筋半成品运输到位→按线布放钢筋→绑扎2、操作工艺（1）基础垫层清理干净，用石笔和墨斗在上面弹放钢筋位置线。（2）按钢筋位置线布放基础钢筋。6兴仁县西池新都汇综合项目一期工程钢筋专项施工方案（3）绑扎钢筋：四周两行钢筋交叉点应每点绑扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移；双...
