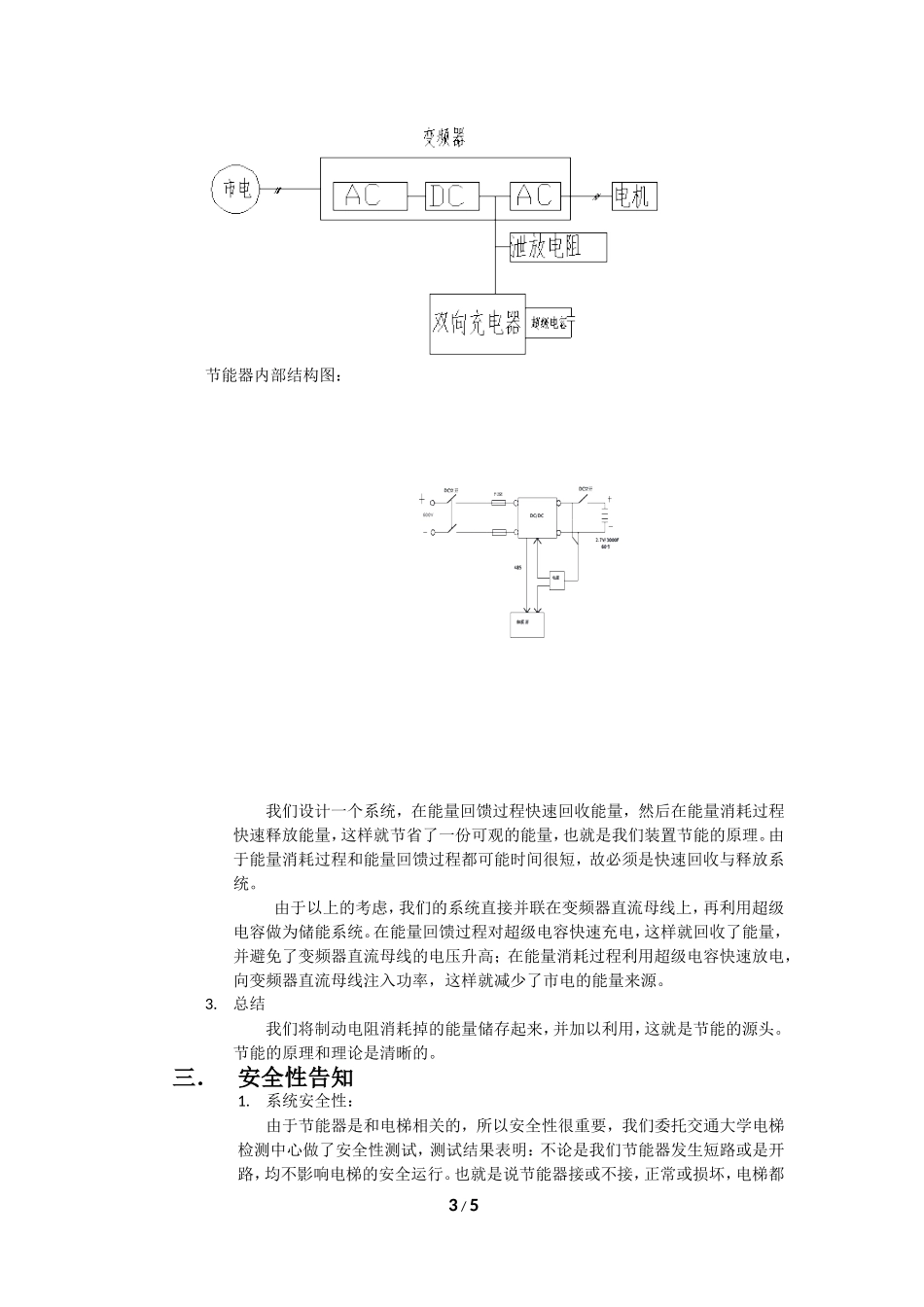

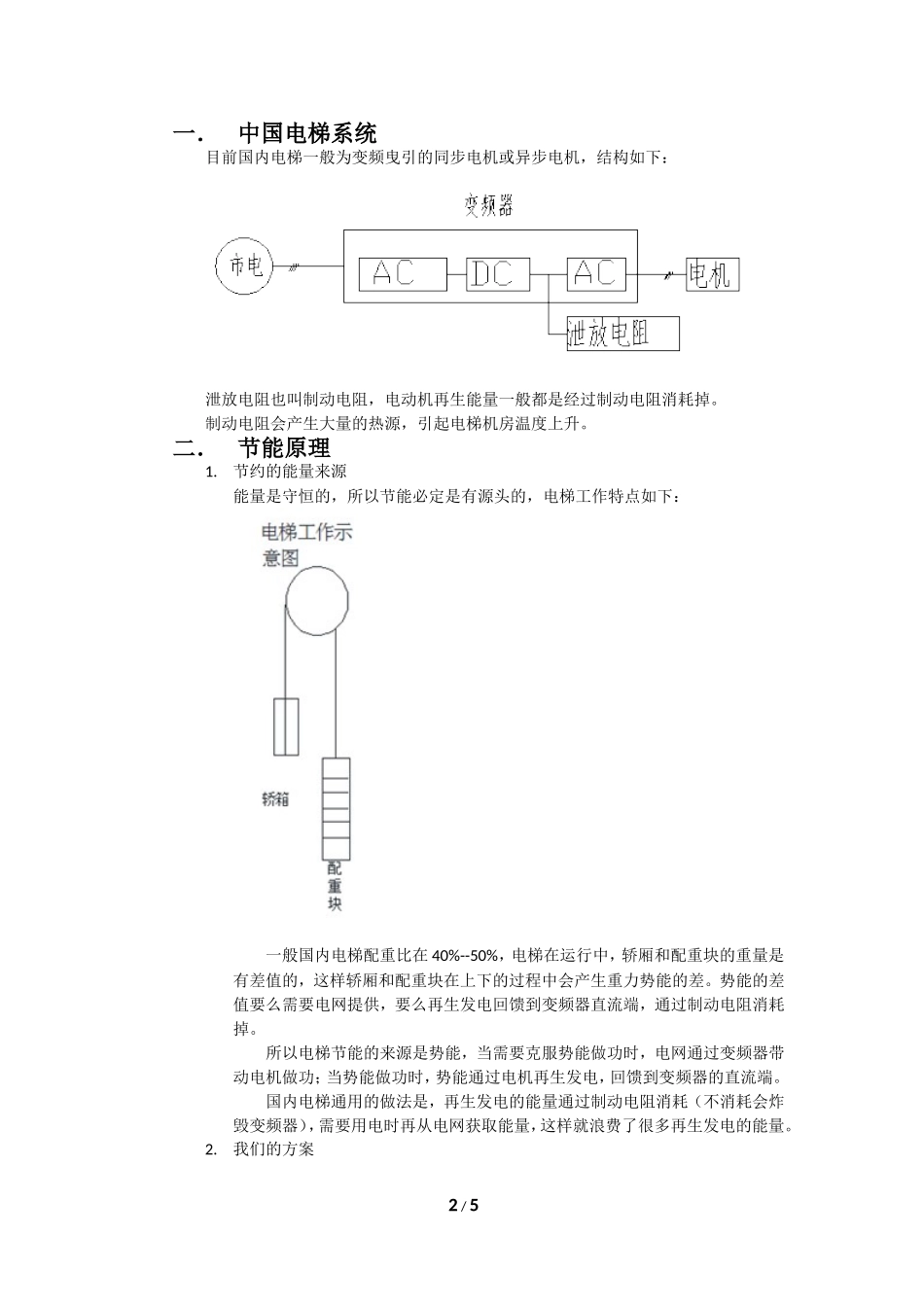

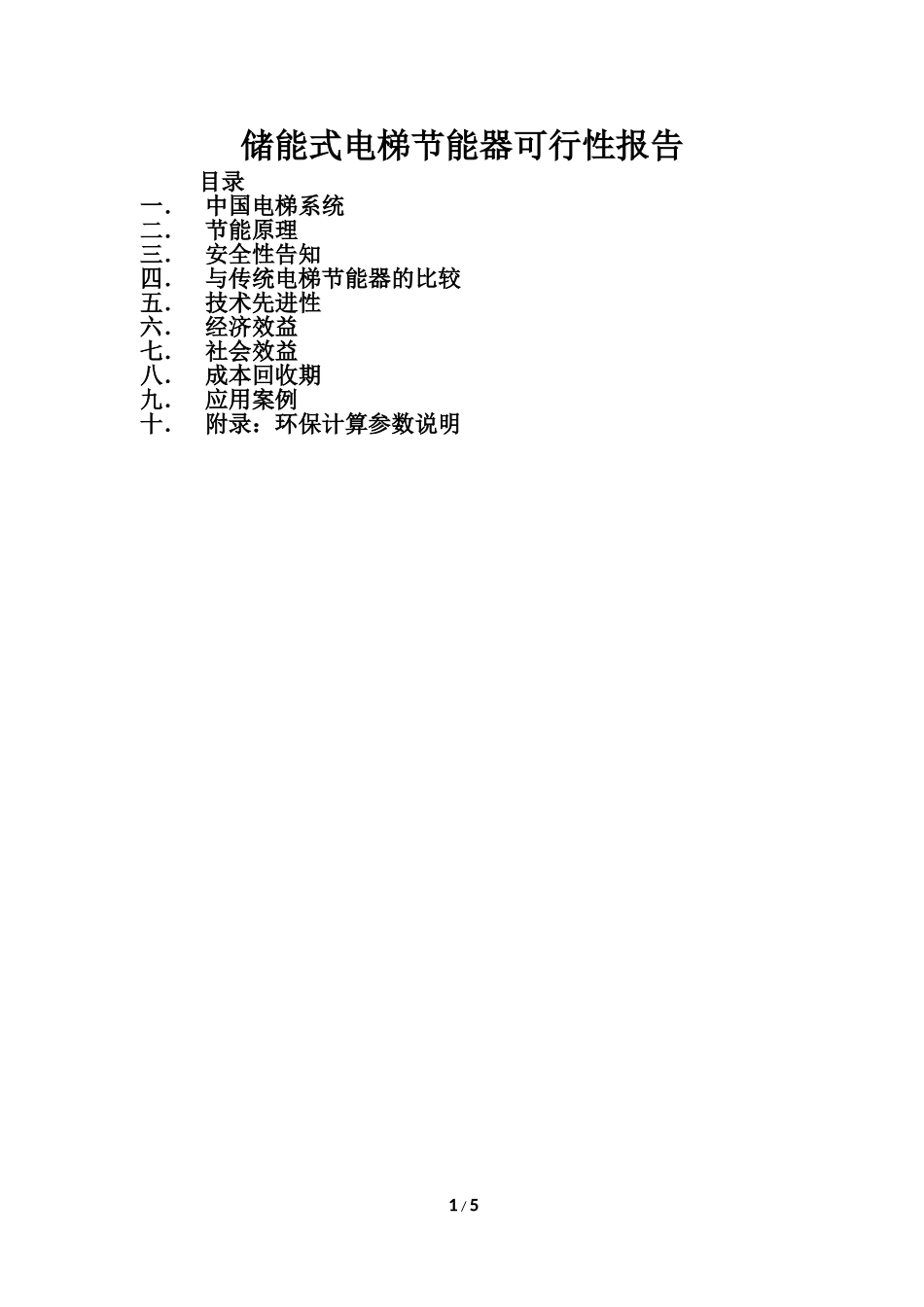

储能式电梯节能器可行性报告目录一.中国电梯系统二.节能原理三.安全性告知四.与传统电梯节能器的比较五.技术先进性六.经济效益七.社会效益八.成本回收期九.应用案例十.附录:环保计算参数说明1/5一.中国电梯系统目前国内电梯一般为变频曳引的同步电机或异步电机,结构如下:泄放电阻也叫制动电阻,电动机再生能量一般都是经过制动电阻消耗掉。制动电阻会产生大量的热源,引起电梯机房温度上升。二.节能原理1.节约的能量来源能量是守恒的,所以节能必定是有源头的,电梯工作特点如下:一般国内电梯配重比在40%--50%,电梯在运行中,轿厢和配重块的重量是有差值的,这样轿厢和配重块在上下的过程中会产生重力势能的差。势能的差值要么需要电网提供,要么再生发电回馈到变频器直流端,通过制动电阻消耗掉。所以电梯节能的来源是势能,当需要克服势能做功时,电网通过变频器带动电机做功;当势能做功时,势能通过电机再生发电,回馈到变频器的直流端。国内电梯通用的做法是,再生发电的能量通过制动电阻消耗(不消耗会炸毁变频器),需要用电时再从电网获取能量,这样就浪费了很多再生发电的能量。2.我们的方案2/5节能器内部结构图:我们设计一个系统,在能量回馈过程快速回收能量,然后在能量消耗过程快速释放能量,这样就节省了一份可观的能量,也就是我们装置节能的原理。由于能量消耗过程和能量回馈过程都可能时间很短,故必须是快速回收与释放系统。由于以上的考虑,我们的系统直接并联在变频器直流母线上,再利用超级电容做为储能系统。在能量回馈过程对超级电容快速充电,这样就回收了能量,并避免了变频器直流母线的电压升高;在能量消耗过程利用超级电容快速放电,向变频器直流母线注入功率,这样就减少了市电的能量来源。3.总结我们将制动电阻消耗掉的能量储存起来,并加以利用,这就是节能的源头。节能的原理和理论是清晰的。三.安全性告知1.系统安全性:由于节能器是和电梯相关的,所以安全性很重要,我们委托交通大学电梯检测中心做了安全性测试,测试结果表明:不论是我们节能器发生短路或是开路,均不影响电梯的安全运行。也就是说节能器接或不接,正常或损坏,电梯都3/5能正常运行。2.对电梯安全性提高:由于回收了能量,减少了电梯泄放电阻的发热,降低了控制柜的温度,也即提高了电梯的安全系数。3.提高乘客的安全性:选用应急型节能器,还可以提供应急平层功能,在突然断电的情况下,提供三相逆变输出,将电梯缓慢运行到最近的楼层,打开电梯,让乘客从容走出电梯,避免重大安全事故。四.与传统电梯节能器的比较前期市场上使用的节能器是馈能式,由于其会对电网造成影响、会造成空开跳闸,影响电梯安全一直无法推广。类别馈能式(普通方案)储能式(我们的方案)1.能量回收速度慢(需要逆变过程,受电网情况制约)快(利用超级电容功率密度高特性,快速充放电)2.能量回收效率低(速度低导致效率低,电梯可供能量回收的时间是非常短的)高3.对电网的影响逆变的高次谐波注入电网,导致电网电压畸变,降低电网电能质量无馈能的不连续、馈能能量波动大等,会引起电网电流的波动能量交换发生在直流侧,能大大减少电网电流的波动馈能注入全有功,导致电网功率因数极低情况出现,引起电气保护无4.安全性不能提供应急功能超级电容储能大,可以提供应急功能5.节能考核不方便(能量馈入了电网)方便(能量在电梯系统内部循环,电梯耗能明显减少)6.体积小(只有一个逆变器)大(超级电容占主要体积)7.价格低高(主要成本是超级电容)8.出现时间早,以前超级电容未出现,找不到合理的储能介质,只能应用此方案新技术,基于超级电容技术,在超级电容成熟后入市9.市场趋势将退出市场国家重点推广五.技术先进性采用双向大功率DC/DC技术,利用超级电容储能,频繁充放电,使用寿命10年以上,是新兴技术,国内领先,填补了行业的空白,开辟了电梯节能行业新篇章。上海稳利达是国家高新技术企业,在很多行业保持国内技术领先,旗下产品广泛分布于全国各地。六.经济效益目前中国电梯保有量约:350万台耗电量约:350(万台)*80(度/台/天)*350(天)=980亿度节能系...
