储罐区防火堤设计规范VIP免费

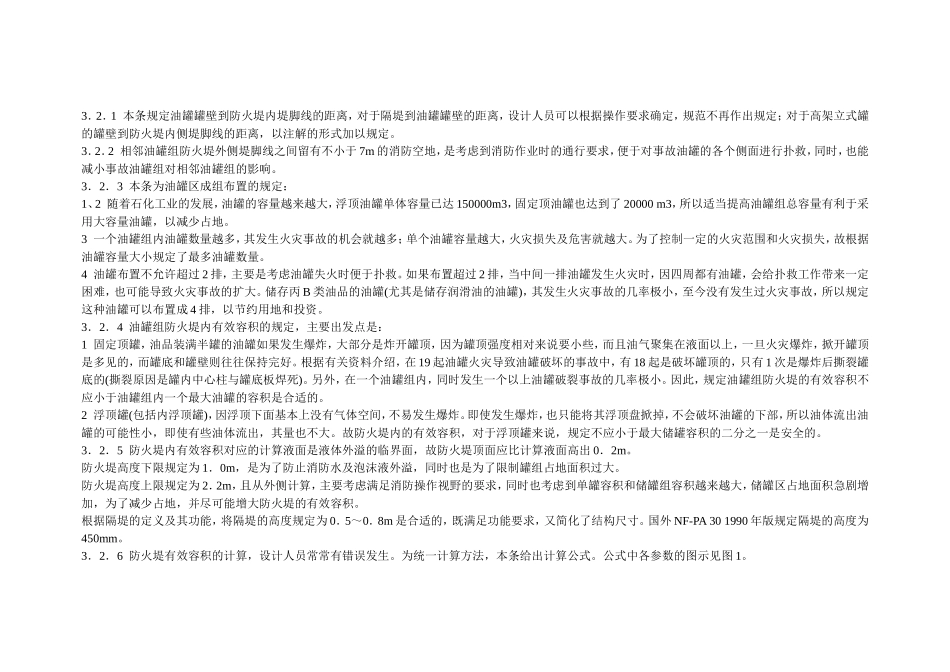

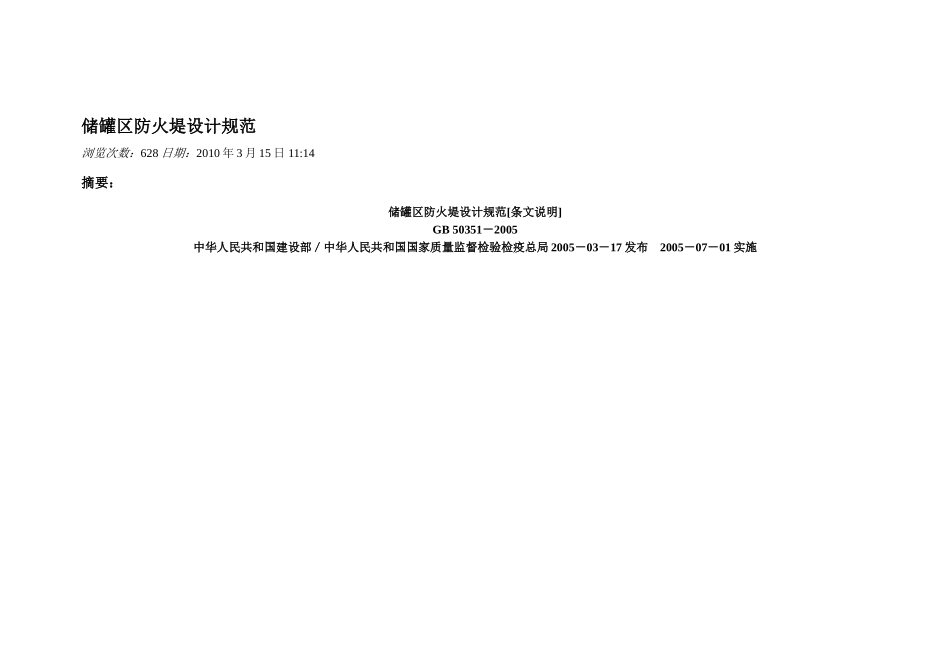

储罐区防火堤设计规范浏览次数：628日期：2010年3月15日11:14摘要：储罐区防火堤设计规范[条文说明]GB50351－2005中华人民共和国建设部／中华人民共和国国家质量监督检验检疫总局2005－03－17发布2005－07－01实施3．2油罐组防火堤的布置3．2．1本条规定油罐罐壁到防火堤内堤脚线的距离，对于隔堤到油罐罐壁的距离，设计人员可以根据操作要求确定，规范不再作出规定；对于高架立式罐的罐壁到防火堤内侧堤脚线的距离，以注解的形式加以规定。3．2．2相邻油罐组防火堤外侧堤脚线之间留有不小于7m的消防空地，是考虑到消防作业时的通行要求，便于对事故油罐的各个侧面进行扑救，同时，也能减小事故油罐组对相邻油罐组的影响。3．2．3本条为油罐区成组布置的规定：1、2随着石化工业的发展，油罐的容量越来越大，浮顶油罐单体容量已达150000m3，固定顶油罐也达到了20000m3，所以适当提高油罐组总容量有利于采用大容量油罐，以减少占地。3一个油罐组内油罐数量越多，其发生火灾事故的机会就越多；单个油罐容量越大，火灾损失及危害就越大。为了控制一定的火灾范围和火灾损失，故根据油罐容量大小规定了最多油罐数量。4油罐布置不允许超过2排，主要是考虑油罐失火时便于扑救。如果布置超过2排，当中间一排油罐发生火灾时，因四周都有油罐，会给扑救工作带来一定困难，也可能导致火灾事故的扩大。储存丙B类油品的油罐(尤其是储存润滑油的油罐)，其发生火灾事故的几率极小，至今没有发生过火灾事故，所以规定这种油罐可以布置成4排，以节约用地和投资。3．2．4油罐组防火堤内有效容积的规定，主要出发点是：1固定顶罐，油品装满半罐的油罐如果发生爆炸，大部分是炸开罐顶，因为罐顶强度相对来说要小些，而且油气聚集在液面以上，一旦火灾爆炸，掀开罐顶是多见的，而罐底和罐壁则往往保持完好。根据有关资料介绍，在19起油罐火灾导致油罐破坏的事故中，有18起是破坏罐顶的，只有1次是爆炸后撕裂罐底的(撕裂原因是罐内中心柱与罐底板焊死)。另外，在一个油罐组内，同时发生一个以上油罐破裂事故的几率极小。因此，规定油罐组防火堤的有效容积不应小于油罐组内一个最大油罐的容积是合适的。2浮顶罐(包括内浮顶罐)，因浮顶下面基本上没有气体空间，不易发生爆炸。即使发生爆炸，也只能将其浮顶盘掀掉，不会破坏油罐的下部，所以油体流出油罐的可能性小，即使有些油体流出，其量也不大。故防火堤内的有效容积，对于浮顶罐来说，规定不应小于最大储罐容积的二分之一是安全的。3．2．5防火堤内有效容积对应的计算液面是液体外溢的临界面，故防火堤顶面应比计算液面高出0．2m。防火堤高度下限规定为1．0m，是为了防止消防水及泡沫液外溢，同时也是为了限制罐组占地面积过大。防火堤高度上限规定为2．2m，且从外侧计算，主要考虑满足消防操作视野的要求，同时也考虑到单罐容积和储罐组容积越来越大，储罐区占地面积急剧增加，为了减少占地，并尽可能增大防火堤的有效容积。根据隔堤的定义及其功能，将隔堤的高度规定为0．5～0．8m是合适的，既满足功能要求，又简化了结构尺寸。国外NF-PA301990年版规定隔堤的高度为450mm。3．2．6防火堤有效容积的计算，设计人员常常有错误发生。为统一计算方法，本条给出计算公式。公式中各参数的图示见图1。图1防火堤有效容积计算示意3．2．7防火堤内场地地面设计，是一个比较复杂的问题，难以用一个统一的标准来要求，故本次制订根据调研结果分别对待。1对于大部分地区，为了排除雨水或消防水，堤内地面均应有不小于0．5％的设计地面坡度。调研发现，湿陷性黄土、膨胀土、盐渍土地区，在降雨或喷淋试水后地面产生沉降或膨胀，可能危害到储罐和防火堤的基础安全，所以应采取预防措施，防止水害。南方地区，四季常青，堤内种植草坪，既可降低地面温度，又可美化环境，特作此规定。2对土壤渗透性很强的地区，为防止储罐渗漏物对附近地下水源及环境的污染，所以提出堤内地面应采取防渗漏措施的要求。3．2．8规范编制组在调研过程中发现，目前许多储罐区场地的雨水排放设备极不完善，针对储罐区场地雨水排放的问题，规范编制组进行了深入的探讨。一致认为：储罐组堤内雨...
