GIS开关装置简介VIP免费

GIS开关装置简介_第1页
1/34
GIS开关装置简介_第2页
2/34
GIS开关装置简介_第3页
3/34

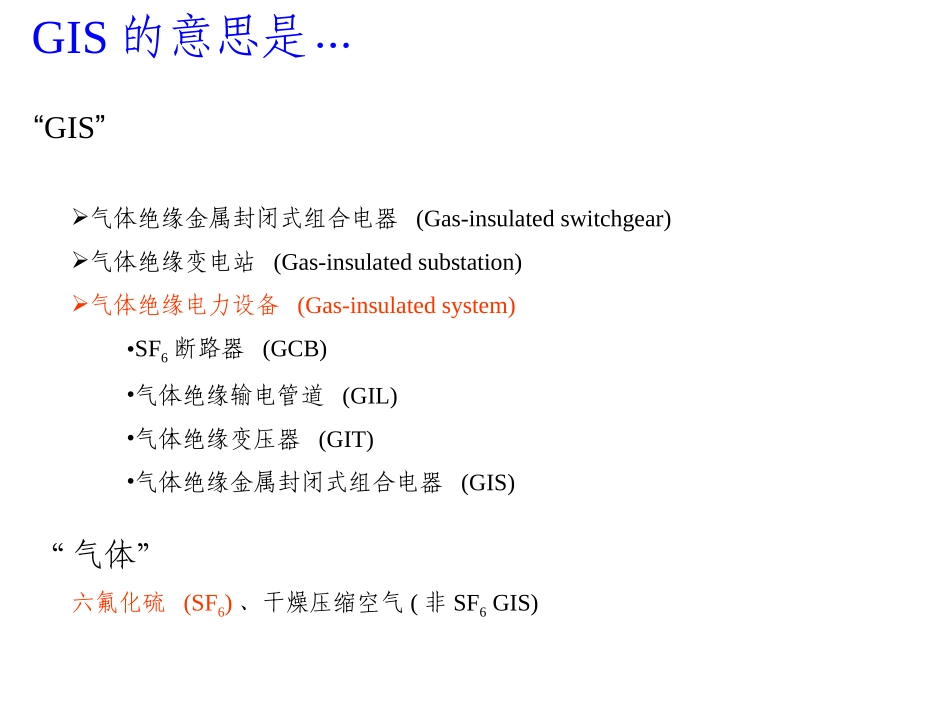

GIS开关装置简介GIS的意思是…“GIS”地理信息系统(GeographicInformationSystem)气体绝缘金属封闭式组合电器(Gas-insulatedswitchgear)气体绝缘变电站(Gas-insulatedsubstation)气体绝缘电力设备(Gas-insulatedsystem)•SF6断路器(GCB)•气体绝缘输电管道(GIL)•气体绝缘变压器(GIT)•气体绝缘金属封闭式组合电器(GIS)“气体”六氟化硫(SF6)、干燥压缩空气(非SF6GIS)GIS设备的技术变迁1900法国H.Moissan和P.Lebeau首次合成SF61937美国GE公司的E.E.Charlton和F.S.Cooper发现了SF6的高绝缘耐力1938F.S.Cooper申请了SF6应用于电力设备的美国专利1939S.O.Greenlee开发了制造环氧树脂1953美国WH公司的H.J.Lingal申请了GCB专利1955美国WH公司制造第一台GCB1956美国制造第一台GIT1967德国和瑞士第一台GIS开始运行1975德国第一条GIL国内60年代开始研制六氟化硫绝缘电气设备80年代大量的SF6电气设备引进和研制成功GIS技术的起源GIS设备的技术变迁高电压化GIS72kV550kV1100kVGIS技术的发展日本1968年投运的72kVGIS超高压GIS试验场GIS设备的技术变迁小型化、提高可靠性GIS设备的技术变迁IEEESubstationsCommittee体积:145kVGIS体积下降为原来的30%,使用SF6降为原来的25%。可靠性:平均无故障时间提高到400-1000年/间隔GIS设备的技术变迁直流GIS的出现日本纪伊水道直流输电工程中的直流GIS(按照500kV设计、试验,目前运行于250kV)GIS设备的技术变迁混合气体绝缘•降低经济成本•防止温室效应导致的全球变暖基于设备状况的维修管理技术•定时维护(TBM)•基于设备状况的维护(CBM)GIS设备的优点体积小0.1MPa下,SF6的绝缘强度是空气的大约3倍高压导体全部封闭在金属外壳(500kV的GIS只有敞开式电器的1/50左右大小)敞开式变电站(72kV-1200A,215MVA)替代为金属封闭式组合电器之后设置于公园地下的GIS和变压器GIS设备的优点可靠性高•平均无故障时间:400-1000年/间隔•寿命:35-50年•不受恶劣环境因素(如台风、盐碱、地震等)的影响•无火灾隐患•不污染环境、对居民友好体积小、可靠性高•适用于征地困难的地区•维护工作量小•寿命长,全寿命造价低GIS设备的应用GIS设备使用量的增加GIS全球超过20000间隔(2005年)GIT第一台69kV、2MVA全球运行的GIT超过10000台,主要集中在亚太地区(2003年)GIL第一条700m全球约300kmGCB国内的情况(1)至目前,高压断路器几乎全部使用SF6替代绝缘油和空气介质。新建或改造的220kV及以上电压等级变电站基本全部采用SF6开关设备。(2)截止到2000年前,全国电力系统220kV及以上电压等级断路器共12162台。其中,100%的500kV开关设备729台和接近100%的330kV开关设备359台为SF6断路器和GIS;而在220kV电压等级,SF6断路器和GIS已占装运开关设备的约50%~60%。(3)国内SF6气体绝缘变压器的使用量总计已经达到数十台(分布于北京、上海、香港、深圳、重庆等地)。(4)GIL:南方电网天生桥水电站(500kV)、广东奥岭核电站(500kV)、华东电网的瓶窑变(500kV母线分裂改造工程)以及青海省拉西瓦水电站(750kV出线)用于电力设备时绝缘气体应满足的要求SF6气体的基本特性---一般性质SF6气体的基本特性---绝缘和灭弧性能SF6气体的基本特性---环境影响SF6气体含水量的控制注意事项SF6气体的理化特性用于电力设备时绝缘气体应满足的要求一般说来,一种气体要用于电力设备作为绝缘材料,必须满足如下的要求:一般要求(1)没有毒性;(2)液化温度低;(3)化学稳定性好绝缘能力(1)击穿场强大;(2)分解生成物不导电灭弧能力(1)电弧安定性好;(2)导热性好;(3)分解生成物不导电;(4)气体中音速低环境要求(1)不能破坏大气臭氧层;(2)地球温暖化系数小;(3)大气寿命短经济性(1)便宜;(2)能安定供应SF6气体的基本特性---一般性质(1)SF6气体的一般性质SF6由卤族元素中最活泼的元素氟(F)原子与硫(S)原子结合而成,其分子结构是六个F原子处于顶点位置而S原子处于中心位置的正八面体,S和F以共价键联结,键距1.58×10-10m。①无毒性②化学稳定性好•200ºC且有催化剂的情况下,微量分解•500ºC开始热分解•2000K附近出现热分解高峰③密度约为空气的5倍窒息的危险性SF6气...
