毕业设计:全自动波轮式洗衣机——机械传动系统设计计算

毕业设计:全自动波轮式洗衣机——机械传动系统设计计算_第1页
1/4
毕业设计:全自动波轮式洗衣机——机械传动系统设计计算_第2页
2/4
毕业设计:全自动波轮式洗衣机——机械传动系统设计计算_第3页
3/4

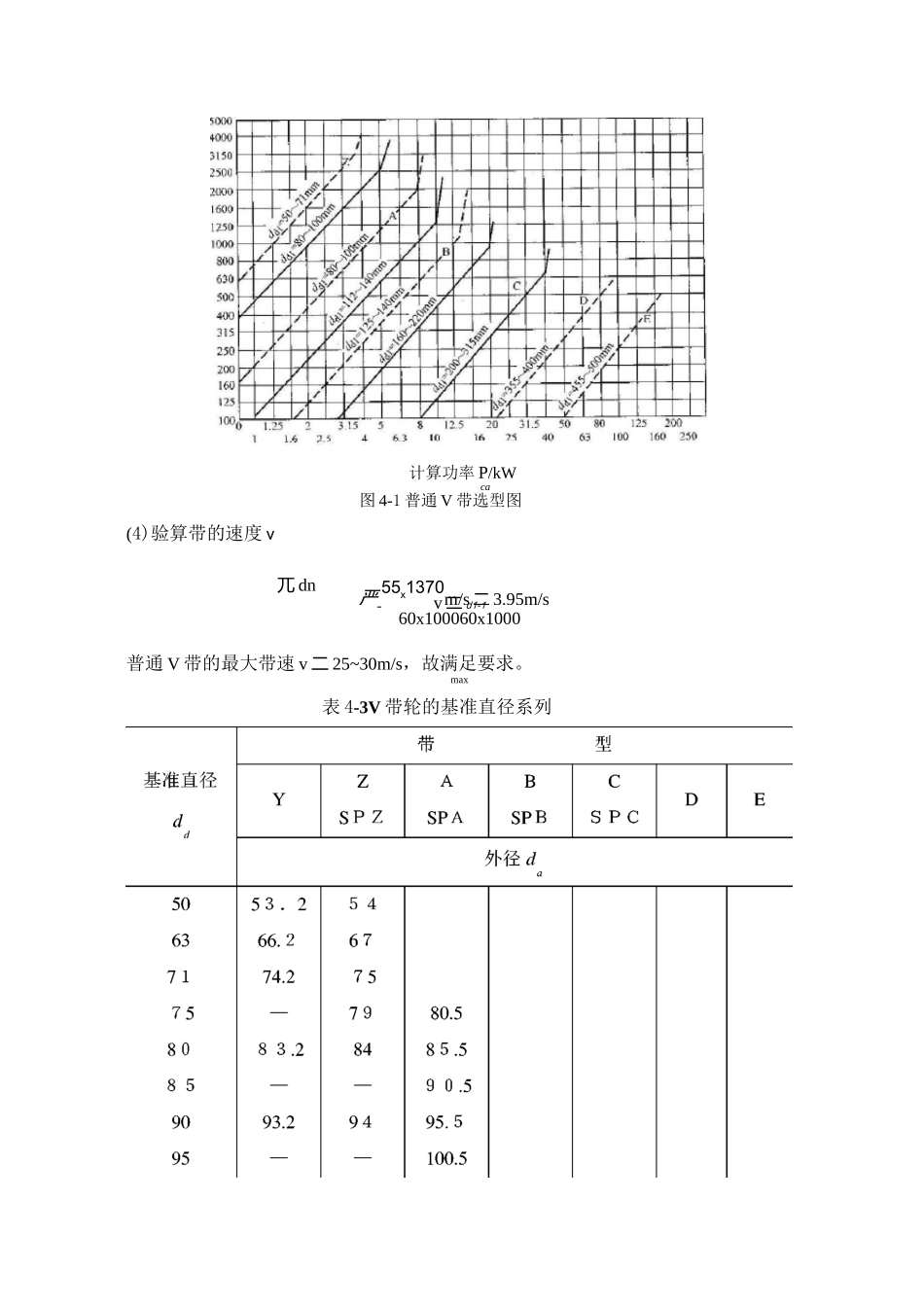

5204.25700~800120~3005.0250400~520700〜800120~5.370400~520700〜800120~306.370400~520700~120~30洗衣量/电动机功率/W内桶直径/m脱水转速(r•min-1)洗衣转速/(r•min-1)3.180700~800120〜毕业设计:全自动波轮式洗衣机机械传动系统设计计算指导教师:吴晓红李宝栋机械电子工程专业:张君波轮式全自动洗衣机的传动系统的设计计算内容较多,但当大多数零部件可以选用而无需进行设计,一般设计内容主要有:方案设计、电动机选用、带传动设计、行星减速器设计等。4.1 方案设计波轮式洗衣机常用布局为输入轴布置在内桶的中心处,整个传动系统基本上同轴布置,电动机只能偏置一边,为了保持平衡,可将排水电磁阀和排水管与电动机对称布置,必要时可加平衡块。根据设计任务中给出的内桶直径为 400mm 则外桶直径约为 470mm,电动机轴与洗涤输入轴之间中心距只能为 150mm 左右,在此范围内选择合适的一级降速传动比和采用带轮传动。4.1.1 基本参数的选择目前洗衣机的洗衣量、电动机功率、内桶直径等基本参数,大多数企业是通过实验进行设计选用的。表 4-1 是目前常用的波轮式全自动洗衣机基本参数情况,可供设计时参考。表 4-1 波轮式全自动洗衣机基本参数0400〜520400槽型ZSPZASPABSPBd/mm5075125dmin1406390SP根据设计任务要求最大洗衣量为 3.8kg,参照表 4-1 选用电动机功率为 180W,电动机满载时转速为 1370r・min。4.3V 带传动设计计算因为 V 带传动允许的传动比较大,结构较紧凑,在同样的张力下,V 带传动较平带传动能产生更大的摩擦力,所以这里选用了最常用的 V 带作为第一级降速。参照表 4—1,初步选定电动机功率 P 为 180W,洗衣转速为 180r/min,脱水转速为 720r/min,则传动比为:n1370i 一」==1.9n720(1)计算功率 Pca由于载荷变动小因此取工作情况系数 K=1.0AP=KP=0.18kWcaA(2)选择带型根据小带轮转速为 1370r/min,以及小带轮安装尺寸的大概范围,选取普通 V 带 Z 型(见图 4-1)(3)带轮的基准直径 d 和 d 初选小带轮的基准直径 d,查表 4-2 和表 4-3,12d1选取 d=55mm,大于 V 带轮的最小基准直径 d 的要求 50mm。d1dmin表 4-2V 带轮的最小基准直径大带轮的基准直径 d 为:d2d=id=1.9x55mm=104.5mm,按表 4—3 圆整为 d=106mm。d2d1d220024严 55 x 1370 m/s 二 3.95m/s图 4-1 普通 V 带选型图(4)验算带的速度 v兀 dnv 二 d1-160x100060x1000普通 V 带的最大带速 v 二 25~30m/s,...
