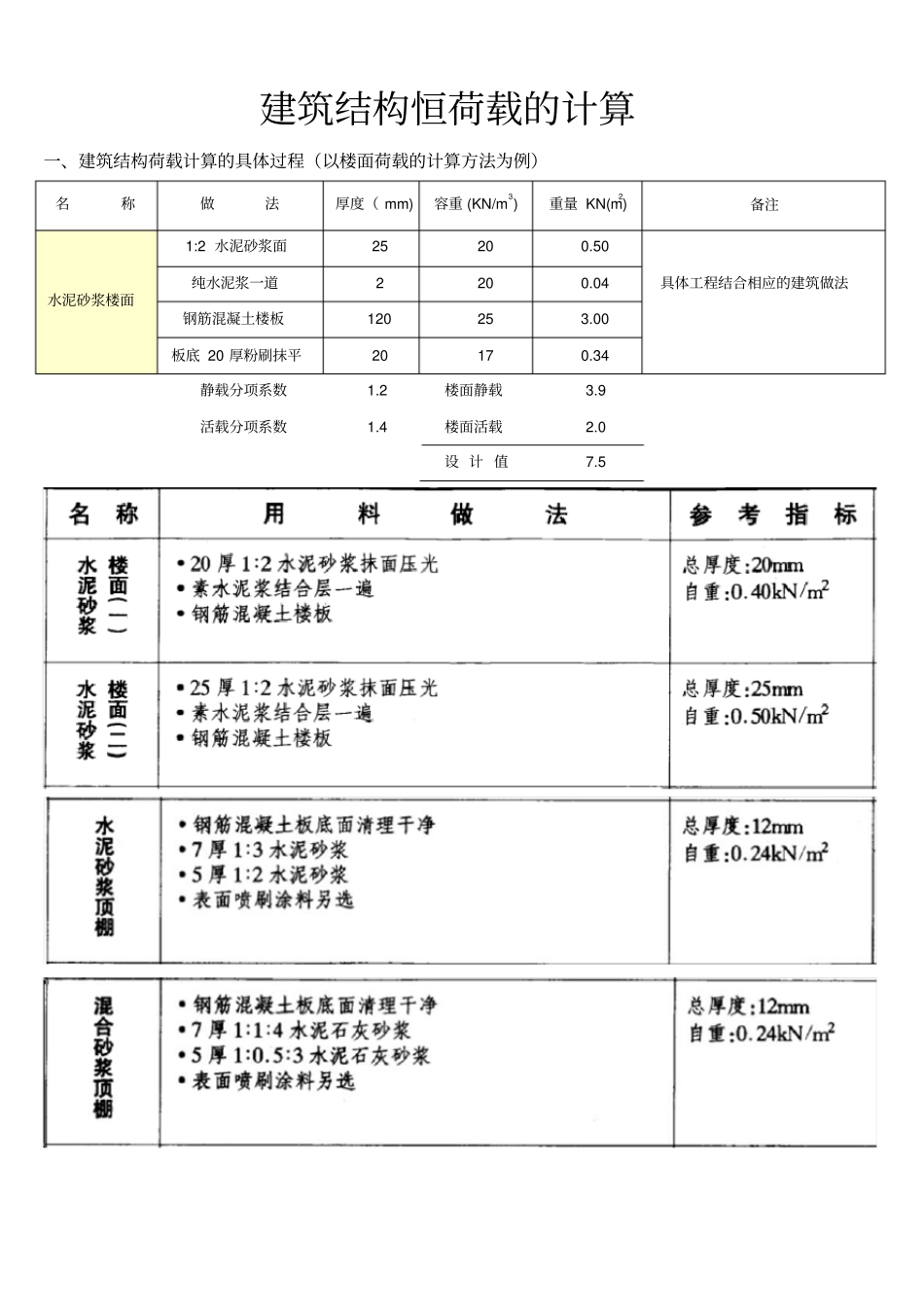

建筑结构恒荷载的计算一、建筑结构荷载计算的具体过程(以楼面荷载的计算方法为例)名称做法厚度( mm) 容重 (KN/m3) 重量 KN(m2) 备注水泥砂浆楼面1:2 水泥砂浆面25 20 0.50 纯水泥浆一道2 20 0.04 具体工程结合相应的建筑做法钢筋混凝土楼板120 25 3.00 板底 20 厚粉刷抹平20 17 0.34 静载分项系数1.2 楼面静载3.9 活载分项系数1.4 楼面活载2.0 设 计 值7.5 二、建筑结构荷载计算的一般方法(注意结合自己所在地的具体做法)(一)、外墙(外墙容重13.5KN/m 3)1、240 墙体荷载面砖外墙面荷载 :4.3KN/m 213.5x0.24+0.4(20 厚抹灰) +0.6(20 厚抹灰 +面砖) =4.24 涂料外墙面荷载:4.3KN/m 2干挂花岗岩外墙面荷载 :4.6KN/m 213.5x0.24+0.4(20 厚抹灰) +0.03x28(30 厚花岗岩 ) +0.1(支撑钢架 )=4.58 2、200 墙体荷载面砖外墙面荷载 :3.7KN/m 213.5x0.20+0.4(20 厚抹灰) +0.6(20 厚抹灰 +面砖) =3.7 涂料外墙面荷载:3.7KN/m 2干挂花岗岩外墙面荷载 :4.0KN/m 213.5x0.20+0.4(20 厚抹灰) +0.03x28(30 厚花岗岩 ) +0.1(支撑钢架 )=4.04 (二)、内墙(内墙容重9.0KN/m 3)120 墙体荷载普通内墙面荷载 :2.0KN/m 29.0x0.12+0.8(20 厚双面抹灰) =1.88 卫生间内墙: 2.5KN/m 29.0x0.12+0.8(20 厚双面抹灰) +0.6(面砖 )=2.48 (三)、幕墙(门窗)荷载1、局部幕墙 1.5KN/m 22、对大片幕墙宜取2.0KN/m2(四)、楼板荷载1、带地下室首层150 厚楼板 : 5.5KN/m 225x0.15+0.5(吊顶)+0.4(面层) +0.025x28(大理石) =5.35 2、楼层 120 厚楼板 : 4.5KN/m 225x0.12+0.4(底粉)+0.4(面层) +0.6(贴瓷砖) =4.4 对 100~130 板厚的都可大约取4.5KN/m 23、坡屋面荷载6.0KN/m2/Cos α吊顶 : 0.5 120 板厚25x0.12=3.0 20 厚砂浆找平20x0.02=0.4 防水保温层:0.2 40 厚砂浆保护层20x0.04=0.8 屋面瓦1.0 合计:5.9KN/m 24、覆土地下室顶板吊顶 : 0.5 250 板厚25x0.25=6.25 覆土厚(完成面 -结构面 )x20 5、建筑找坡上人屋面7.0KN/m 2底粉 20 厚20*0.02=0.4 120 板厚25x0.12=3.0 20 厚砂浆结合层20*0.02=0.4 找坡 (2% L=7.0m) 140 厚(0.14-0.02)*13.5=1.6 防水保温层:0.2 40 厚细石混凝土20x0.04=0.8 20 厚砂浆结合层20x0.02=0.4 面砖0.2 合计:7.0KN/m 26、建筑找坡露台6.0KN/m 2底粉 20 厚20*0.02=0.4 120 板厚25x0.12=3.0 20 厚砂浆结合层20*0.02=0.4 找坡 (2% L=3.5m)70 厚(0.07-0.02)*13.5=0.67 防水保温层:0.2 40 厚细石混凝土20x0.04=0.8 20 厚砂浆结合层20x0.02=0.4 面砖0.2 合计:6.07KN/m 27、不上人屋面 (楼梯、机房顶 ) 5.5KN/m 2底粉 20 厚20*0.02=0.4 120 板厚25x0.12=3.0 20 厚砂浆结合层20*0.02=0.4 找坡 (2% L=4.0m)80 厚(0.08-0.02)*13.5=0.8 防水保温层:0.2 20 厚砂浆保护层20x0.02=0.4 面砖0.2 合计:5.4KN/m 2三、建筑结构荷载有关规定(一)对荷载规范的补充(二)水压力(三)土压力(四)隔墙荷载
