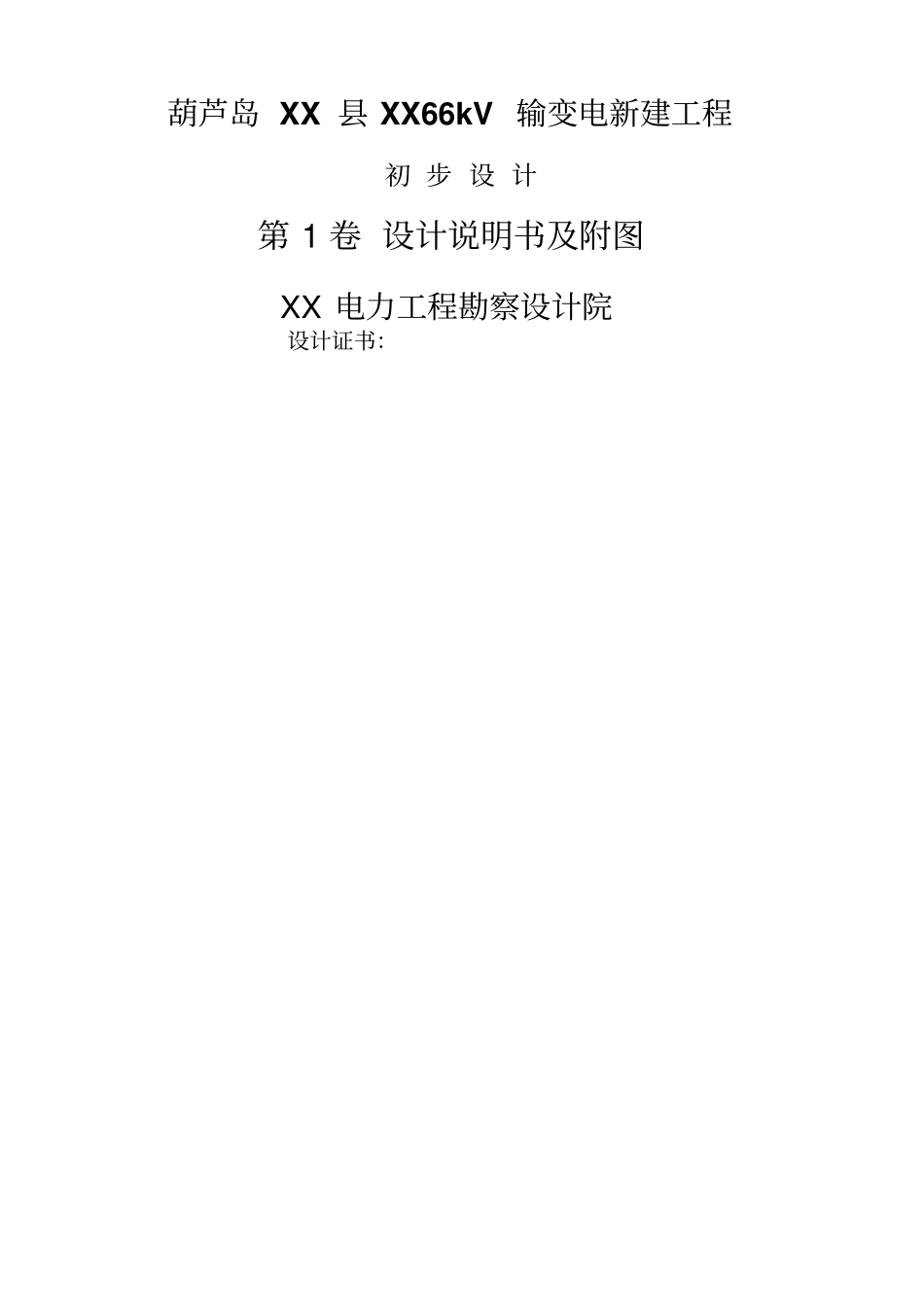

葫芦岛66kv输变电新建工程初步设计241_第1页
1/35

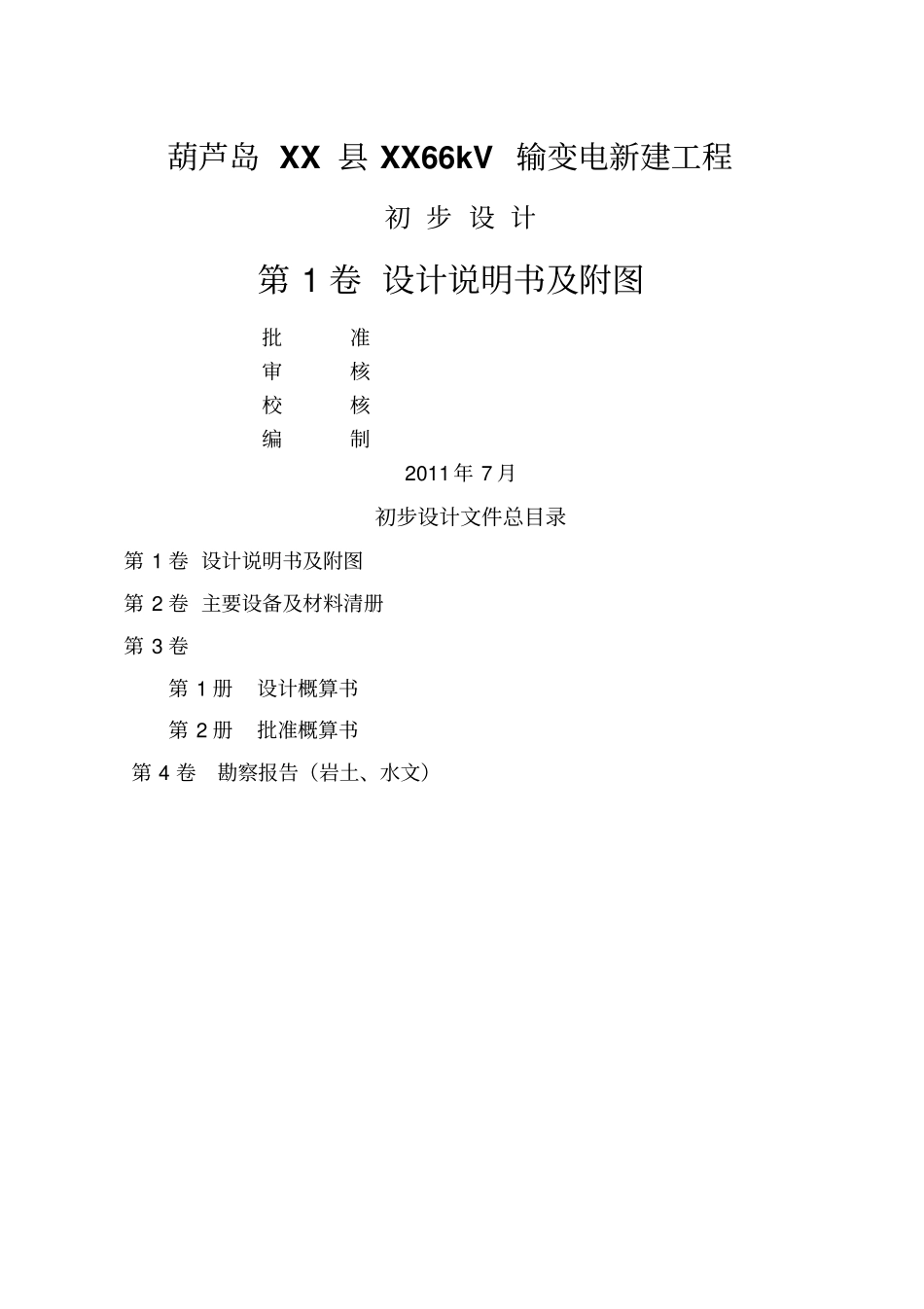

葫芦岛66kv输变电新建工程初步设计241_第2页
2/35

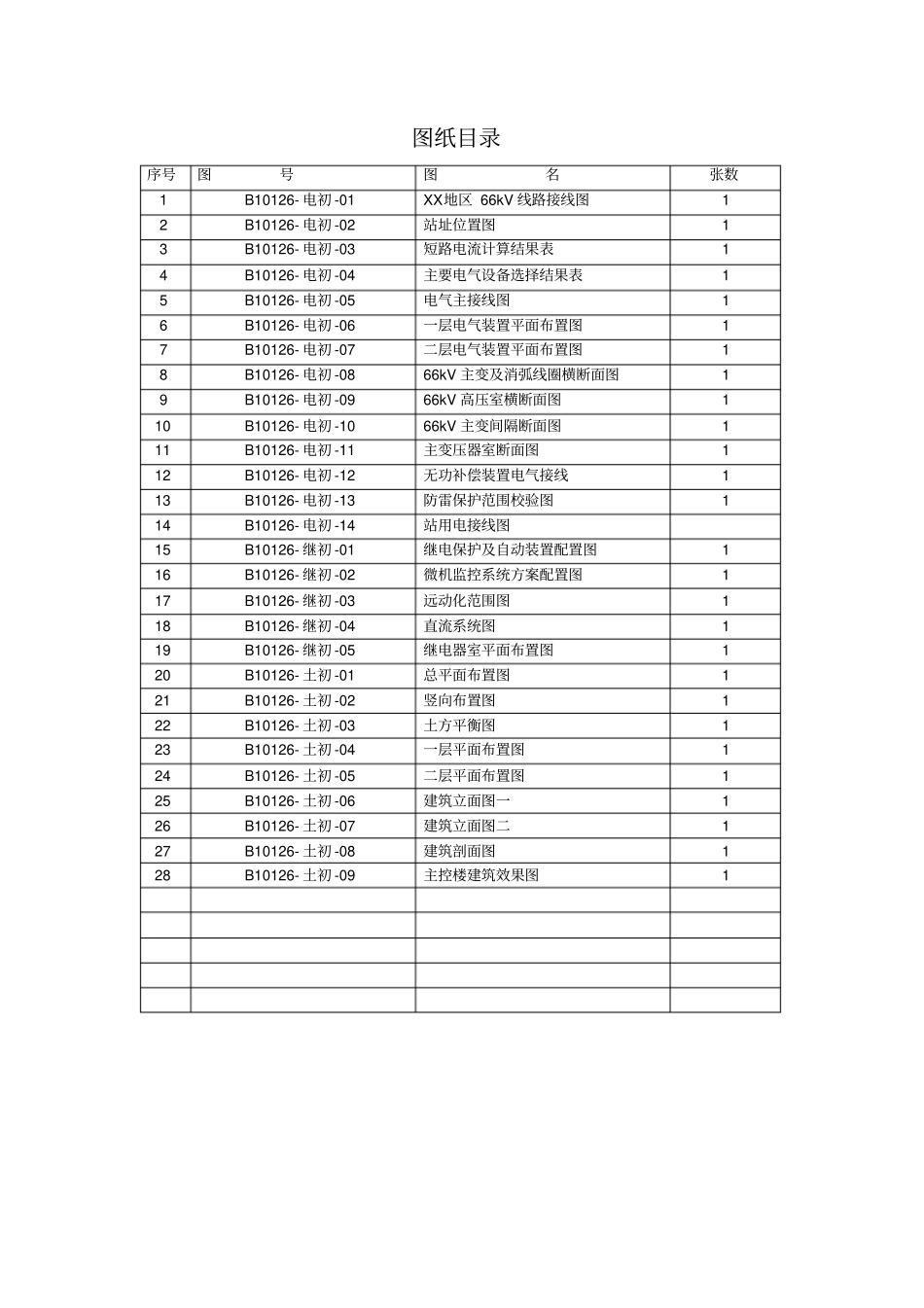

葫芦岛66kv输变电新建工程初步设计241_第3页
3/35
葫芦岛 XX 县 XX66kV 输变电新建工程初 步 设 计第 1 卷 设计说明书及附图XX 电力工程勘察设计院设计证书:葫芦岛 XX 县 XX66kV 输变电新建工程初 步 设 计第 1 卷 设计说明书及附图批准审核校核编制2011 年 7 月初步设计文件总目录第 1 卷 设计说明书及附图第 2 卷 主要设备及材料清册第 3 卷第 1 册设计概算书第 2 册批准概算书第 4 卷勘察报告(岩土、水文)图纸目录序号图号图名张数1 B10126- 电初 -01 XX地区 66kV 线路接线图1 2 B10126- 电初 -02 站址位置图1 3 B10126- 电初 -03 短路电流计算结果表1 4 B10126- 电初 -04 主要电气设备选择结果表1 5 B10126- 电初 -05 电气主接线图1 6 B10126- 电初 -06 一层电气装置平面布置图1 7 B10126- 电初 -07 二层电气装置平面布置图1 8 B10126- 电初 -08 66kV 主变及消弧线圈横断面图1 9 B10126- 电初 -09 66kV 高压室横断面图1 10 B10126- 电初 -10 66kV 主变间隔断面图1 11 B10126- 电初 -11 主变压器室断面图1 12 B10126- 电初 -12 无功补偿装置电气接线1 13 B10126- 电初 -13 防雷保护范围校验图1 14 B10126- 电初 -14 站用电接线图15 B10126- 继初 -01 继电保护及自动装置配置图1 16 B10126- 继初 -02 微机监控系统方案配置图1 17 B10126- 继初 -03 远动化范围图1 18 B10126- 继初 -04 直流系统图1 19 B10126- 继初 -05 继电器室平面布置图1 20 B10126- 土初 -01 总平面布置图1 21 B10126- 土初 -02 竖向布置图1 22 B10126- 土初 -03 土方平衡图1 23 B10126- 土初 -04 一层平面布置图1 24 B10126- 土初 -05 二层平面布置图1 25 B10126- 土初 -06 建筑立面图一1 26 B10126- 土初 -07 建筑立面图二1 27 B10126- 土初 -08 建筑剖面图1 28 B10126- 土初 -09 主控楼建筑效果图1 说明书目录1 总的部分1 1.1 概述1 1.2 站址概况2 1.3 主要技术原则及存在问题4 1.4 技术经济指标4 2 电力系统部分5 2.1 电力系统5 3 电气部分7 3.1 建设规模7 3.2 电气主接线7 3.3 短路电流及主要设备选择8 3.4 电气设备布置及配电装置10 3.5 过电压保护和接地11 3.6 交直流一体化装置11 3.7 照明、动力系统13 3.8 电气二次及远动部分13 4 土建部分21 4.1 概述21 4.2 站区总布置与交通运...
