电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

蒸压砖生产工艺

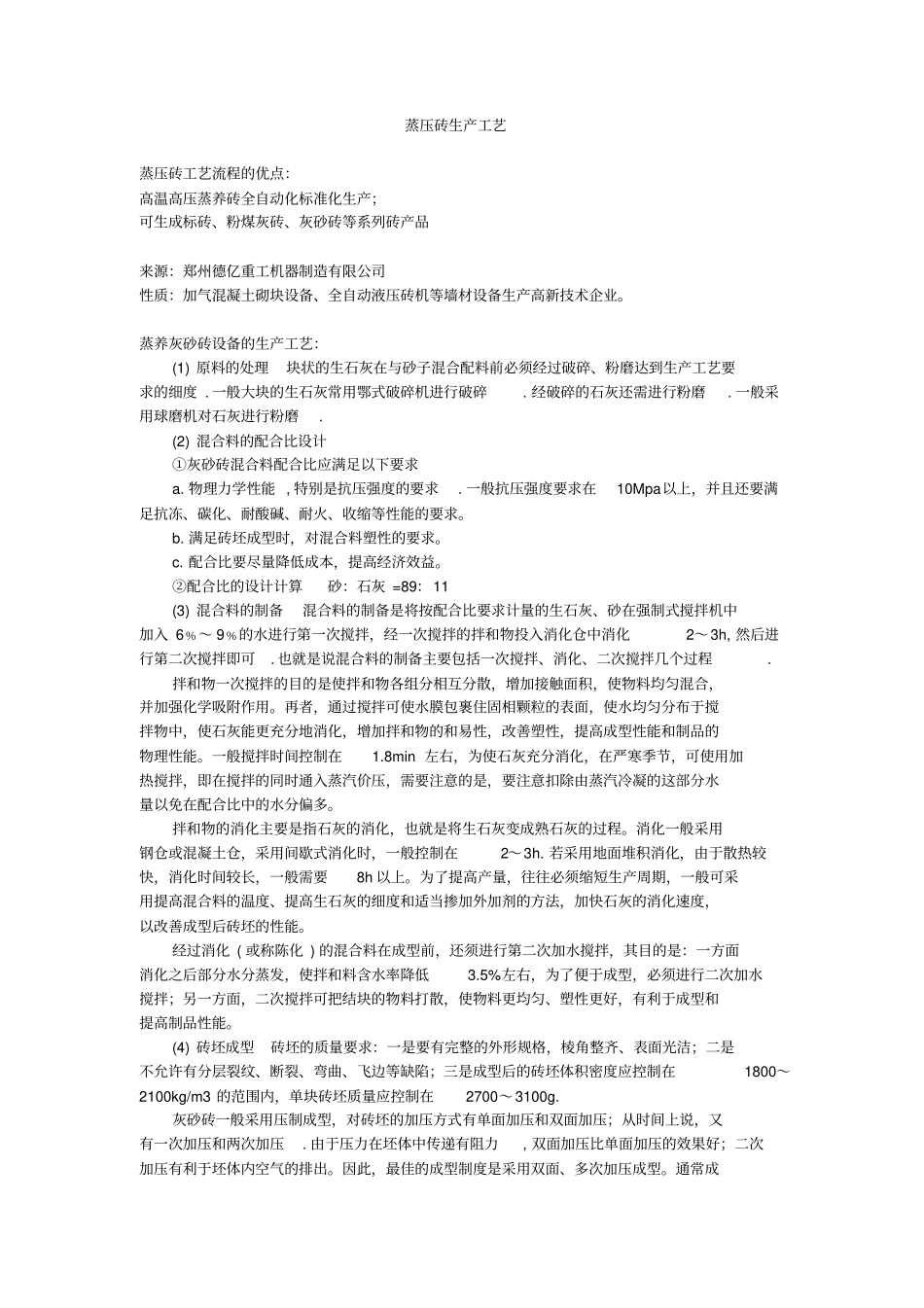

蒸压砖生产工艺_第1页
1/3
蒸压砖生产工艺_第2页
2/3

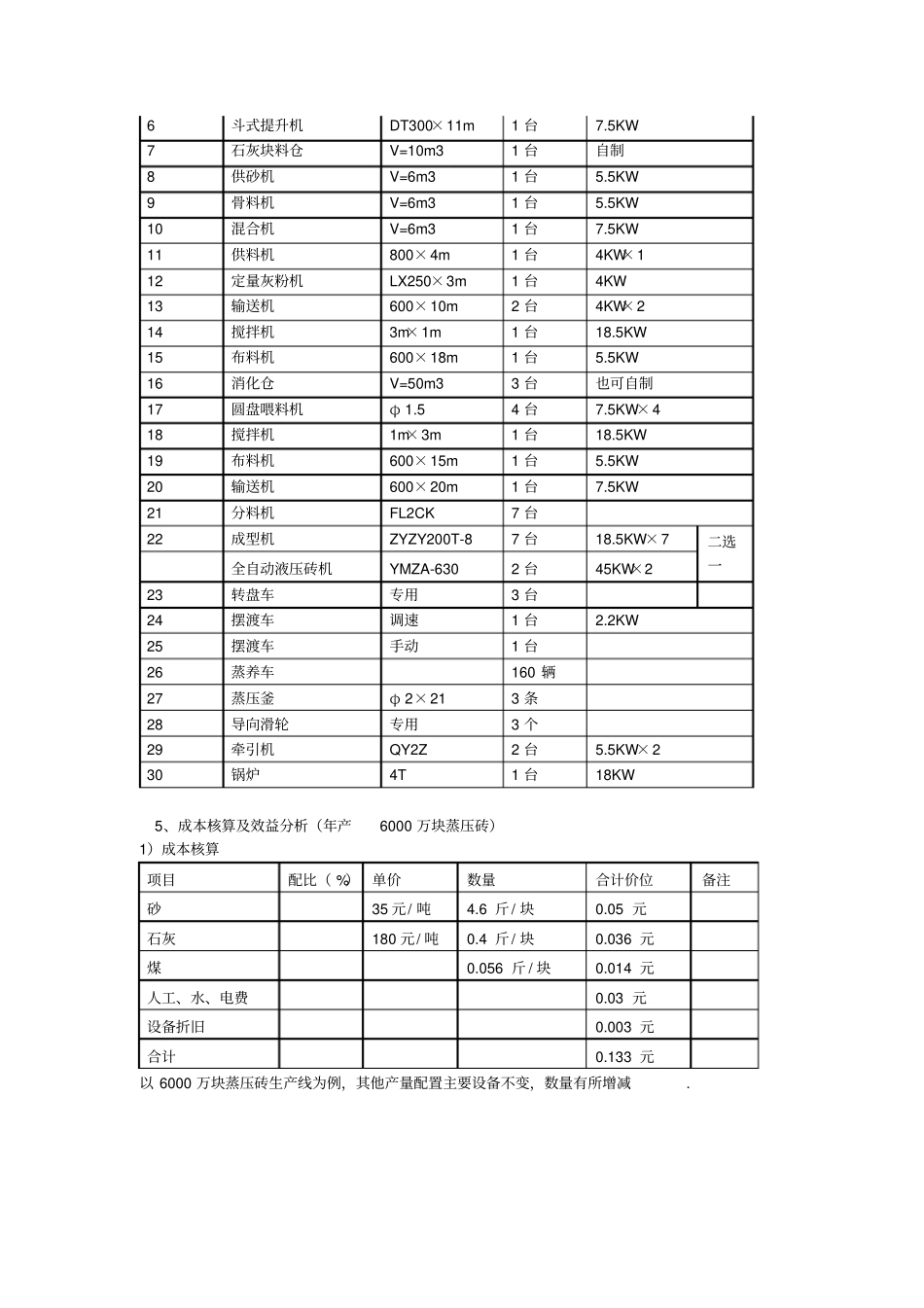

蒸压砖生产工艺_第3页
3/3
蒸压砖生产工艺蒸压砖工艺流程的优点:高温高压蒸养砖全自动化标准化生产;可生成标砖、粉煤灰砖、灰砂砖等系列砖产品来源:郑州德亿重工机器制造有限公司性质:加气混凝土砌块设备、全自动液压砖机等墙材设备生产高新技术企业。蒸养灰砂砖设备的生产工艺:(1) 原料的处理块状的生石灰在与砂子混合配料前必须经过破碎、粉磨达到生产工艺要求的细度 . 一般大块的生石灰常用鄂式破碎机进行破碎. 经破碎的石灰还需进行粉磨. 一般采用球磨机对石灰进行粉磨. (2) 混合料的配合比设计①灰砂砖混合料配合比应满足以下要求a. 物理力学性能 , 特别是抗压强度的要求. 一般抗压强度要求在10Mpa以上,并且还要满足抗冻、碳化、耐酸碱、耐火、收缩等性能的要求。b. 满足砖坯成型时,对混合料塑性的要求。c. 配合比要尽量降低成本,提高经济效益。②配合比的设计计算砂:石灰 =89:11 (3) 混合料的制备混合料的制备是将按配合比要求计量的生石灰、砂在强制式搅拌机中加入 6﹪~ 9﹪的水进行第一次搅拌,经一次搅拌的拌和物投入消化仓中消化2~3h, 然后进行第二次搅拌即可. 也就是说混合料的制备主要包括一次搅拌、消化、二次搅拌几个过程. 拌和物一次搅拌的目的是使拌和物各组分相互分散,增加接触面积,使物料均匀混合,并加强化学吸附作用。再者,通过搅拌可使水膜包裹住固相颗粒的表面,使水均匀分布于搅拌物中,使石灰能更充分地消化,增加拌和物的和易性,改善塑性,提高成型性能和制品的物理性能。一般搅拌时间控制在1.8min 左右,为使石灰充分消化,在严寒季节,可使用加热搅拌,即在搅拌的同时通入蒸汽价压,需要注意的是,要注意扣除由蒸汽冷凝的这部分水量以免在配合比中的水分偏多。拌和物的消化主要是指石灰的消化,也就是将生石灰变成熟石灰的过程。消化一般采用钢仓或混凝土仓,采用间歇式消化时,一般控制在2~3h. 若采用地面堆积消化,由于散热较快,消化时间较长,一般需要8h 以上。为了提高产量,往往必须缩短生产周期,一般可采用提高混合料的温度、提高生石灰的细度和适当掺加外加剂的方法,加快石灰的消化速度,以改善成型后砖坯的性能。经过消化 ( 或称陈化 ) 的混合料在成型前,还须进行第二次加水搅拌,其目的是:一方面消化之后部分水分蒸发,使拌和料含水率降低3.5%左右,为了便于成型,必须进行二次加水搅拌;另一方面,二次搅拌可把结块的物料打散,使物料更均匀、塑性更好,有利于成型和提高制品性能。...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

蒸压砖生产工艺

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
