蒸汽冷凝时传热系数和给热系数测定试验指导书

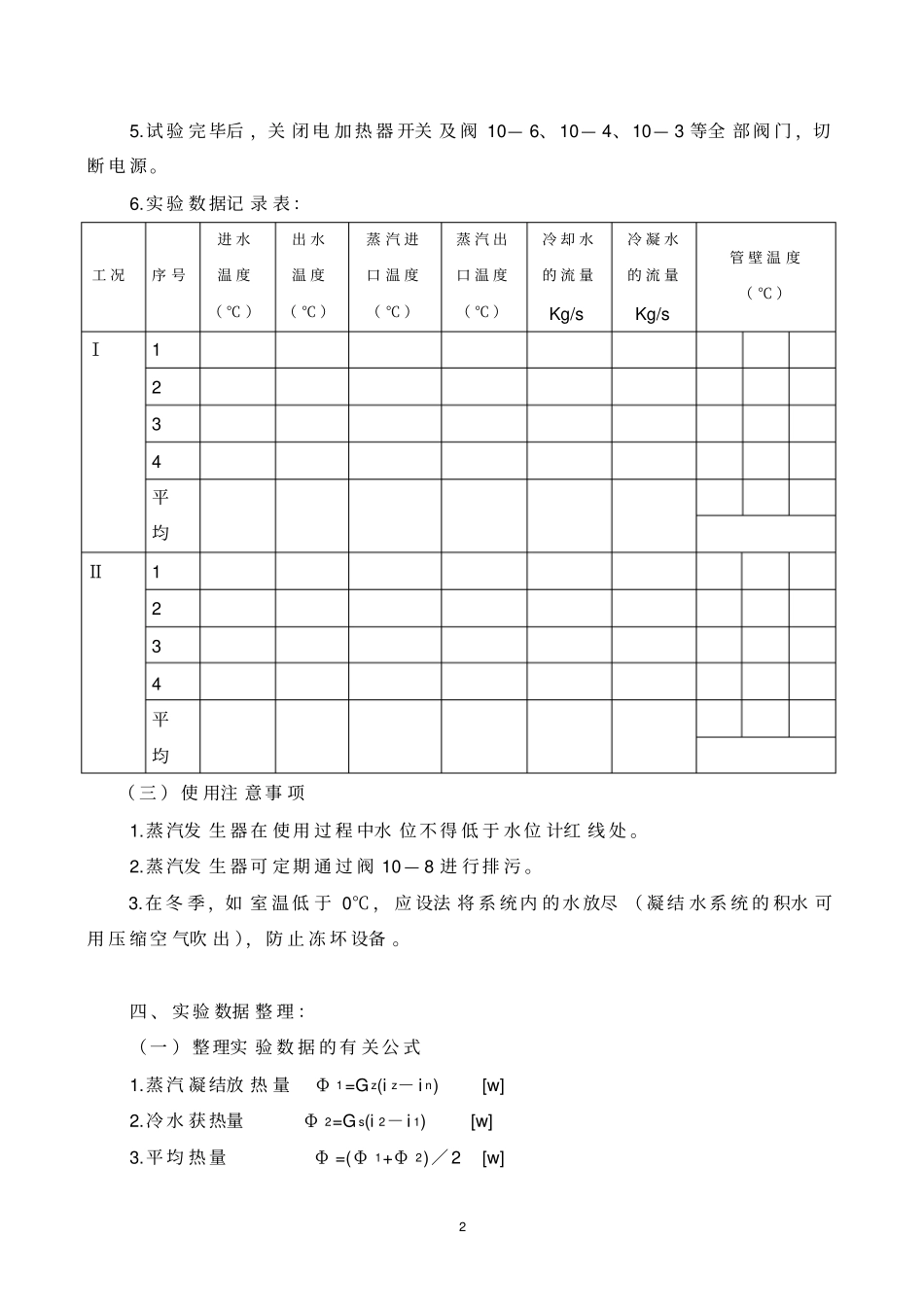

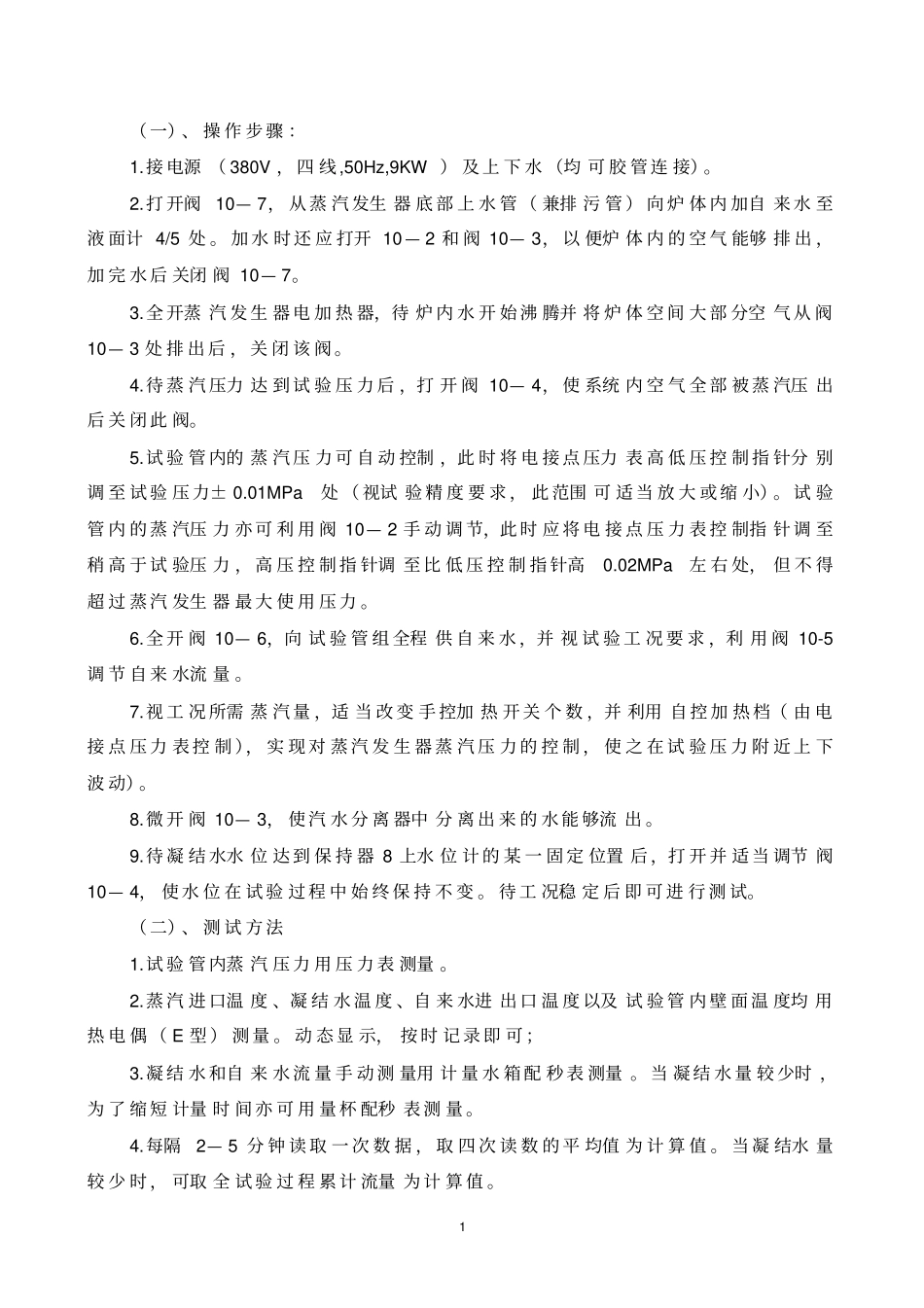

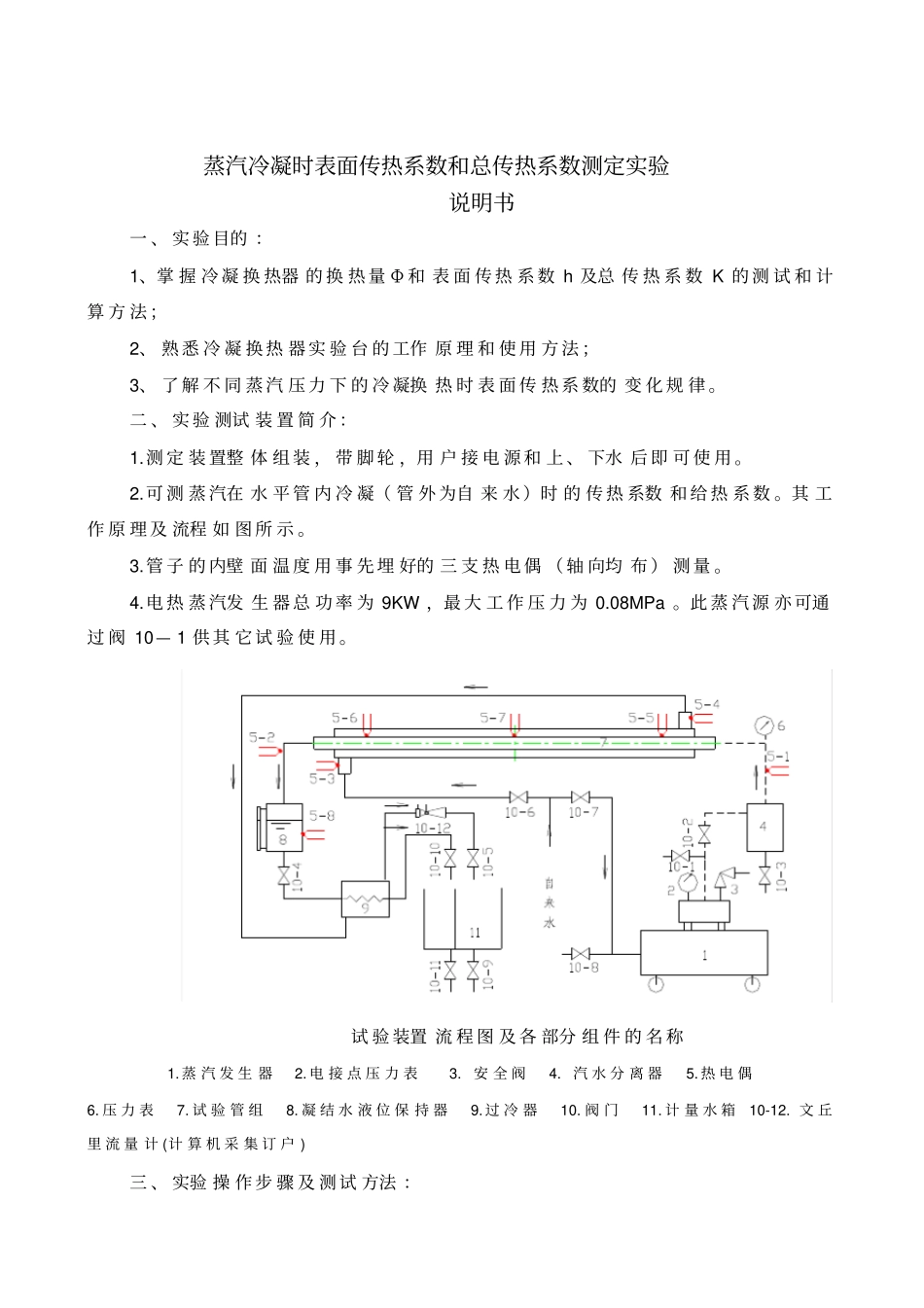

蒸汽冷凝时表面传热系数和总传热系数测定实验说明书一 、 实 验 目的 ：1、掌 握 冷 凝 换 热器 的 换 热 量 Φ 和 表 面 传 热 系 数 h 及总 传 热 系 数 K 的 测 试 和 计算 方 法 ；2、 熟 悉 冷 凝 换 热 器 实 验 台 的 工作 原 理 和 使 用 方 法 ；3、 了 解 不 同 蒸 汽 压 力 下 的 冷 凝换 热 时 表 面 传 热 系 数的 变 化 规 律 。二 、 实 验 测试 装 置 简 介 ：1.测 定 装 置整 体 组 装 ， 带 脚 轮 ，用 户 接 电 源 和 上 、 下水 后 即 可 使 用 。2.可 测 蒸 汽在 水 平 管 内 冷 凝（ 管 外 为自 来 水 ）时 的 传 热 系数 和 给 热 系 数 。其 工作 原 理 及 流程 如 图 所 示 。3.管 子 的 内壁 面 温 度 用 事 先 埋 好的 三 支 热 电 偶 （ 轴 向均 布 ） 测 量 。4.电 热 蒸 汽发 生 器 总 功 率 为 9KW ，最 大 工 作 压 力 为 0.08MPa 。此 蒸 汽 源 亦 可通过 阀 10— 1 供 其 它 试 验 使 用 。试 验 装置 流 程 图 及 各 部分 组 件 的 名 称1. 蒸 汽 发 生 器2. 电 接 点 压 力 表3. 安 全 阀4. 汽 水 分 离 器5. 热 电 偶6. 压 力 表7. 试 验 管 组8. 凝 结 水 液 位 保 持 器9. 过 冷 器10. 阀 门11. 计 量 水 箱10-12. 文 丘里 流 量 计 (计 算 机 采 集 订 户 ) 三 、 实验 操 作 步 骤 及 测 试 方法 ：1 （ 一）、 操 作 步 骤 ：1.接 电源 （ 380V ， 四 线 ,50Hz,9KW ） 及 上 下 水 （均 可 胶 管 连 接）。2.打 开阀10— 7， 从 蒸 汽 发生 器 底 部 上 水 管 （ 兼排 污 管 ） 向 炉 体 内 加自 来 水 至液 面计 4/5 处 。 加 水 时 还 应 打开 10 — 2 和 阀 10— 3， 以 便炉 体 内 的 空 气 能够 排 出 ，加 完 水 后 关闭 阀 10— 7。3.全 开蒸 汽 发 生 器 电 加 热 器，待 炉 内 水 开 始 沸 腾并 将 炉 体 空 间 大 部 分空 气 从 阀10— 3 处 排 出 后 ， 关 闭 该 阀 。4.待 蒸 汽 压力 达 到 试 验 压 力 后 ，打 开 阀 10— 4...
