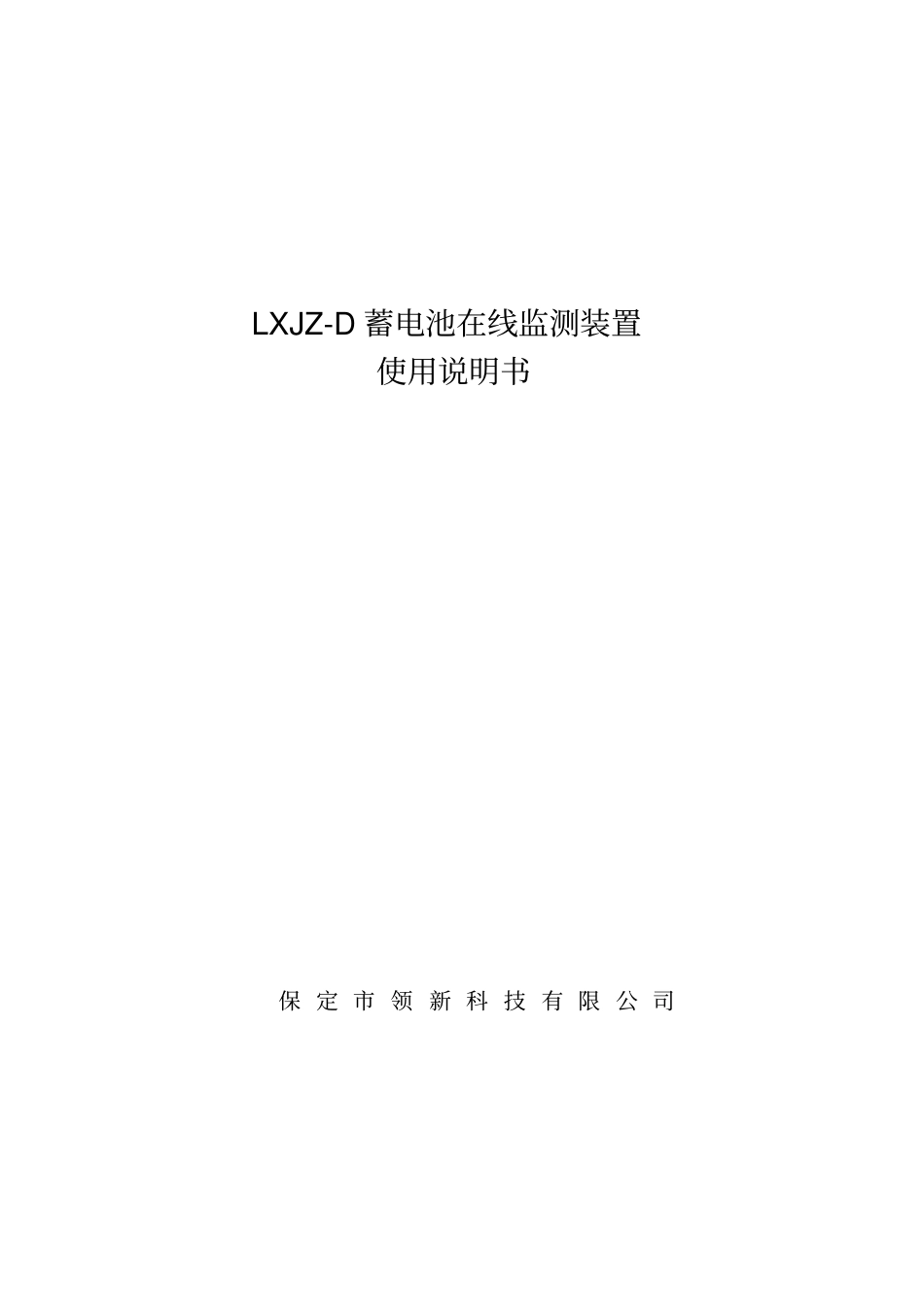

LXJZ-D 蓄电池在线监测装置使用说明书保 定 市 领 新 科 技 有 限 公 司精品文档。1欢迎下载引言蓄电池作为直流系统的电源是系统中十分关键的设备，必须对其进行规范合理、真实有效的日常维护。对于富液式铅酸蓄电池，可以通过测量电池的电压、电解液的比重和温度，查看电解液的颜色、极板表面的颜色、极板是否弯曲断裂、极板有效物质是否脱落等来判断电池的性能。而阀控式密封铅酸蓄电池(VRLA)，因其密封，无法通过以上手段进行检测。另外，由于蓄电池数量多，情况各异，人工维护蓄电池组的工作量很大，只能定期测试，不能解决蓄电池性能的突变问题，出现大量的测试盲点；随着 VRLA蓄电池的大量应用，铅酸蓄电池的在线实时监测、早期故障诊断技术的创新与发展已经迫不及待。“蓄电池在线监测系统”是利用国家重大科技产业工程“电动汽车”项目中“电动汽车车载充电器、电池管理系统及剩余电量计的研制”专题的研究成果，深入研究了站用阀控式铅酸蓄电池组容量特性原理，并结合当今国际、国内在蓄电池容量组监测领域共同认可的方法，建立了一套完整的容量计算模型，真正解决了蓄电池组容量在线监测和单体电池故障早期诊断的难题。经过长期的研究和实践，研制出了适用于发电厂、变电站、微波机站、 UPS机房等行业部门的蓄电池在线监测系列产品，该产品系列具有国内领先、国际先进水平，并已通过了有关部门的测试和认证。精品文档。2欢迎下载第一章产品概述1.1 产品特点蓄电池在线监测装置具有以下优越的特点：独特的蓄电池组剩余电量监测方法单体电池内阻测量监测过程实时进行信号采集过程安全、可靠信号采集精度高蓄电池组网络化监测1.2 产品用途蓄电池在线监测装置主要应用于发电厂、供电局等电力直流系统，通信机房和基站，铁路供电变电站，金融、化工、企事业单位的UPS机房等后备电源使用场合，监测大容量蓄电池组的电池内阻、剩余电量、基本参数等，为蓄电池组的日常维护提供重要的依据，保证蓄电池组的可靠运行。1.3型号说明1.3.1系统命名规则：LXJZ—□□□□电池路数 0~110 电池类型 2/6/12V 电池容量 20~2500Ah 产品型号 A/B/C/D 产品简称 1.3.2系统配置精品文档。3欢迎下载1.4 使用环境设备工作环境：温度： 0~40℃湿度： 30RH~95RH% 第二章结构与原理2.1 系统结构系统结构大体分为：采集模块、放电模块、中央处理模块，显示模块；采集模块实时采集电池组电压、电流、温度、内阻等基本参数； 中央处理模块...
