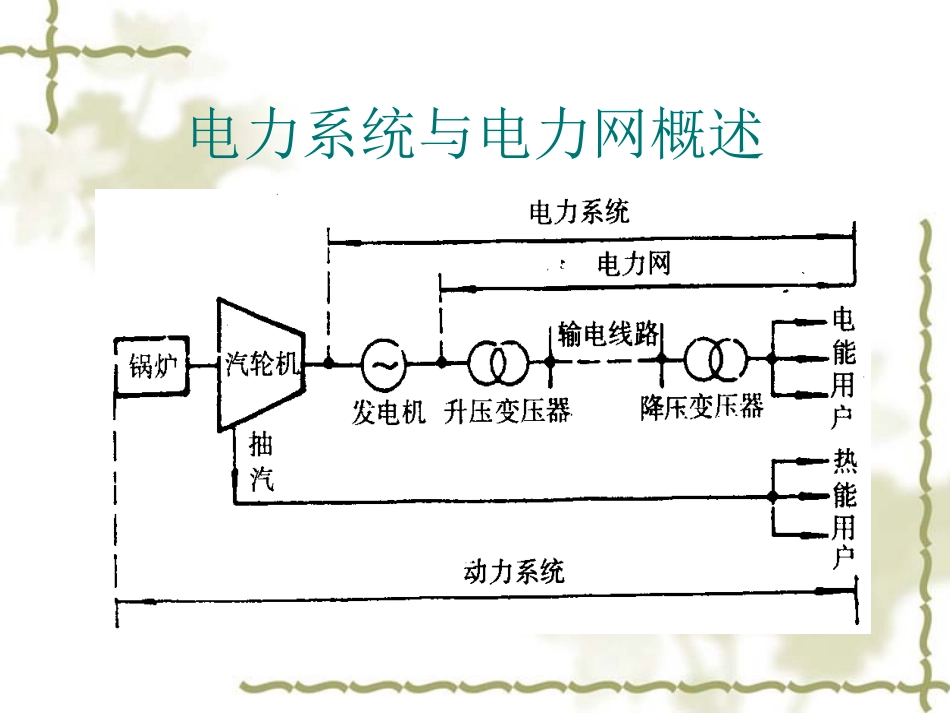

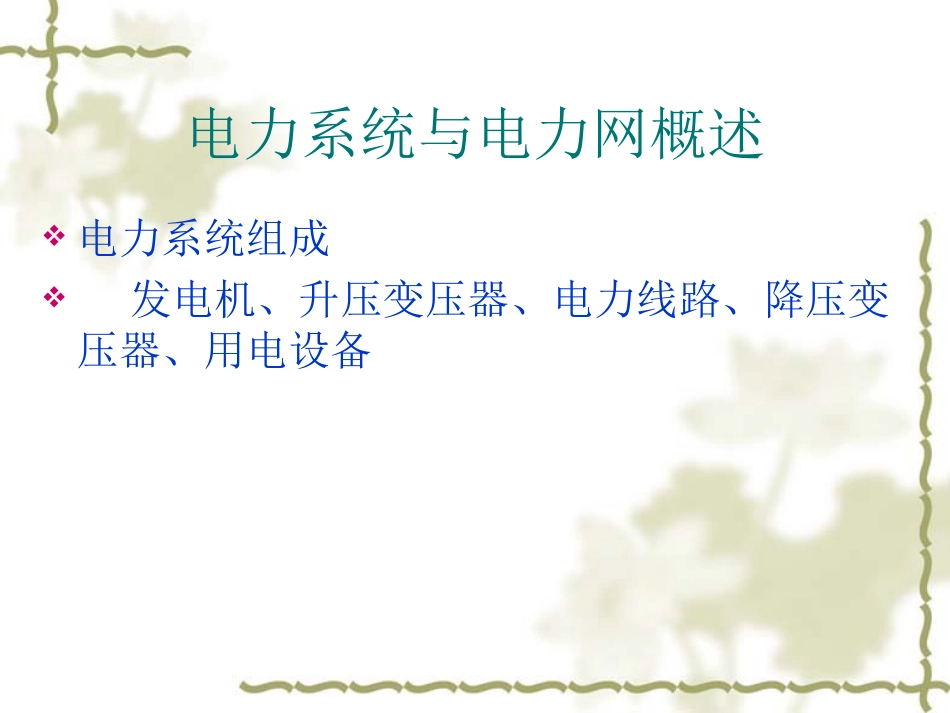

电力系统与电力网安培中心乐素敏电力系统与电力网概述电力系统组成发电机、升压变压器、电力线路、降压变压器、用电设备电力系统与电力网概述电力系统可看成由两类元件联接而成：变换元件和输送元件（1）变换元件主要任务是将一种形态的能量变换为另一种形态的能量，包括锅炉、汽轮机、发电机、变压器、工作机械、家用电器及照明、整流器、逆变器、变频机等。（2）输送元件主要任务是输送能量，包括架空电力线路、电缆线路、发电厂或变电所的配电装置等。电力系统电力系统是指由电能的产生、分配、传输和消费组成的有机整体。电力网（1）电力网是将各电压等级的输电线路和各种不同类型的变电所连接而成的网络。（2）分类：电力系统按其在电力网中的作用不同分为输电网和配电网。输电网是以高电压甚至超高电压将发电厂、变电所或变电所之间连接起来的送电网络，又称主网架。配电网是直接将电能送到用户的网络。配电网又分为高压配电网（35KV及以上电压）、中压配电网（10KV、6KV、3KV）及低压配电网（220V、380V）。电力生产的特点电能的产生、输送、分配以及转换的过程是同时的；电能不能大量存储；电力系统中瞬间生产的电力必须等于同一瞬间取用的电力。电力生产是高度集中的、统一的，同一电网中的多个发电厂和供电局都必须接受电力网的统一调度，要有统一质量标准、管理办法等。供电系统负荷分类电力负荷及负荷分类电力负荷是指发电厂或电力系统中，在某一时刻所承担的各类用电设备消费电功率的总和。它可分为用电负荷、线路损失负荷、供电负荷、厂用电负荷、发电负荷。供电系统负荷分类分类按负荷发生的时间不同可分为：高峰负荷，又称最大负荷，是指电网或用户在一天时间内所发生的最大负荷。为了分析的方便常以小时用电量作为负荷。供电系统负荷分类低谷负荷，又称最小负荷，是指电网中或用户一天24小时内发生的用量最少的一点的小时的平均电量。平均负荷，是指电网中或用户在某一段确定时间阶段的平均小时用电量。常用日平均负荷。根据用户在国民经济中所在部门分为：工业、农业、交通运输及照明市政生活用电负荷。供电系统负荷分类根据突然中断供电所引起的损失程度分为：一类负荷，也称一级负荷，是指突然中断供电将会造成人身伤亡或环境严重污染或重大经济损失的。二类负荷，也称二级负荷，是指突然中断供电会造成经济较大的损失。三类负荷，也称三级负荷，是指不属于上述两类的其他负荷供电系统的基本要求供电的可靠性。为了满足供电系统的供电可靠，要求电力系统至少具备10—15%的备用容量。电能质量合格。安全、经济、合理性。电力网的运行调度的灵活性供电质量供电质量是指电能质量与供电可靠性。电能质量是表征电能品质的优劣程度。通常以电压偏差、电压波动与频闪、电压正弦波畸变率、负序电压系数、频率偏差等项指标来衡量。供电质量电压偏差在某一时段内，电压幅值缓慢变化而偏离额定值的程度，以电压实际值与额定值之差⊿U或其百分数⊿U%来表示，即：⊿U=U—Ue或⊿U%=[（U—Ue）/Ue]×100%式中U——检测点上电压实际值，V。Ue——检测点电网电压的额定值，V。供电质量电压偏差的大小，主要取决于电力系统运行方式，线路阻抗以及有功与无功负荷的变化。《全国供用电规则》规定供电部门供到用户受电端的电压偏差，即电压变动幅度不超过：供电质量35KV及以上供电和对电压质量有特殊要求的用户为额定电压±5%；10KV及以下高压供电和低压电力用户为额定电压±7%；低压照明用户为额定电压+5%，—10%。供电质量改善电压偏差的主要措施：确选择变压器的变压比和电压分接头；〈2〉合理减少线路阻抗；〈3〉提高自然功率因数，合理进行无功补偿，并按电压与负荷变化自动接切无功补偿设备容量；〈4〉根据电力系统电流分布，及时调整运行方式；〈5〉采用有载调压手段。供电质量电压波动和闪变电压波动是指在某一时段内，电压急剧变化（变化的速率大于每秒1%）而偏离额定值的现象。电压波动程度以电压在急剧变化过程中，相继出现的电压最大值与最小值之差或其百...
