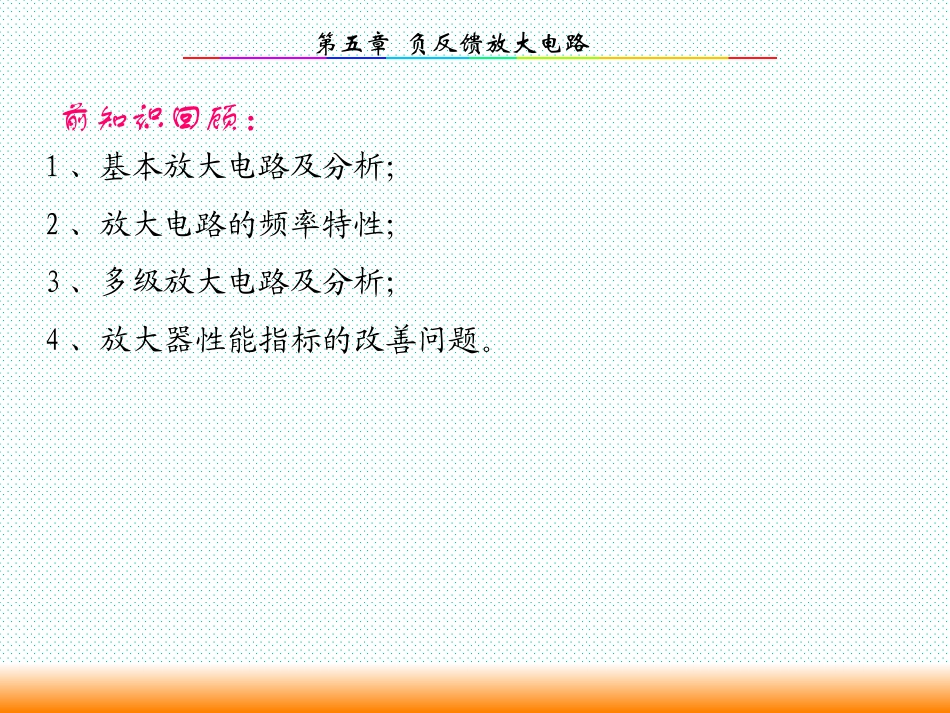

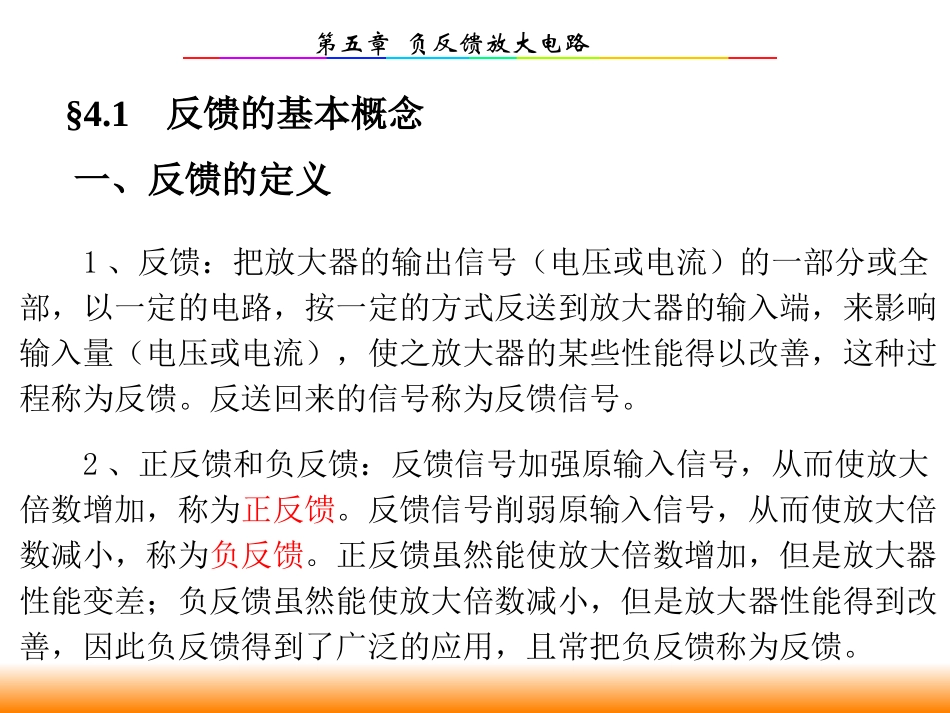

第五章负反馈放大电路前知识回顾：1、基本放大电路及分析；2、放大电路的频率特性；3、多级放大电路及分析；4、放大器性能指标的改善问题。第五章负反馈放大电路第四章负反馈放大电路第五章负反馈放大电路§4.1反馈的基本概念一、反馈的定义1、反馈：把放大器的输出信号（电压或电流）的一部分或全部，以一定的电路，按一定的方式反送到放大器的输入端，来影响输入量（电压或电流），使之放大器的某些性能得以改善，这种过程称为反馈。反送回来的信号称为反馈信号。2、正反馈和负反馈：反馈信号加强原输入信号，从而使放大倍数增加，称为正反馈。反馈信号削弱原输入信号，从而使放大倍数减小，称为负反馈。正反馈虽然能使放大倍数增加，但是放大器性能变差；负反馈虽然能使放大倍数减小，但是放大器性能得到改善，因此负反馈得到了广泛的应用，且常把负反馈称为反馈。第五章负反馈放大电路3、反馈通路：即连接放大器输出端与输入端的通路。4、反馈放大器方框图：反馈过程可由如下方框图表示：图5–1反馈放大器的方框图第五章负反馈放大电路方框图总结：（1）两个网络：基本放大器，反馈网络。（2）四个量：Xi、Xid（Xi′）、Xf、Xo分别称为：原输入量、净输入量、反馈量、输出量。用X表示，既可以是电压，也可以是电流。（3）两个点：取样点、比较点。整个反馈放大器是一个闭环系统。负反馈：XoXfXid=（Xi-Xf）Xo=AXid正反馈：XoXfXid=（Xi+Xf）Xo=AXid第五章负反馈放大电路1、电压反馈与电流反馈：由反馈信号在输出端的取样方式的不同，可分为电压反馈和电流反馈。(1)电压反馈：三、反馈类型及其判定Xf£«X¡äi基本放大器Uo反馈网络Xi£­RL£­£«Xf£«X¡äi基本放大器Uo反馈网络Xi£­RL£­£«图4–3电流反馈示意图图4–2电压反馈示意图Xf正比于输出电压。Xf正比于输出电流。（2）电流反馈：第五章负反馈放大电路(3)电压反馈和电流反馈的判定：判定方法之一——输出短路法。将反馈放大器的输出端对交流短路,若其反馈信号随之消失,则为电压反馈,否则为电流反馈。因为输出端对交流短路后,输出交变电压为零,若反馈信号随之消失,则说明反馈信号正比于输出电压,故为电压反馈；若反馈信号依然存在,则说明反馈信号不正比于输出电压,故不是电压反馈,而是电流反馈。判定方法之二——按电路结构判定：在交流通路中,若放大器的输出端和反馈网络的取样端处在同一个放大器件的同一个电极上,则为电压反馈；否则是电流反馈。第五章负反馈放大电路UoRLUCCRcRfUiRsClUsC2£­£«£«£«£­£­£«ReUoRLUCCRcRbUiRsClUsC2£­£«£«£«£­£­£«(a)(b)£«£«£«£«图5–4反馈电路举例第五章负反馈放大电路2、串联反馈和并联反馈(1)串联反馈：由反馈信号在输入端的叠加方式的不同，可分为串联反馈和并联反馈。XoiU¡äRsUs£«£­£­£«£«Ui基本放大器£­£­£«Uf反馈网络图5–5串联反馈示意图fi'iffUUUUX图5–6并联反馈示意图fi'iffIIIIX(1)串联反馈：第五章负反馈放大电路(3)串联反馈和并联反馈的判定方法：对于交变分量而言,若信号源的输出端和反馈网络的比较端接于同一个放大器件的同一个电极上,则为并联反馈；否则,为串联反馈。按此方法可以判定,图5-4(a)是并联反馈,图5-4(b)是串联反馈。UoRLUCCRcRfUiRsClUsC2£­£«£«£«£­£­£«ReUoRLUCCRcRbUiRsClUsC2£­£«£«£«£­£­£«(a)(b)£«£«£«£«图5–4反馈电路举例第五章负反馈放大电路3.直流反馈和交流反馈(1)直流反馈：若反馈环路内,直流分量可以流通,则该反馈环可以产生直流反馈。直流负反馈主要用于稳定静态工作点。(2)交流反馈：若反馈环路内,交流分量可以流通,则该反馈环可以产生交流反馈。交流负反馈主要用来改善放大器的性能；交流正反馈主要用来产生振荡。若反馈环路内,直流分量和交流分量均可以流通,则该反馈环既可以产生直流反馈,又可以产生交流反馈。图5-4(a)中的Rf既可以引入直流反馈,也可以引入交流反馈。第五章负反馈放大电路4、负反馈和正反馈的判断：反馈极性的判定多用瞬时极性法,其步骤如下：(1)首先在基本放大器输入端设定一个递增(或递减)的净输入信...
