开关二极管型号类别及其参数

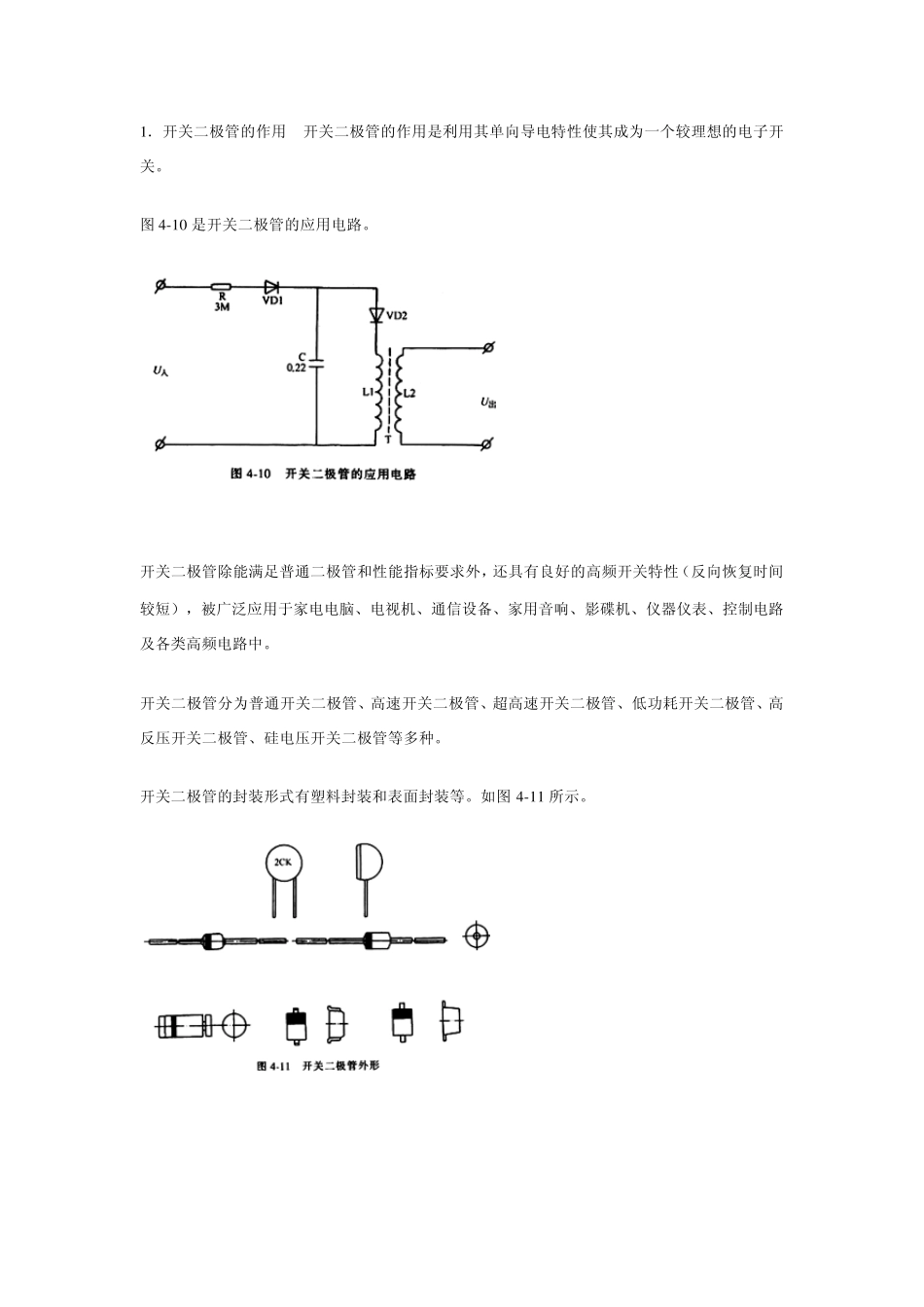

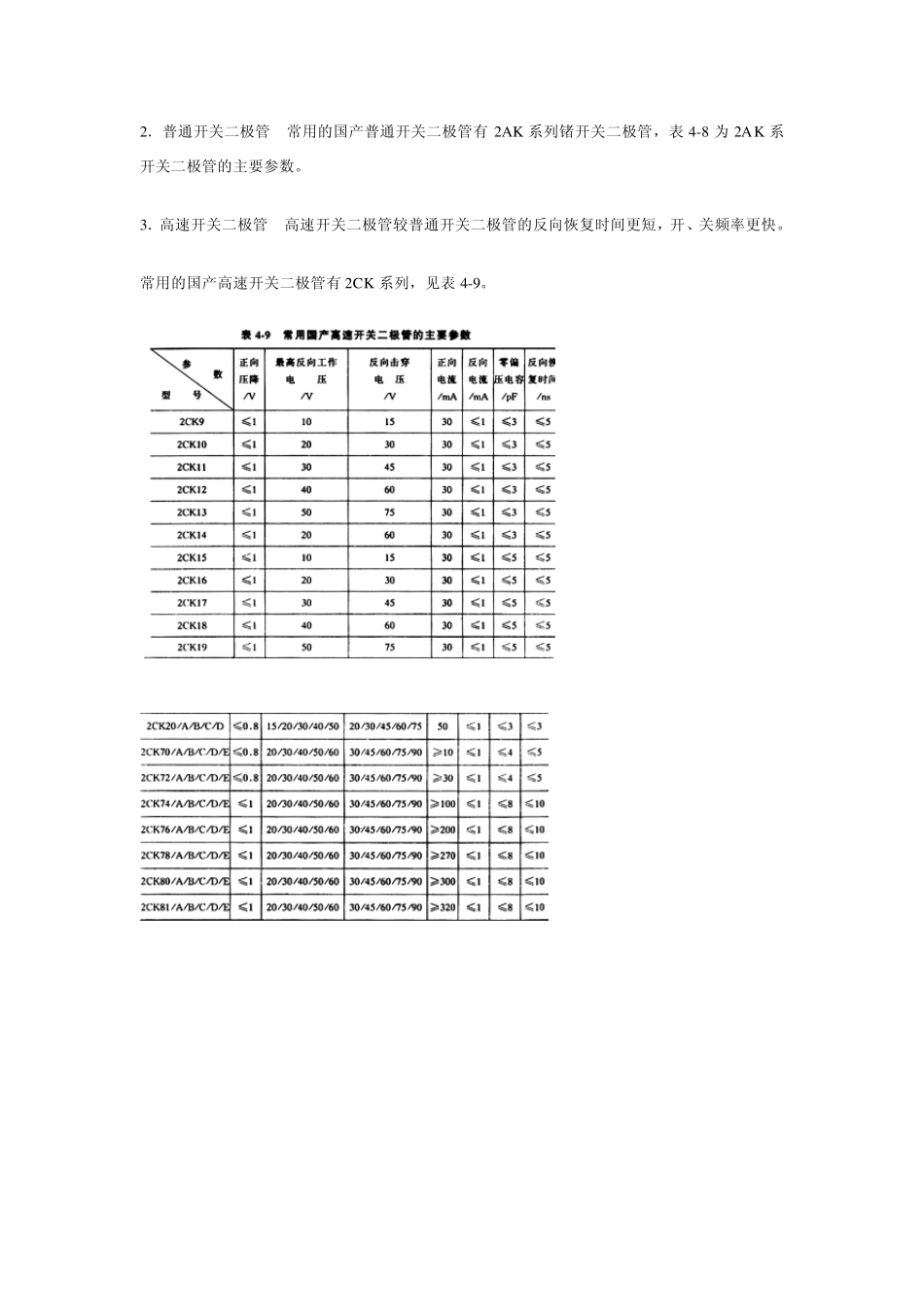

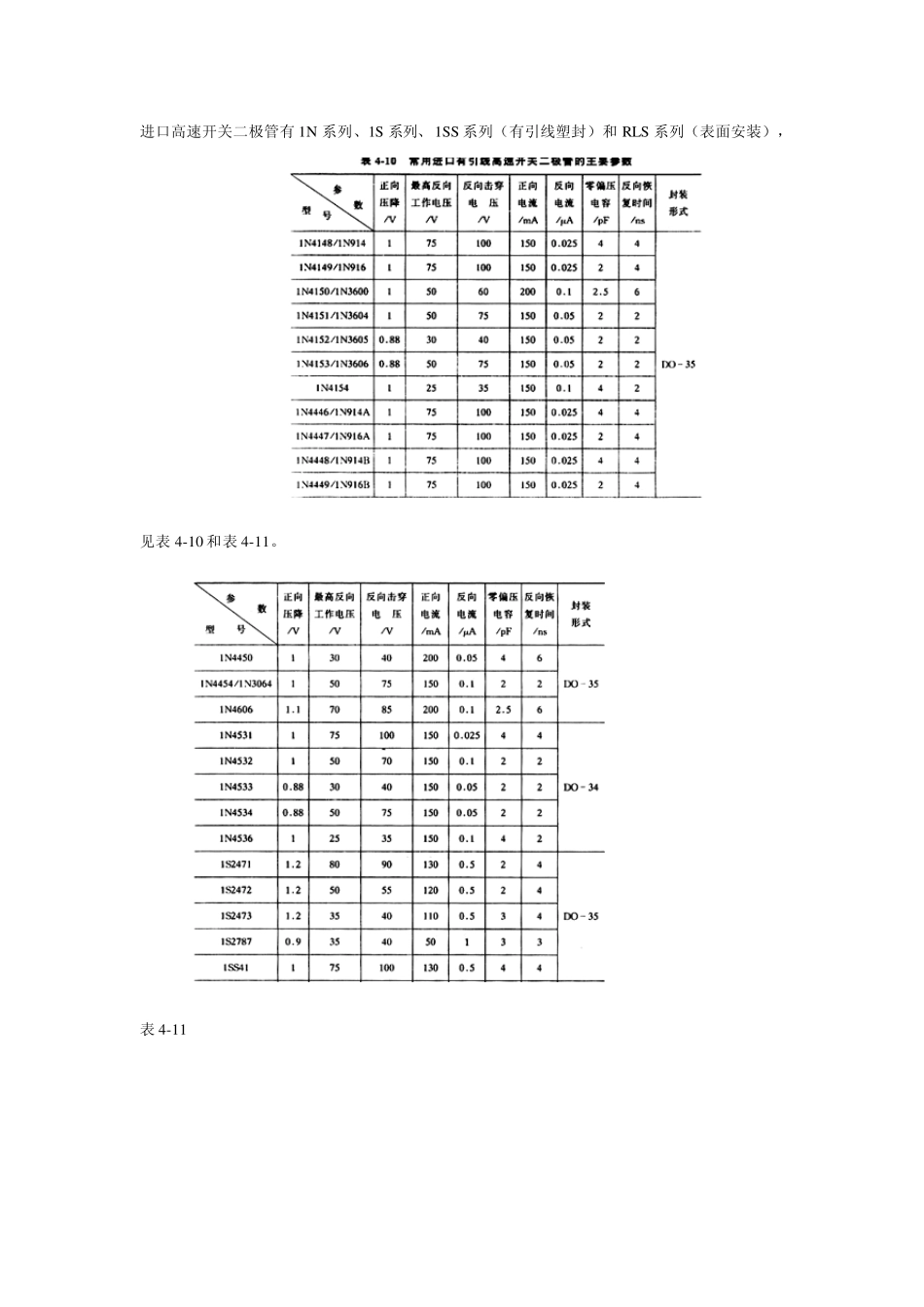

1．开关二极管的作用 开关二极管的作用是利用其单向导电特性使其成为一个较理想的电子开关。 图4 -1 0 是开关二极管的应用电路。 开关二极管除能满足普通二极管和性能指标要求外，还具有良好的高频开关特性（反向恢复时间较短），被广泛应用于家电电脑、电视机、通信设备、家用音响、影碟机、仪器仪表、控制电路及各类高频电路中。 开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。 开关二极管的封装形式有塑料封装和表面封装等。如图4 -1 1 所示。 2．普通开关二极管 常用的国产普通开关二极管有2AK 系列锗开关二极管，表4-8 为2AK 系开关二极管的主要参数。 3．高速开关二极管 高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。 常用的国产高速开关二极管有2CK 系列，见表4-9。 进口高速开关二极管有1N 系列、1S 系列、 1SS系列（有引线塑封）和 RLS 系列（表面安装），见表 4-10 和表 4-11。 表 4-11 4．超高速开关二极管 常用的超高速二极管有1SS系列（有引线塑封）和RLS系列（表面封装），见表4-12。 5．低功耗开关二极管 低功耗开关二极管的功耗较低，但其零偏压电容和反向恢复时间值均较高速开关二极管低。 常用的低功耗开关二极管有RLS 系列（表面封装）和1SS系列（有引线塑封），表4-13 为其主要参数。 6．高反压开关二极管 高反压开关二极管的反向击穿电压均在220V 以上，但其零偏压电容和反向恢复时间值相对较大。 常用的高反压开关二极管有RLS 系列（表面封装）和1SS 系列（有引线塑封），其主要参数见表4-14。 7．硅电压开关二极管 硅电压开关二极管是一种新型半导体器件，有单向电压开关二极管和双向电压开关二极管之分，主要应用于触发器、过压保护电路、脉冲发生器及高压输出、延时、电子开关等电路。 单向电压开关二极管也称转折二极管，邮PNPN 四层结构的硅半导体材料组成，其正向为负阻开关特性（指当外加电压升高到正向转折电压值时，开关二极管由截止状态变为导通状态，即由高阻转为低阻），反向为稳定特性。图 4-12 是单向电压开关二极管的外形图和电路图形符号。 双向电压二极管由NPNPN 五层结构的硅半导体材料组成，其正向和反向均具有相同的负阻开关特性。图 4-13 是双向电压开关二极管的外形图和电路图形符号。表 4-15 是两种常用硅电压开关二极管的主要参数。
