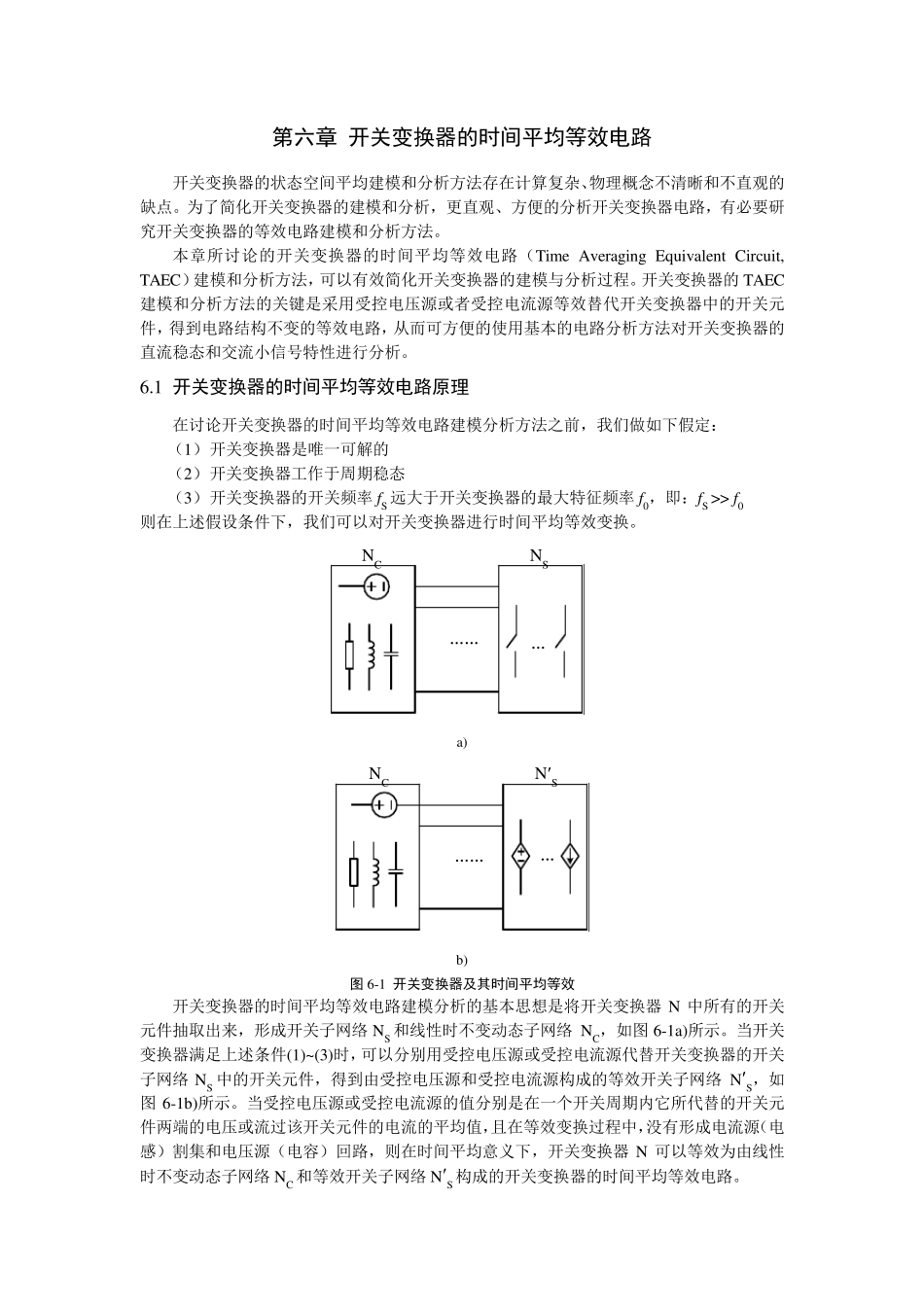

第六章 开关变换器的时间平均等效电路 开 关 变 换 器 的 状 态 空 间 平 均 建 模 和 分 析 方 法 存 在 计 算 复 杂 、物 理 概 念 不 清 晰 和 不 直 观 的缺 点 。 为 了 简 化 开 关 变 换 器 的 建 模 和 分 析 ， 更 直 观 、 方 便 的 分 析 开 关 变 换 器 电 路 ， 有 必 要 研究 开 关 变 换 器 的 等 效 电 路 建 模 和 分 析 方 法 。 本 章 所 讨 论 的 开 关 变 换 器 的 时 间 平 均 等 效 电 路 （ Time Averaging Equivalent Circuit, TAEC） 建 模 和 分 析 方 法 ， 可 以 有 效 简 化 开 关 变 换 器 的 建 模 与 分 析 过 程 。 开 关 变 换 器 的 TAEC建 模 和 分 析 方 法 的 关 键 是 采 用 受 控 电 压 源 或 者 受 控 电 流 源 等 效 替 代 开 关 变 换 器 中 的 开 关 元件 ， 得 到 电 路 结 构 不 变 的 等 效 电 路 ， 从 而 可 方 便 的 使 用 基 本 的 电 路 分 析 方 法 对 开 关 变 换 器 的直 流 稳 态 和 交 流 小 信 号 特 性 进 行 分 析 。 6.1 开关变换器的时间平均等效电路原理 在 讨 论 开 关 变 换 器 的 时 间 平 均 等 效 电 路 建 模 分 析 方 法 之 前 ， 我 们 做 如 下 假 定 ： （ 1） 开 关 变 换 器 是 唯 一 可 解 的 （ 2） 开 关 变 换 器 工 作 于 周 期 稳 态 （ 3） 开 关 变 换 器 的 开 关 频 率 fS 远 大 于 开 关 变 换 器 的 最 大 特 征 频 率 f0， 即 ： fS >> f0 则 在 上 述假 设条件 下 ， 我 们 可 以 对 开 关 变 换 器 进 行 时 间 平 均 等 效 变 换 。 ……… NC NS a) ………NS NC b) 图 6-1 开关变换器及其时间平均等效 开 关 变 换 器 的 时 间 平 均 等 效 电 路 建 模 分 析 的 基 本 思想是 将开 关 变 换 器N 中 所 有 的 开 关元 件 抽取出来， 形成开 关 子网络NS 和 线性 时 不 变 动态 子网络 NC， 如 图6-1a)所 示。 当开 关变 换 器 满足上 述条件 (1)~(3)时 ， 可 以 分 别...
