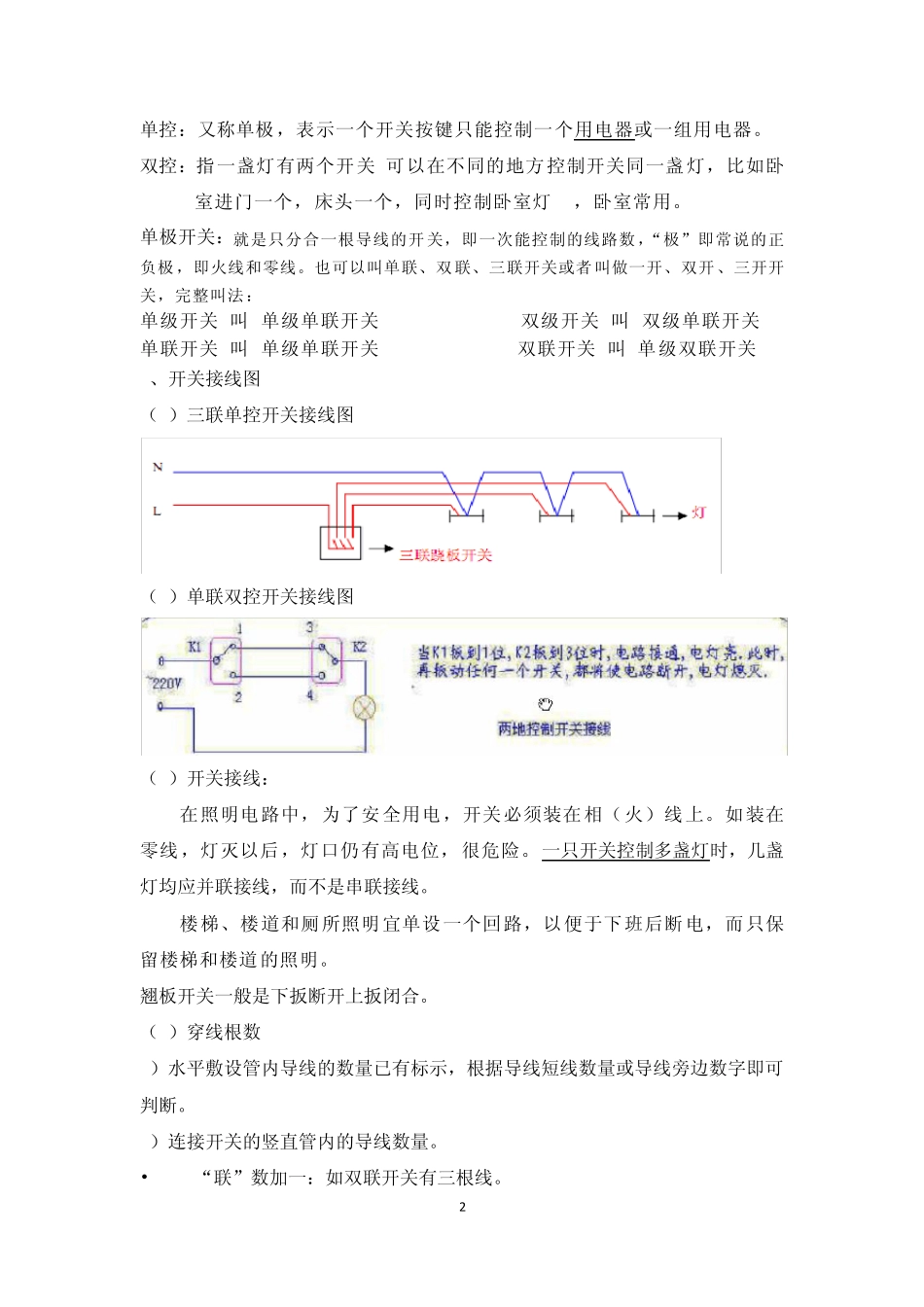

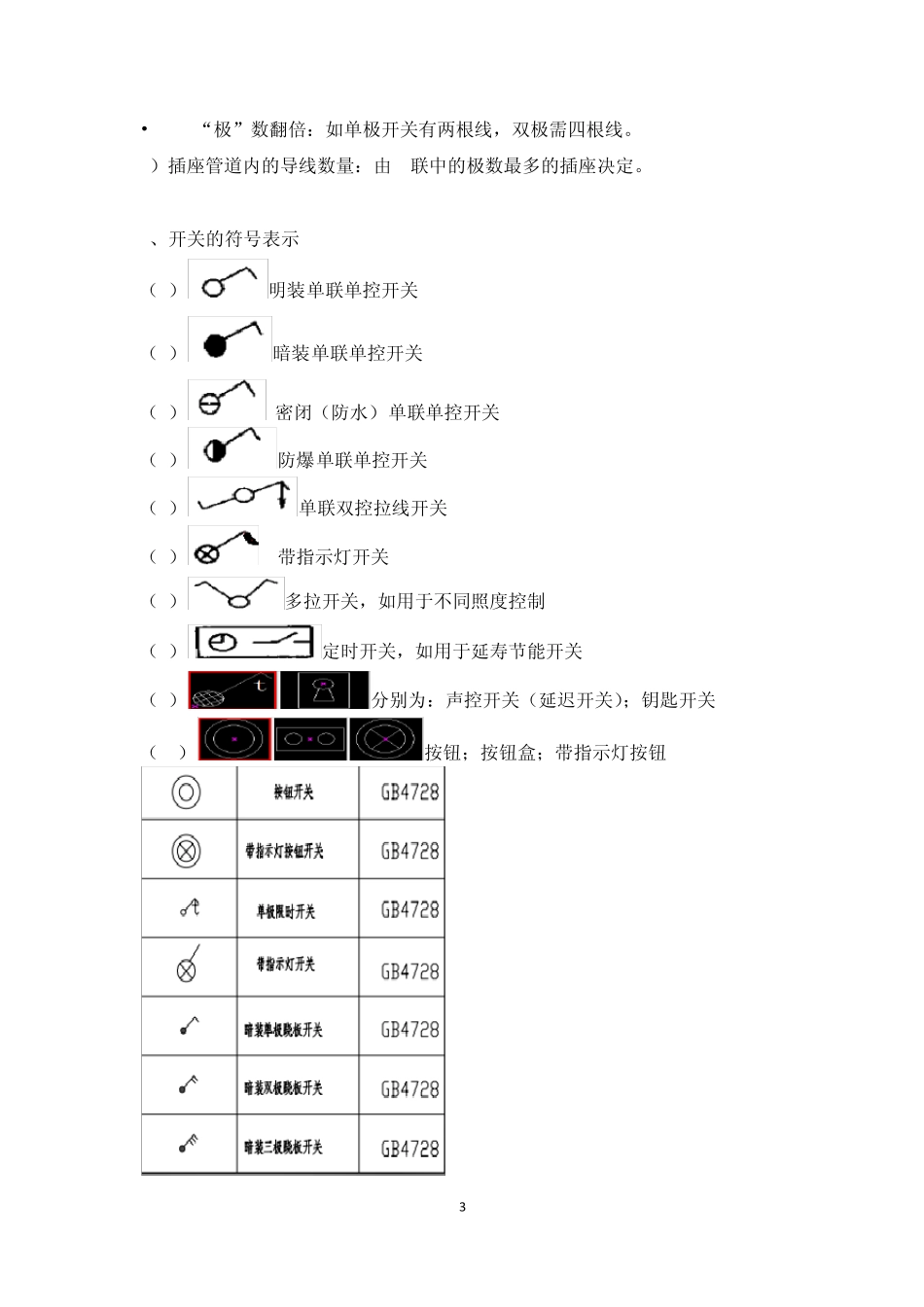

1 第五章、强电：开关插座 开关: 1、开关的分类 2、开关的定义 3、开关接线图 4、开关的符号表示 5、开关的安装选择 6、开关的安装要求 7、开关插座十大品牌 1、开关的分类 2、开关的定义 单联：单（联）开，双联，三联是指一个开关面板上有几个开关按键。 2 单控：又称单极，表示一个开关按键只能控制一个用电器或一组用电器。 双控：指一盏灯有两个开关(可以在不同的地方控制开关同一盏灯，比如卧室进门一个，床头一个，同时控制卧室灯) ，卧室常用。 单极开关：就是只分合一根导线的开关，即一次能控制的线路数，“极”即常说的正负极，即火线和零线。也可以叫单联、双联、三联开关或者叫做一开、双开、三开开关，完整叫法： 单级开关 叫 单级单联开关 双级开关 叫 双级单联开关 单联开关 叫 单级单联开关 双联开关 叫 单级双联开关 3、开关接线图 （1）三联单控开关接线图 （2）单联双控开关接线图 （3）开关接线： 在照明电路中，为了安全用电，开关必须装在相（火）线上。如装在零线，灯灭以后，灯口仍有高电位，很危险。一只开关控制多盏灯时，几盏灯均应并联接线，而不是串联接线。 楼梯、楼道和厕所照明宜单设一个回路，以便于下班后断电，而只保留楼梯和楼道的照明。 翘板开关一般是下扳断开上扳闭合。 （4）穿线根数 1）水平敷设管内导线的数量已有标示，根据导线短线数量或导线旁边数字即可 判断。 2）连接开关的竖直管内的导线数量。 • “联”数加 一：如双联开关有三根线。 3 • “极”数翻倍：如单极开关有两根线，双极需四根线。 3）插座管道内的导线数量：由n联中的极数最多的插座决定。 4、开关的符号表示 （1）明装单联单控开关 （2）暗装单联单控开关 （3） 密闭（防水）单联单控开关 （4）防爆单联单控开关 （5）单联双控拉线开关 （6） 带指示灯开关 （7）多拉开关，如用于不同照度控制 （8）定时开关，如用于延寿节能开关 （9）分别为：声控开关（延迟开关）；钥匙开关 （10）按钮；按钮盒；带指示灯按钮 4 5、开关的安装选择 5 6、开关的安装要求 定开关位置，应便于操作，应符合下列要求： 1）开关和插座明装 方法：将木台固定在墙上，固定木台用的螺丝长度约为木台厚度的 2~2.5倍，然后再在木台上安装开关或插座。 2）（1）相邻开关及插座应尽量采用一种形式配置，特别是开关柄，其接通和断开电源的位置应一致。扳把开关一般装成开关往上扳是电...
