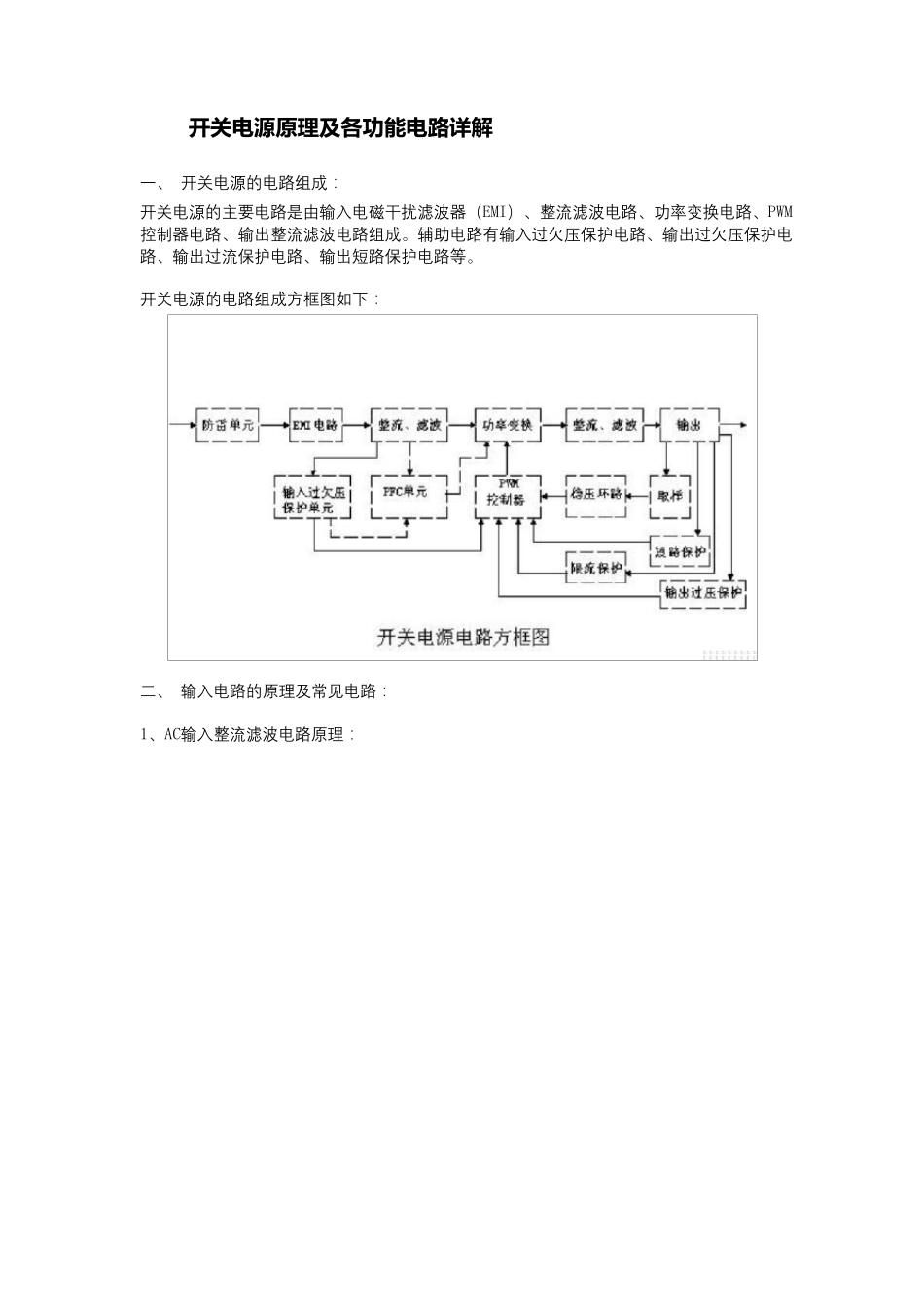

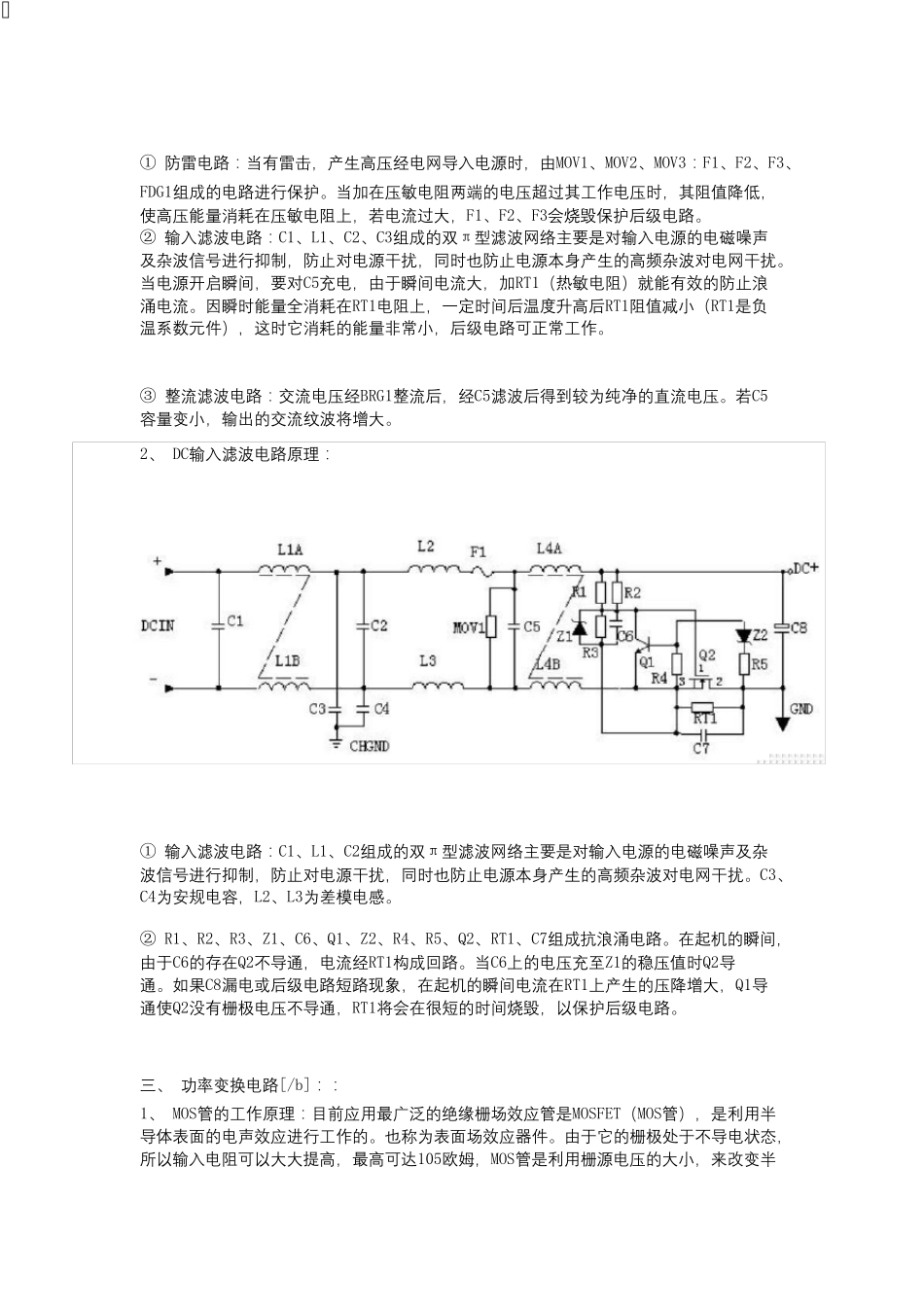

开 关电源原理及各功能电路详解 一 、 开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电 路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、 输入电路的原理及常见电路： 1、AC输入整流滤波电路原理： ① 防 雷 电 路 ： 当 有 雷 击 ， 产 生 高 压 经 电 网 导 入 电 源 时 ， 由 MOV1、MOV2、MOV3： F1、F2、F3、 FDG1组成的电 路 进行保护。当 加在压 敏电 阻两端的电 压 超过其工作电 压 时 ， 其阻值降低， 使高 压 能量消耗在压 敏电 阻上， 若电 流过大， F1、F2、F3会烧毁保护后级电 路 。 ② 输入 滤波电 路 ： C1、L1、C2、C3组成的双π型滤波网 络主要是对输入 电 源 的电 磁噪声 及杂波信号进行抑制， 防 止对电 源 干扰， 同时 也防 止电 源 本身产 生 的高 频杂波对电 网 干扰。 当 电 源 开启瞬间， 要对C5充电 ， 由 于瞬间电 流大， 加RT1（热敏电 阻）就能有 效的防 止浪 涌电 流。因瞬时 能量全消耗在RT1电 阻上， 一定时 间后温度升高 后RT1阻值减小（RT1是负 温系数元件）， 这时 它消耗的能量非常小， 后级电 路 可正常工作。 ③ 整流滤波电 路 ： 交流电 压 经 BRG1整流后， 经 C5滤波后得到较为纯净的直流电 压 。若C5 容量变小， 输出的交流纹波将增大。 2、 DC输入 滤波电 路 原理： ① 输入 滤波电 路 ： C1、L1、C2组成的双π型滤波网 络主要是对输入 电 源 的电 磁噪声及杂 波信号进行抑制， 防 止对电 源 干扰， 同时 也防 止电 源 本身产 生 的高 频杂波对电 网 干扰。C3、 C4为安规电 容， L2、L3为差模电 感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电 路 。在起机的瞬间， 由 于C6的存在Q2不导 通， 电 流经 RT1构成回路 。当 C6上的电 压 充至Z1的稳压 值时 Q2导 通。如果C8漏电 或后级电 路 短路 现象， 在起机的瞬间电 流在RT1上产 生 的压 降增大， Q1导 通使Q2没有 栅极电 压 不导 通， RT1将会在很短的时 间烧毁， 以保护后级电 路 。 三、 功率变换电 路 [/b]： ： 1、 MOS管的...
