开关电源可靠性测试规范

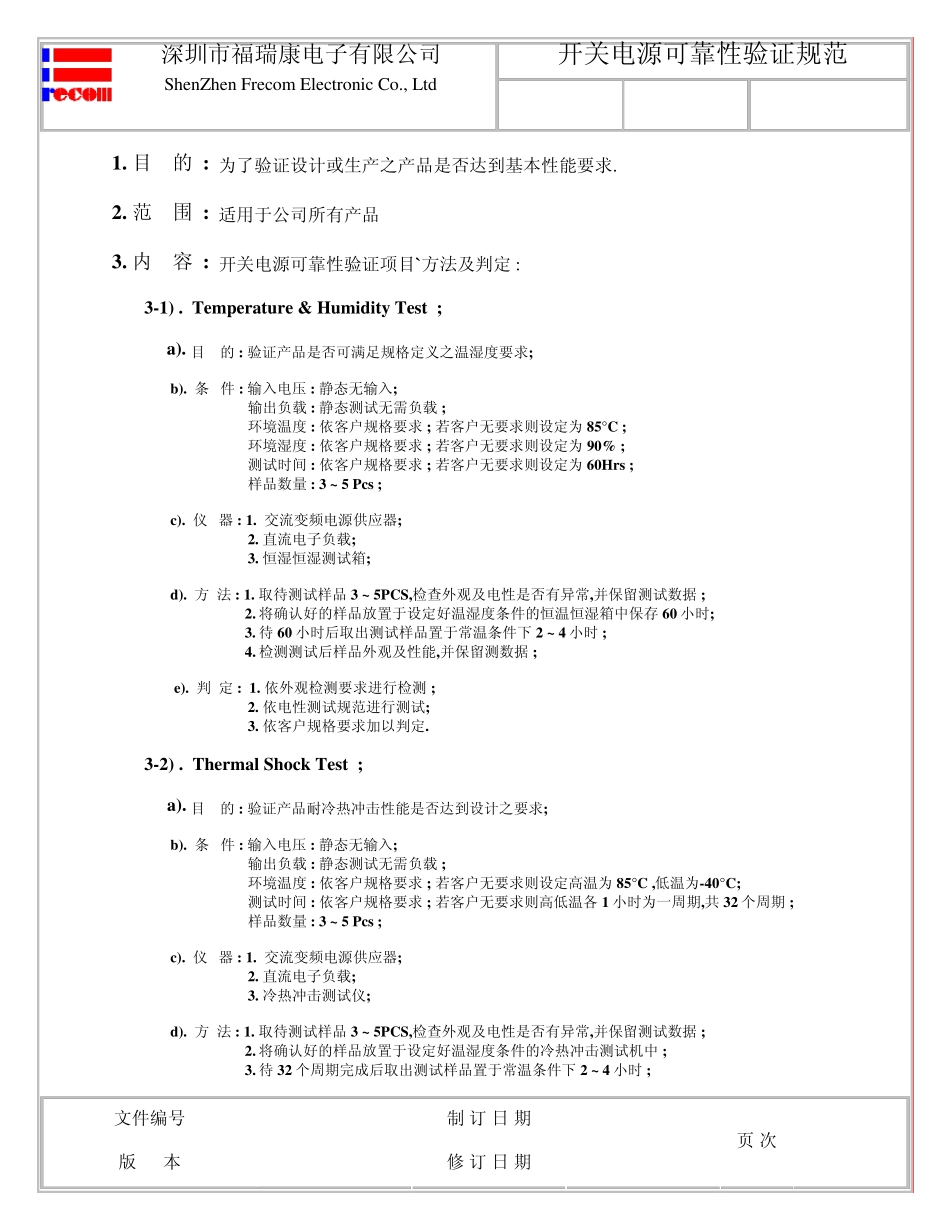

开关电源可靠性验证规范 深圳市福瑞康电子有限公司 ShenZhen Frecom Electronic Co., Ltd 文件编号 制 订 日 期 版 本 修 订 日 期 页 次 1. 目 的 : 为了验证设计或生产之产品是否达到基本性能要求. 2. 范 围 : 适用于公司所有产品 3. 内 容 : 开关电源可靠性验证项目`方法及判定 : 3-1) . Temperature & Humidity Test ; a). 目 的 : 验证产品是否可满足规格定义之温湿度要求; b). 条 件 : 输入电压 : 静态无输入; 输出负载 : 静态测试无需负载 ; 环境温度 : 依客户规格要求 ; 若客户无要求则设定为 85°C ; 环境湿度 : 依客户规格要求 ; 若客户无要求则设定为 90% ; 测试时间 : 依客户规格要求 ; 若客户无要求则设定为 60Hrs ; 样品数量 : 3 ~ 5 Pcs ; c). 仪 器 : 1. 交流变频电源供应器; 2. 直流电子负载; 3. 恒湿恒湿测试箱; d). 方 法 : 1. 取待测试样品 3 ~ 5PCS,检查外观及电性是否有异常,并保留测试数据 ; 2. 将确认好的样品放置于设定好温湿度条件的恒温恒湿箱中保存60 小时; 3. 待 60 小时后取出测试样品置于常温条件下2 ~ 4 小时 ; 4. 检测测试后样品外观及性能,并保留测数据 ; e). 判 定 : 1. 依外观检测要求进行检测 ; 2. 依电性测试规范进行测试; 3. 依客户规格要求加以判定. 3-2) . Thermal Shock Test ; a). 目 的 : 验证产品耐冷热冲击性能是否达到设计之要求; b). 条 件 : 输入电压 : 静态无输入; 输出负载 : 静态测试无需负载 ; 环境温度 : 依客户规格要求 ; 若客户无要求则设定高温为 85°C ,低温为-40°C; 测试时间 : 依客户规格要求 ; 若客户无要求则高低温各1 小时为一周期,共 32 个周期 ; 样品数量 : 3 ~ 5 Pcs ; c). 仪 器 : 1. 交流变频电源供应器; 2. 直流电子负载; 3. 冷热冲击测试仪; d). 方 法 : 1. 取待测试样品 3 ~ 5PCS,检查外观及电性是否有异常,并保留测试数据 ; 2. 将确认好的样品放置于设定好温湿度条件的冷热冲击测试机中 ; 3. 待 32 个周期完成后取出测试样品置于常温条件下2 ~ 4 小时 ; 开关电源可靠性验证规范 深圳市福瑞康电子有限公司 ShenZhen Frecom Electronic Co., Ltd 文件编号 制 订 日 期 版 本 修 订 日 期 页 次 4. 检测测试后样品外观及性能,...
