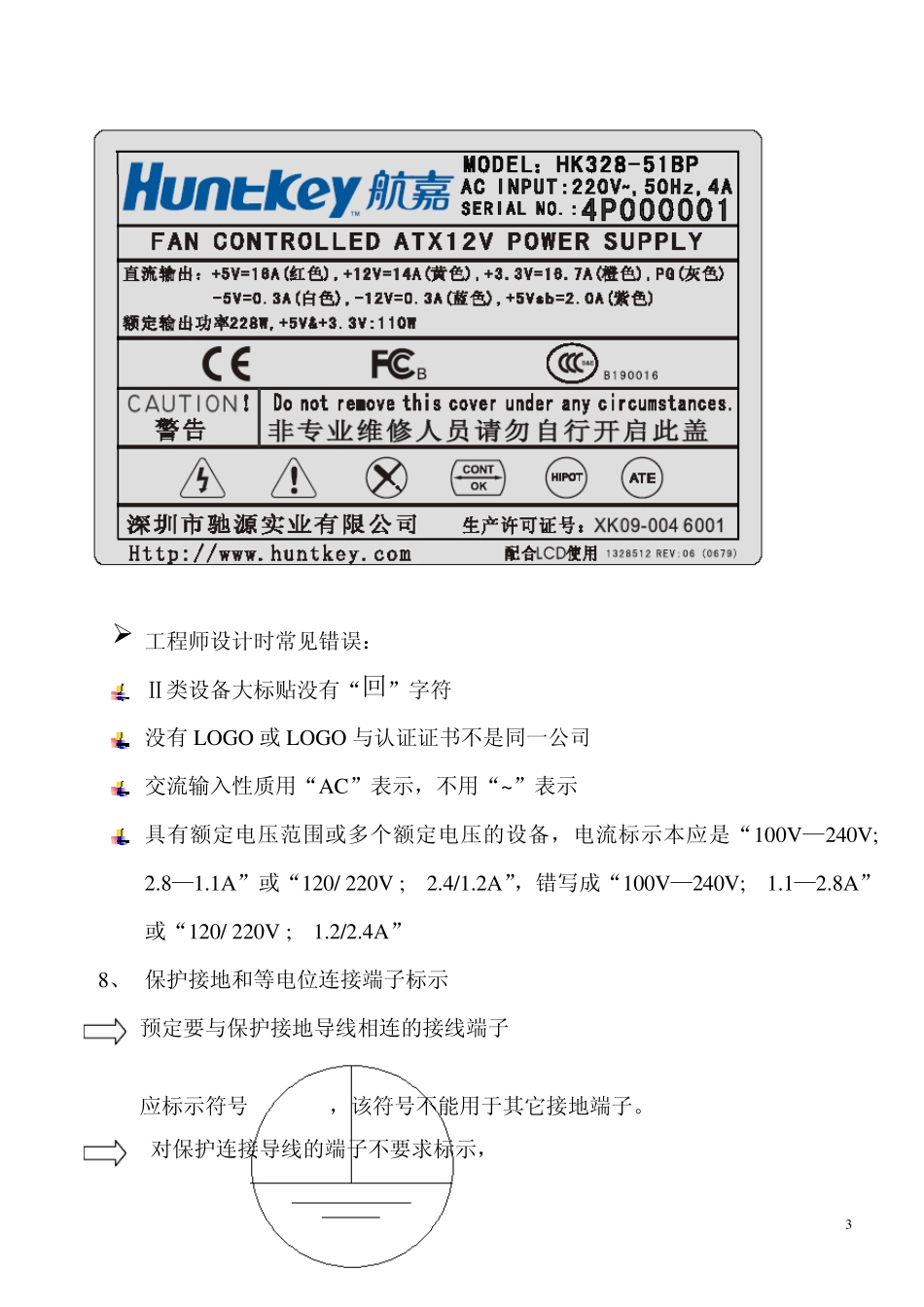

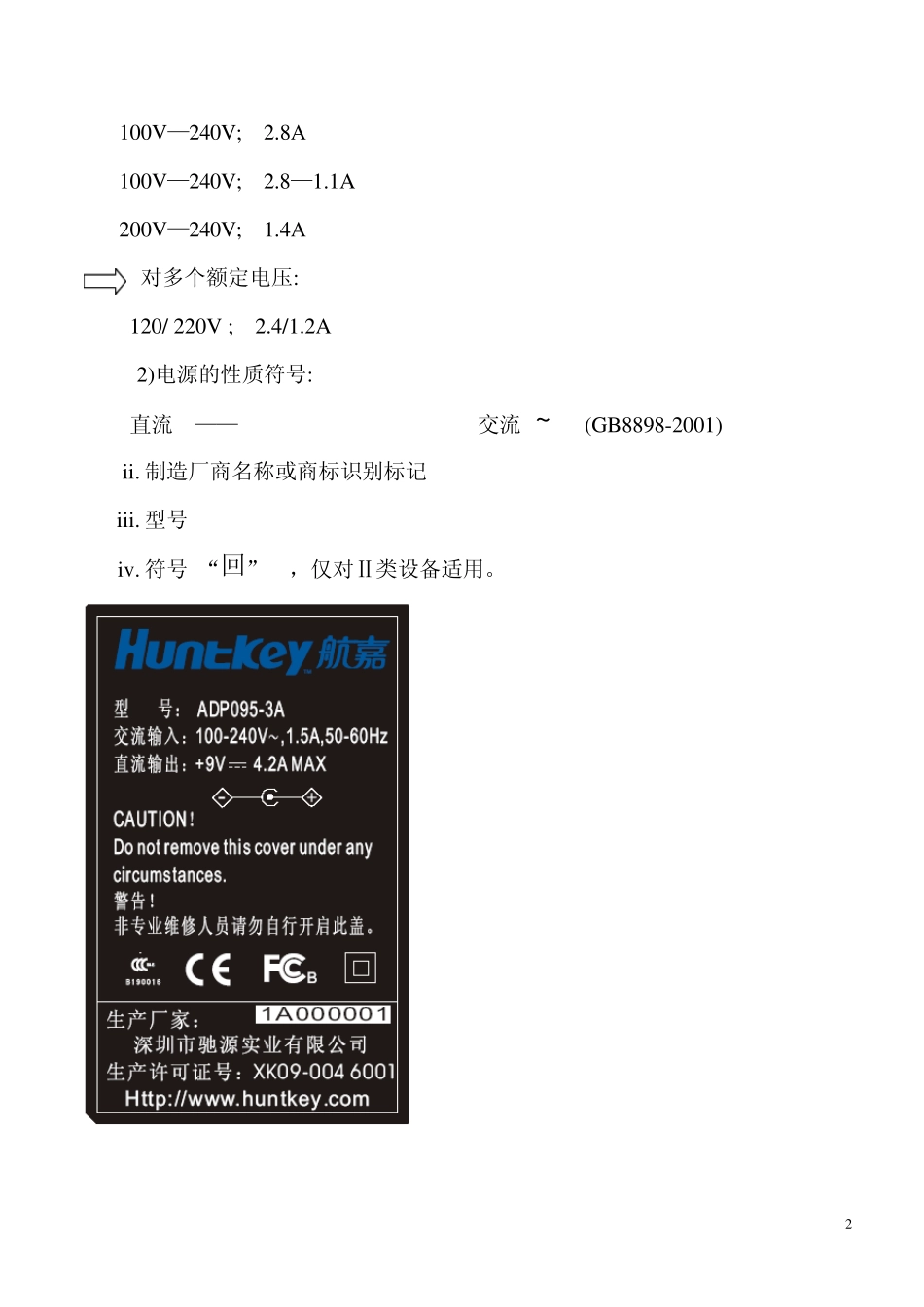

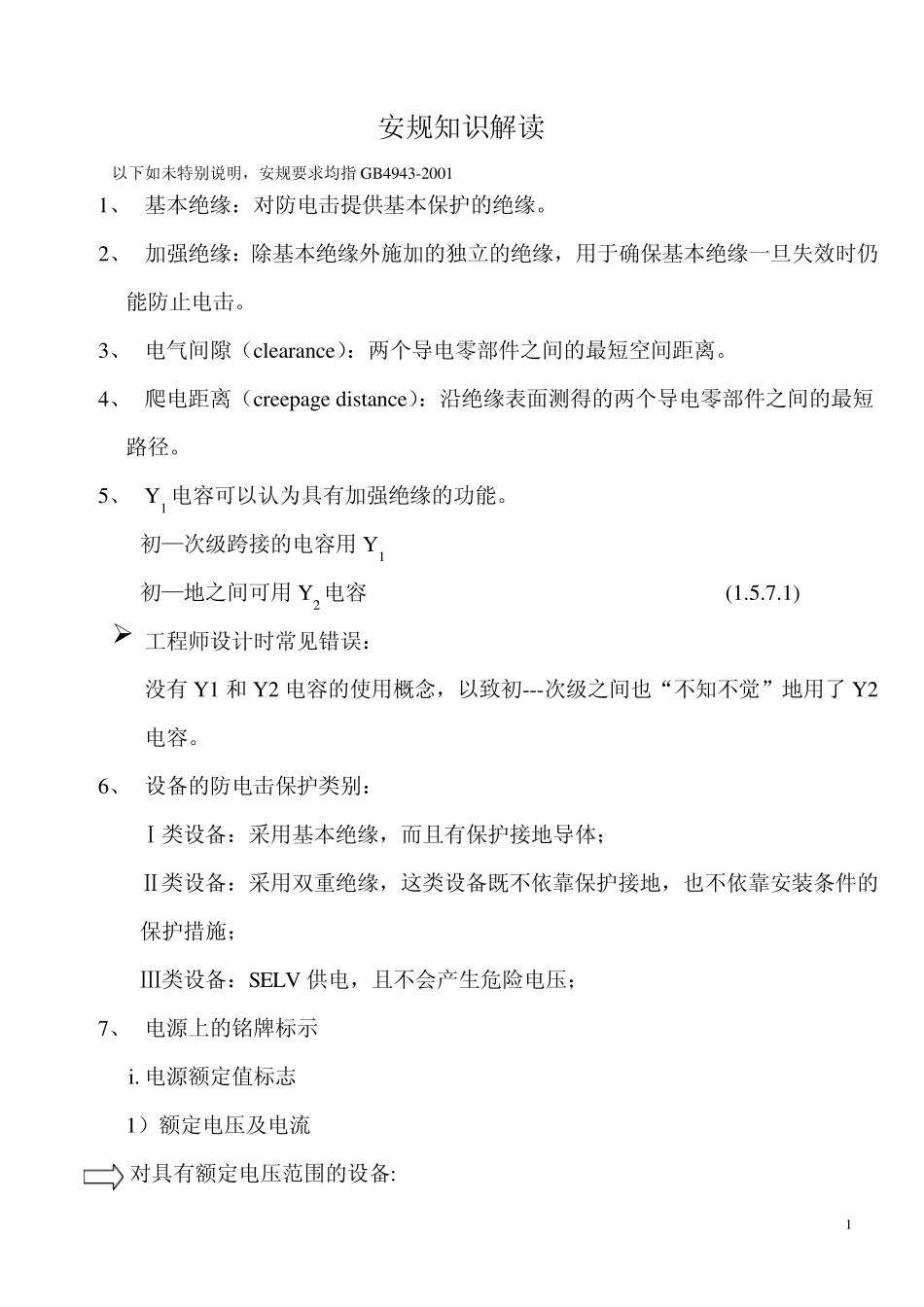

1 安规知识解读 以下如未特别说明，安规要求均指GB4943-2001 1、 基本绝缘：对防电击提供基本保护的绝缘。 2、 加强绝缘：除基本绝缘外施加的独立的绝缘，用于确保基本绝缘一旦失效时仍能防止电击。 3、 电气间隙（clearance）：两个导电零部件之间的最短空间距离。 4、 爬电距离（creepage distance）：沿绝缘表面测得的两个导电零部件之间的最短路径。 5、 Y1 电容可以认为具有加强绝缘的功能。 初—次级跨接的电容用Y1 初—地之间可用Y2 电容 (1.5.7.1) Ø 工程师设计时常见错误： 没有Y1 和 Y2 电容的使用概念，以致初---次级之间也“不知不觉”地用了 Y2 电容。 6、 设备的防电击保护类别： Ⅰ类设备：采用基本绝缘，而且有保护接地导体； Ⅱ类设备：采用双重绝缘，这类设备既不依靠保护接地，也不依靠安装条件的保护措施； Ⅲ类设备：SELV 供电，且不会产生危险电压； 7、 电源上的铭牌标示 i. 电源额定值标志 1）额定电压及电流 对具有额定电压范围的设备: 2 100V—240V; 2.8A 100V—240V; 2.8—1.1A 200V—240V; 1.4A 对多个额定电压: 120/ 220V ; 2.4/1.2A 2)电源的性质符号: 直流 —— 交流 ~ (GB8898-2001) ii. 制造厂商名称或商标识别标记 iii. 型号 iv. 符号 “回” ，仅对Ⅱ类设备适用。 3 Ø 工程师设计时常见错误： Ⅱ类设备大标贴没有“回”字符 没有LOGO 或LOGO 与认证证书不是同一公司 交流输入性质用“AC”表示，不用“~”表示 具有额定电压范围或多个额定电压的设备，电流标示本应是“100V—240V; 2.8—1.1A”或“120/ 220V ; 2.4/1.2A”，错写成“100V—240V; 1.1—2.8A”或“120/ 220V ; 1.2/2.4A” 8、 保护接地和等电位连接端子标示 预定要与保护接地导线相连的接线端子 应标示符号 ，该符号不能用于其它接地端子。 对保护连接导线的端子不要求标示， 4 如要求标记，应使用符号 （1.7.7） Ø 工程师设计时常见错误： 结构工程师没有在机壳接地位置印上接地符号 9、 控制装置和指示器标示 对任何一次电源开关或二次电源开关均可使用0 和1 作为“断”和“通”的标记。(1.2.8.4) GB4943-2001，控制装置和标记 （1.7.8 P17） 电源开关，包括隔离开关均可使用 0 和1 作为“断”和“通”标记，等待状态用 符号。 保护接地电路不应装有开关或熔断器。熔断器不能接在L 线上。PCB 上应有明显的 L 或N 标示。 ...
