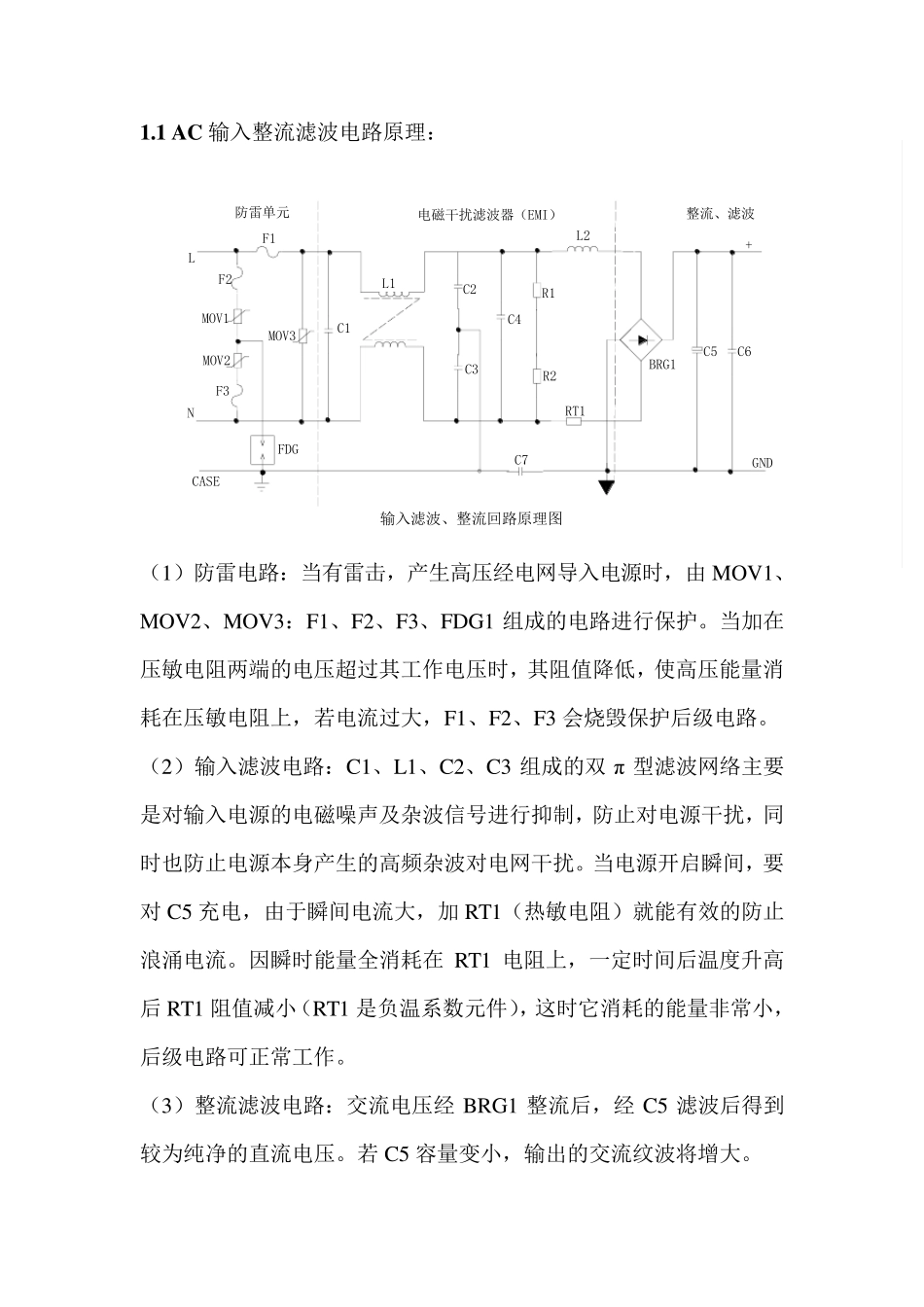

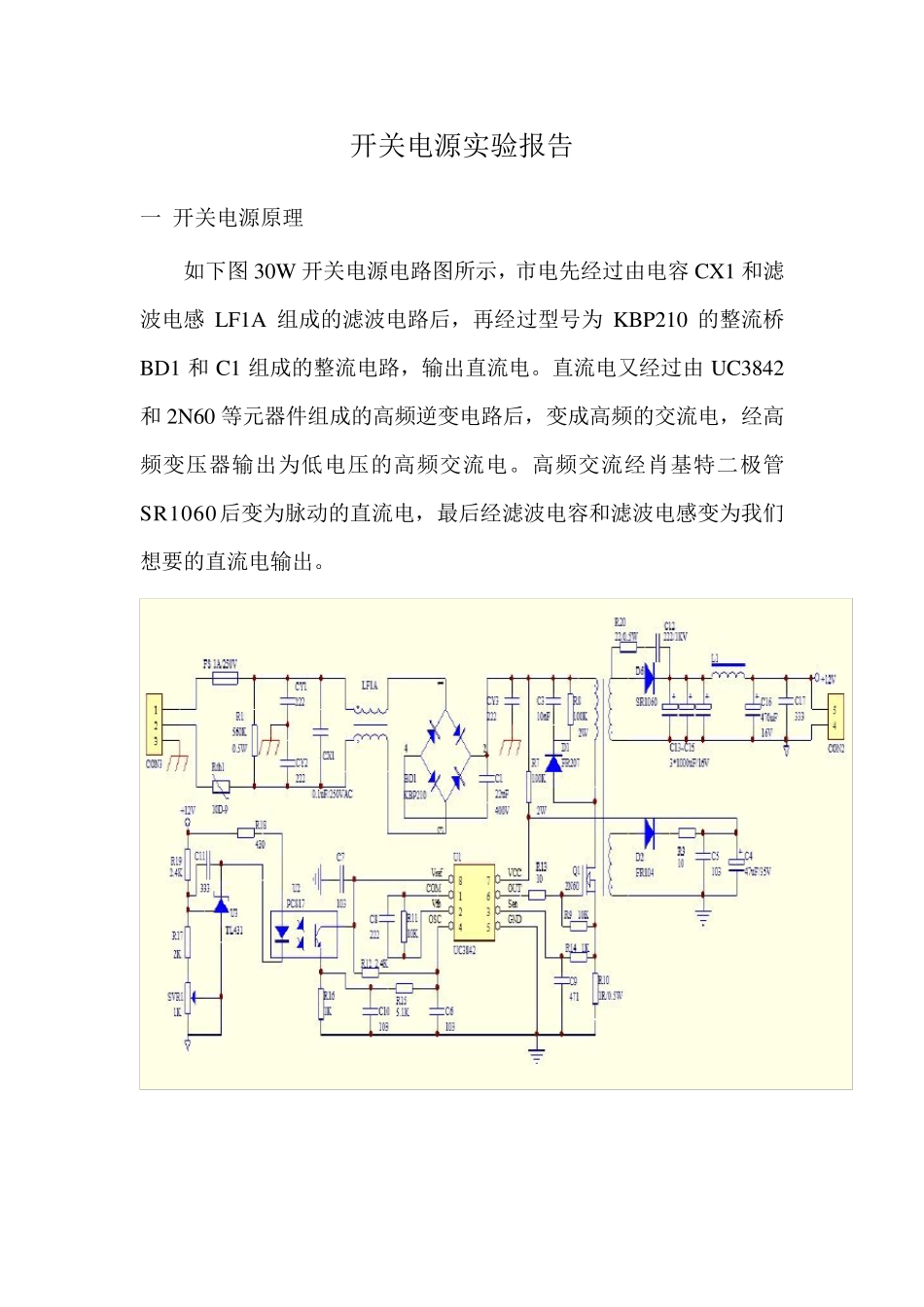

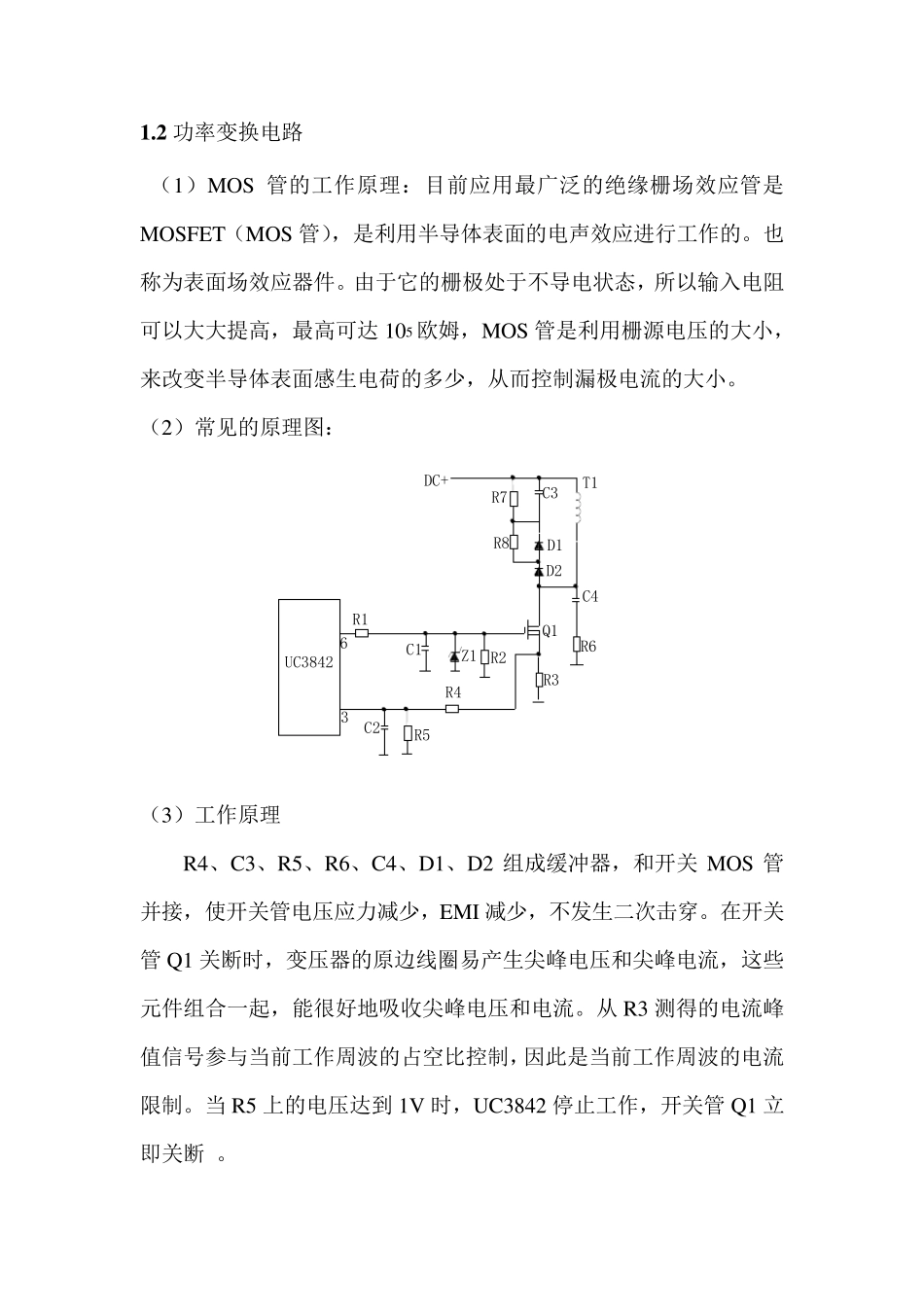

开关电源实验报告 一 开关电源原理 如下图30W 开关电源电路图所示，市电先经过由电容CX1 和滤波电感LF1A 组成的滤波电路后，再经过型号为KBP210 的整流桥BD1 和C1 组成的整流电路，输出直流电。直流电又经过由UC3842和2N60 等元器件组成的高频逆变电路后，变成高频的交流电，经高频变压器输出为低电压的高频交流电。高频交流经肖基特二极管SR1060后变为脉动的直流电，最后经滤波电容和滤波电感变为我们想要的直流电输出。 输入滤波、整流回路原理图CASENMOV2FDGC3F1MOV1LF2MOV3C1L1C2C6C5C7RT1R2BRG1GNDR1C4+F3L2防雷单元整流、滤波电磁干扰滤波器（EMI）1.1 A C 输入整流滤波电路原理： （1）防雷电路：当有雷击，产生高压经电网导入电源时，由 MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。 （2）输入滤波电路：C1、L1、C2、C3 组成的双 π 型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对 C5 充电，由于瞬间电流大，加 RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在 RT1 电阻上，一定时间后温度升高后 RT1 阻值减小（RT1 是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 （3）整流滤波电路：交流电压经 BRG1 整流后，经 C5 滤波后得到较为纯净的直流电压。若 C5 容量变小，输出的交流纹波将增大。 R4C23R5UC38426R1C1Z1DC+C4R6Q1R2R3T1C3D1D2R7R81 .2 功率变换电路 （1）MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS 管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105 欧姆，MOS 管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 （2）常见的原理图： （3）工作原理 R4、C3、R5、R6、C4、D1、D2 组成缓冲器，和开关 MOS 管并接，使开关管电压应力减少，EMI 减少，不发生二次击穿。在开关管Q1 关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3 测得的电流峰值信号参与当前工作周波的占空比控制，因此是当...
