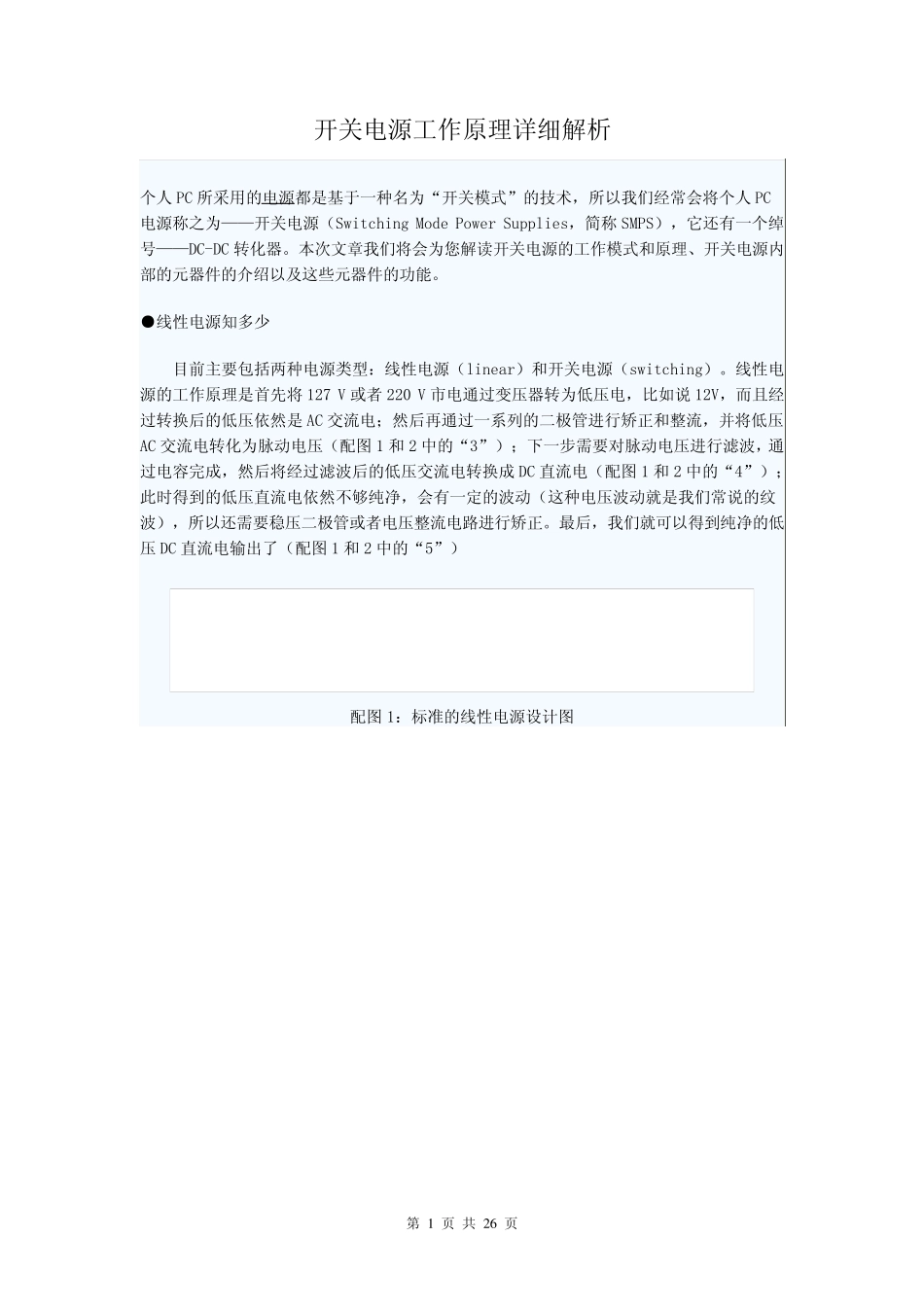

第1 页共26 页开关电源工作原理详细解析个人PC 所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC 转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。线性电源的工作原理是首先将127 V 或者 220 V 市电通过变压器转为低压电，比如说 12V，而且经过转换后的低压依然是AC 交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC 交流电转化为脉动电压（配图 1 和 2 中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成 DC 直流电（配图 1 和 2 中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压 DC 直流电输出了（配图 1 和 2 中的“5”）配图 1：标准的线性电源设计图第2 页共26 页配 图 2： 线 性 电 源 的 波 形尽 管 说 线 性 电 源 非 常 适 合 为 低 功 耗 设 备 供 电 ， 比 如 说 无 绳 电 话 、 PlayStation/Wii/Xbox等 游 戏 主 机 等 等 ， 但 是 对 于 高 功 耗 设 备 而 言 ， 线 性 电 源 将 会 力 不 从 心 。对 于 线 性 电 源 而 言 ， 其 内 部 电 容 以 及 变 压 器 的 大 小 和 AC 市 电 的 频 率 成 反 比 ： 也 即 说 如果 输 入 市 电 的 频 率 越 低 时 ， 线 性 电 源 就 需 要 越 大 的 电 容 和 变 压 器 ， 反 之 亦 然 。 由 于 当 前 一 直采 用 的 是 60Hz（ 有 些 国 家 是 50Hz） 频 率 的 AC 市 电 ， 这 是 一 个 相 对 较 低 的 频 率 ， 所 以 其 变 压器 以 及 电 容 的 个 头 往 往 都 相 对 比 较 大 。 此 外 ， AC 市 电 的 浪 涌 越 大 ， 线 性 电 源 的 变 压 器 的 个头 就 越 大 。由 此 可 见 ， 对 于 个 人PC 领 域 而 言 ， 制 造 一 台 线 ...
