开关电源设计时的PCB规范及走线技巧

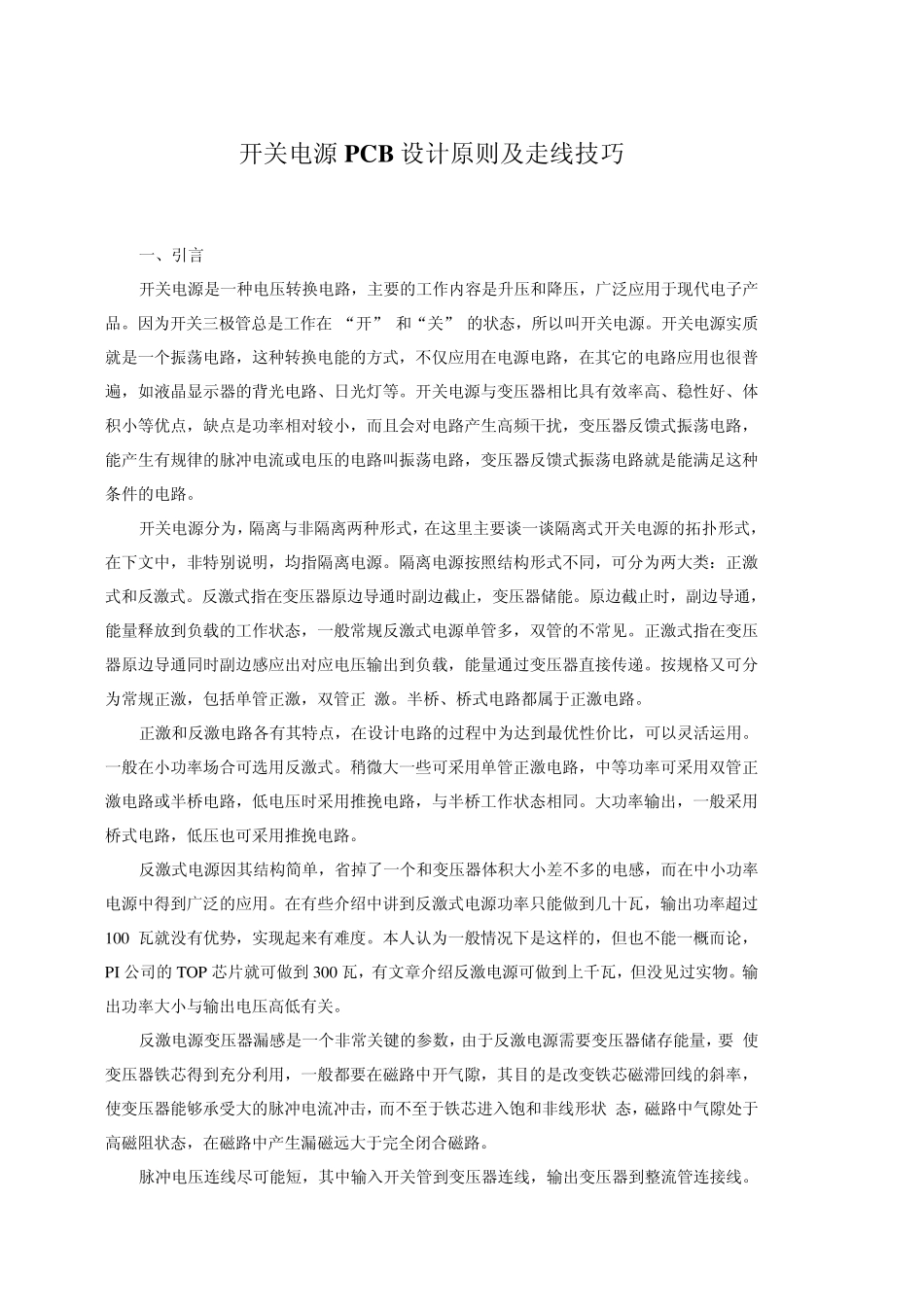

开关电源PCB 设计原则及走线技巧 一、引言 开关电源是一种电压转换电路，主要的工作内容是升压和降压，广泛应用于现代电子产品。因为开关三极管总是工作在 “开” 和“关” 的状态，所以叫开关电源。开关电源实质就是一个振荡电路，这种转换电能的方式，不仅应用在电源电路，在其它的电路应用也很普遍，如液晶显示器的背光电路、日光灯等。开关电源与变压器相比具有效率高、稳性好、体积小等优点，缺点是功率相对较小，而且会对电路产生高频干扰，变压器反馈式振荡电路，能产生有规律的脉冲电流或电压的电路叫振荡电路，变压器反馈式振荡电路就是能满足这种条件的电路。 开关电源分为，隔离与非隔离两种形式，在这里主要谈一谈隔离式开关电源的拓扑形式，在下文中，非特别说明，均指隔离电源。隔离电源按照结构形式不同，可分为两大类：正激式和反激式。反激式指在变压器原边导通时副边截止，变压器储能。原边截止时，副边导通，能量释放到负载的工作状态，一般常规反激式电源单管多，双管的不常见。正激式指在变压器原边导通同时副边感应出对应电压输出到负载，能量通过变压器直接传递。按规格又可分为常规正激，包括单管正激，双管正 激。半桥、桥式电路都属于正激电路。 正激和反激电路各有其特点，在设计电路的过程中为达到最优性价比，可以灵活运用。一般在小功率场合可选用反激式。稍微大一些可采用单管正激电路，中等功率可采用双管正激电路或半桥电路，低电压时采用推挽电路，与半桥工作状态相同。大功率输出，一般采用桥式电路，低压也可采用推挽电路。 反激式电源因其结构简单，省掉了一个和变压器体积大小差不多的电感，而在中小功率电源中得到广泛的应用。在有些介绍中讲到反激式电源功率只能做到几十瓦，输出功率超过100 瓦就没有优势，实现起来有难度。本人认为一般情况下是这样的，但也不能一概而论，PI 公司的TOP 芯片就可做到 300 瓦，有文章介绍反激电源可做到上千瓦，但没见过实物。输出功率大小与输出电压高低有关。 反激电源变压器漏感是一个非常关键的参数，由于反激电源需要变压器储存能量，要 使变压器铁芯得到充分利用，一般都要在磁路中开气隙，其目的是改变铁芯磁滞回线的斜率，使变压器能够承受大的脉冲电流冲击，而不至于铁芯进入饱和非线形状 态，磁路中气隙处于高磁阻状态，在磁路中产生漏磁远大于完全闭合磁路。 脉冲电压连线尽可能短，其中输入开关管到变压器连线，输出变压器到整流管连接线...
